Dettagli:
|
Campo di misura: | 20m, 40m | Applicazione: | Liquido e misurazione delle polveri |
---|---|---|---|
Materiale: | 304 e PTFE | Collegamento trattato: | La filettatura, flangia (facoltativa), ha flangiato |
Grado di protezione: | Strumento IP67, IP67 dell'esposizione | Temperatura di funzionamento: | -40~260℃ |
Uscita del segnale: | 4-20mA, 4-20mA/HART, RS485 | Pressione trattata: | Pressione atmosferica, - 0.1-4MPa, -1~40BAR |
Evidenziare: | il CA 220V ha guidato i trasmettitori livellati di microonda,Trasmettitori livellati di microonda guida schiuma della foschia,radar dell'onda guida di CA 220V |

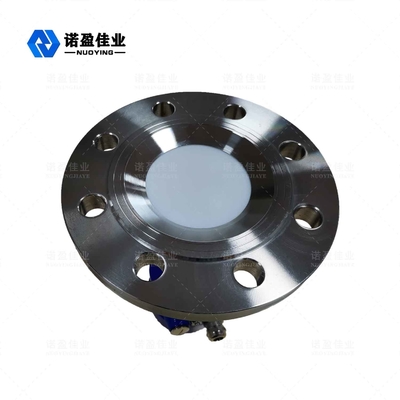

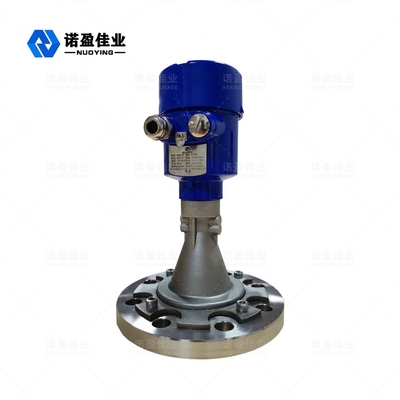

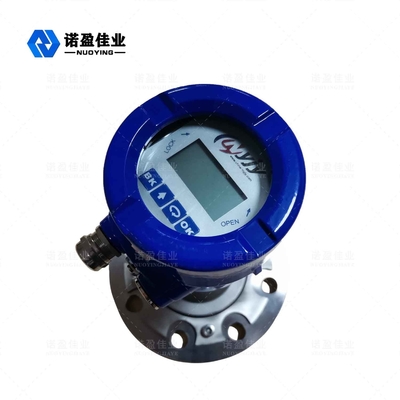

metro livellato del radar piano di 26GHz NYRD-PB-D
Il metro livellato del radar dello schermo piatto è uno strumento di misura del livello ad alta frequenza del radar 26GHz con una distanza massima di misura di 40 metri. L'antenna più ulteriormente è ottimizzata ed il nuovo microprocessore veloce può eseguire l'analisi più ad alta velocità del segnale e l'elaborazione, di modo che lo strumento può essere utilizzato in alcune occasioni complesse quali vapore, schiuma, polvere, cristallizzazione, condensazione, ecc…
Parametro tecnico del tester livellato del radar
Modello | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
Applicazione tipica | Vapore, foschia, schiuma, forte corrosione, cristallizzazione, condensazione, adesione, ecc. | ||||
Trasmetta la frequenza | 26GHz | ||||
Campionamento di eco | 100 times/s | ||||
Materiale dell'antenna | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
Gamma | 40m | ||||
Accuratezza | 0.05%~0.1%F.S | ||||
Potere del rifornimento | 24VDC (bifilare, a quattro vie), CA 220V | ||||
Potere | 3W | ||||
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… | ||||
Temperatura trattata | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
Pressione trattata | -0.1~2.0MPa | ||||
Collegamento trattato | Sostegno, flangia (facoltativa) | ||||
Interfaccia elettrica | M20×1. 5, ½ «NPT | ||||
Classe di protezione | IP 67 | ||||
Grado protetto contro le esplosioni | ExiaCT6Ⅱ GA, Ⅱ CT6 GB di Exd |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
Principio di funzionamento livellato del tester del radar
L'antenna livellata del radar emette gli impulsi stretti di microonda, che sono trasmessi verso il basso tramite l'antenna. Dopo che l'impulso tocca la superficie del medium misurato, è riflesso indietro ed è ricevuto dal sistema di antenne ancora ed il segnale è trasmesso alla parte del circuito elettronico ed automaticamente è convertito in segnale livellato (perché la velocità della propagazione di impulso è estremamente veloce, l'onda elettromagnetica raggiunge l'obiettivo ed è riflessa di nuovo al ricevitore. Il tempo speso è quasi istantaneo).
Come l'immagine mostra:
Regolazione di A. Range, adeguamento basso (4mA) Adeguamento di B. High (20mA) Gamma di zona di C. Blind
Fornisca di rimandi la superficie per la misura: Il fondo del filo o la superficie di tenuta della flangia.
Nota: Quando facendo uso della sincronizzazione del livello del radar, assicuri che il livello elevato materiale non possa entrare nell'area cieca di misura (area come appare dalla C la figura).
Caratteristiche del progetto livellate del tester del radar
◎L'antenna è piccola nella dimensione, facile installare; radar senza contatto, nessun'usura e nessun inquinamento.
◎Inalterato dai cambiamenti di corrosione, della schiuma, del vapore acqueo, di temperatura e di pressione.
◎L'angolo d'apertura è piccolo e l'energia è concentrata, che migliora la capacità e gli aiuti di eco di evitare l'interferenza.
◎L'area cieca di misura è più piccola e può anche raggiungere i buoni risultati per la piccola misura del carro armato.
◎Alto rapporto segnale-rumore per la prestazione migliore anche nelle circostanze di variazione.
