| Marchio: | Nuoying JIAYE |
| Numero di modello: | NYRD806 |
| MOQ: | 1 insieme |
| prezzo: | 130USD - 9000USD |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | 1000 unità un il mese |

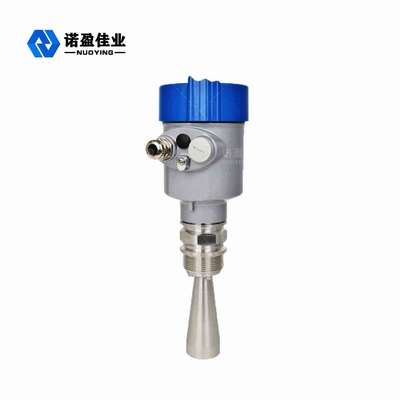

Trasmettitore di livello radar 26GHz NYRD-806 Materiale 316L standard elevato
Trasmettitore di livello radar 26GHz NYRD-806
Trasmettitore di livello radarCaratteristiche progettuali
Trasmettitore di livello radarparametri tecnici
| Applicazione | Temperatura, pressione e liquido leggermente corrosivo |
| Campo di misura | 30 m |
| Materiale dell'antenna | 316L |
| Precisione | ± 3 mm |
| Media temperatura | 40°C—250°C |
| Pressione di processo | 0.1 〜4.OMPa |
| Alimentazione elettrica | 24VDC (due linee, quattro linee) |
| Connessione al processo | Supporto, Flangia |
| Grado di protezione | IP67 |
| Intervallo di frequenze | 26 GHz |
| Grado antideflagrante |
| numero attore | Temperatura di processo |
| NYRD | 1 -40 〜+100°C |
| Modello di prodotto | 2 -40 〜+130°C |
| 805 portata 10m | 3 -40 〜+250°C |
| 806 portata30m | 4 -40 〜+400°C |
| 807 portata20m | Y Tipo personalizzato speciale |
| 808 portata70m | Pressione di processo |
| 809 portata35m | 1 -0.1 〜+0.3MPa |
| 810 portata80m | 2 -0.1 〜+2.0MPa |
| -86 portata20m | 3 -0.1~+4.0MPa |
| -87 portata35m | Y Tipo personalizzato speciale |
| -Gamma SL30m,80m | Sigillatura |
| - Portata PB40m | Y Viton |
| - Portata SD 40 m | K Kalrez |
| -TJ portata 40 m | Y Tipo personalizzato speciale |
| Antenna/dimensioni/materiale | Materiale della calotta/Protezione |
| A Antenna a batteria / avvisatore acustico sigillato / PTFE | A Alluminio/IP67 |
| B Antenna a tromba / 46mm / 316L | D Alluminio (doppia camera) /IP67 S SS 304/IP68 |
| C Antenna a tromba / 76mm / 316L | Y Tipo personalizzato speciale |
| D Antenna a tromba / 96mm / 316L | Grado antideflagrante |
| E Antenna a tromba 121mm/316L | P standard |
| Antenna inclinata F / 242 mm 316L | L Exia IICT6 |
| P Antenna piatta / PTFE | G Exd[ia] IICT6 |
| S Antenna a goccia / PTFE | Y Tipo personalizzato speciale |
| R Antenna a stelo / clacson sigillato / PFA | Interfaccia elettrica |
| Y Tipo personalizzato speciale | M M20X1.5 |
| Controllo di processo | N 1/2〃NPT |
| A Connessione filettata: G1%A | Y Tipo personalizzato speciale |
| B Attacco flangiato: DN50 | Schermo |
| C Attacco flangiato: DN80 | Una cintura |
| D Attacco flangiato: DN100 | X Senza |
| E Attacco flangiato: DN 150 | Suonò (Unità: cm) |
| F Attacco flangiato universale | X |
| G Installazione a staffa | |
| Installazione dello stent H | |
| Y Tipo personalizzato speciale | |
| Potenza in uscita/alimentazione | |
| 2 4~20mA/24VDC bifilare | |
| 3 4~20mA/24VDC/Hart a due fili | |
| 4 4〜20mA/220VAC/Hart a quattro fili | |
| 5 RS485/Modbus |
Nota: personalizzato su richiesta
Trasmettitore di livello radarPrincipio operativo
L'antenna a livello radar emette un impulso a microonde stretto e lo trasmette attraverso l'antenna.Dopo che l'impulso ha toccato la superficie del mezzo da misurare, viene riflesso e accettato nuovamente dal sistema dell'antenna, trasmettendo il segnale alla parte del circuito elettronico convertito automaticamente in un segnale di posizione dell'oggetto (perché la velocità di propagazione dell'impulso è estremamente veloce, il tempo impiegato dalle onde elettromagnetiche per raggiungere il bersaglio e riflettersi sul ricevitore è quasi istantaneo.) Superficie della base di misurazione: filettatura inferiore o coperchio della flangia
Nota: utilizzare la temporizzazione dell'oggetto radar per garantire che il livello più alto non possa entrare nell'area cieca di misurazione (area D in figura)
Trasmettitore di livello radarIntroduzione al prodotto
Il sensore di livello radar della serie NYR D80X è uno strumento di misura di livello radar ad alta frequenza a 26Hz con una distanza massima di misura di 80 metri.L'antenna è ulteriormente ottimizzata e il nuovo microprocessore veloce può eseguire l'elaborazione dell'analisi del segnale a velocità più elevata in modo che lo strumento possa essere utilizzato per alcune condizioni di misurazione complesse come bollitore di reazione, stoccaggio solido.
