Dettagli:
|
Campo di misura: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% | Gamma di calibratura: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% |
---|---|---|---|
Accuratezza: | ± 0,002 g /cc (± 2 kg/m3), ±0.5% | Ripetibilità: | ± 0,001 g /cc (± 0,2 kg/m3) ±0.1% |
Pressione di esercizio: | 0~4Mpa | Temperatura di funzionamento: | -40~130℃, - 50~150℃ |
Alimentazione elettrica: | 24VDC, ≥50 mA | Uscita del segnale: | 4-20 mA, 0-1000Hz, RS485 Modbus RTU |
Evidenziare: | Misuratore di densità a forcella PN40 FDM,misuratore di densità a forcella FDM 24VDC,24VDC Trasmettitore di densità del liquame |

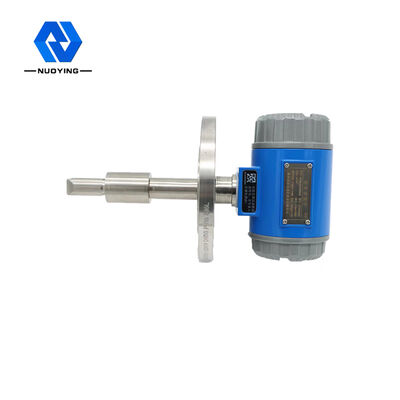

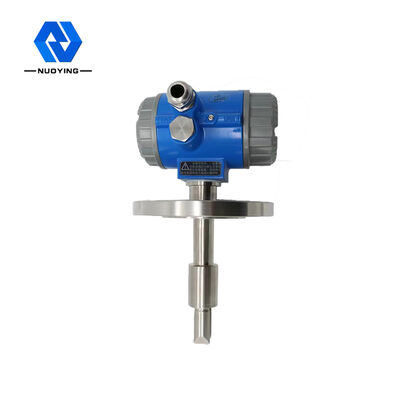

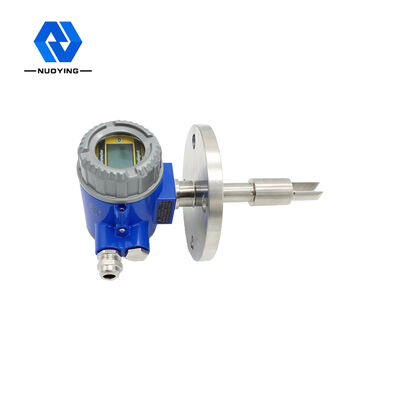

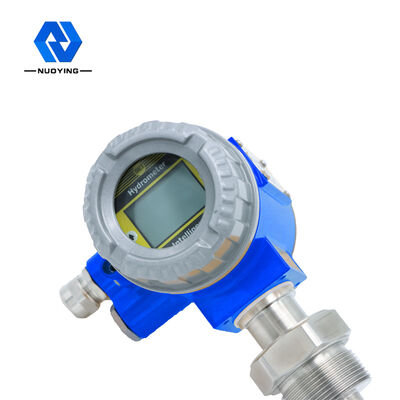

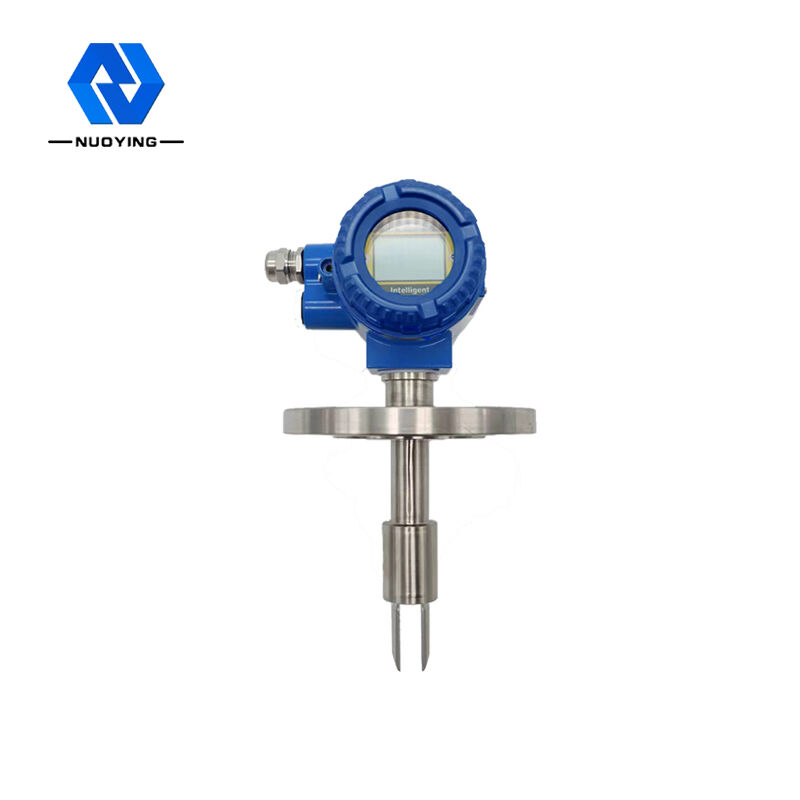

Misuratore di densità di risonanza del diapason NYDE

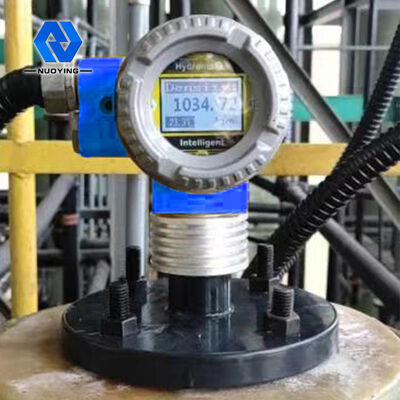

Il NYDEil misuratore di densità plug-in adotta l'installazione plug-in ed è ampiamente utilizzato nelle tubazioni.La densità del fluido in serbatoi aperti e chiusi è determinata direttamente dalla frequenza di vibrazione ricevuta dal diapason del sensore inserito nel fluido.Il sensore di temperatura integrato del sensore fornisce la compensazione della temperatura.
Ambito di applicazione: il densimetro plug-in può eseguire il rilevamento della densità online in tempo reale.Può essere utilizzato per il controllo di processo di prodotti con densità come parametro di base o controllo qualità con percentuale di solidi o percentuale di concentrazione come riferimento.Le industrie tipiche includono l'industria petrolchimica, l'industria del vino, l'industria alimentare, l'industria farmaceutica e la lavorazione dei minerali (come argilla, carbonati, silicati, ecc.), che sono specificamente utilizzati nel rilevamento dell'interfaccia e nella miscelazione di condutture multiprodotto nelle industrie di cui sopra. rilevamento della densità, monitoraggio del punto finale del reattore e rilevamento dell'interfaccia del separatore.
Misuratore di densità di risonanza del diapason NYDE Tecnico Parametri
Campo di misura | 0 – 2,5 g/cc (0 – 2500 kg/m3),0~100,0% |
Intervallo di calibrazione | 0 – 2,5 g/cc (0 – 2500 kg/m3),0~100,0% |
Accuratezza di misurazione | ± 0,002 g/cc (± 2 kg/m3) ,±0,5% |
Ripetibilità | ± 0,001 g /cc (± 0,2 kg/m3) ±0,1% |
Intervallo di temperatura medio | -50℃~+150℃ |
Pressione lavorativa | 4mpa |
Gamma di viscosità del fluido | 0–600 cP |
Coefficiente di temperatura | < 0,1 kg/m3/℃(±0,5%) Dopo la correzione |
Effetto stress | Trascurabile |
Sensore di temperatura integrato | Sensore digitale |
Materiale bagnato | Acciaio inossidabile 316L, 2205, 哈 C, lega di titanio |
Rivestimento corpo forcella | Standard PTFE o PFA |
Alimentazione elettrica | 24 V CC, ≥50 mA |
Uscita segnale analogico | 4-20 mA,0-1000Hz,RS485 Modbus RTU |
Precisione di uscita (20 ℃) | ±0,1% della lettura o ± 0,05% FS |
Ripetibilità dell'uscita (-40~+85℃) | ± 0,05% FS |
Connessione al processo | DIN 50 PN16 DIN 50 PN40 |
Sanitari IDF e RJT | |
Livello di protezione | IP67 |
guscio | Lega di alluminio |
Misuratore di densità di risonanza del diapason NYDE Operativo Principio

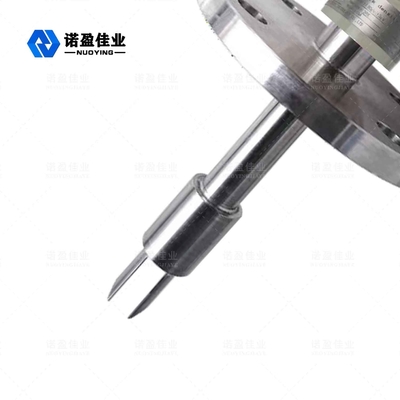

Il sensore funziona in base al principio della vibrazione del componente e il componente è la parte del diapason immersa nel liquido misurato.La parte del diapason induce la vibrazione attraverso un dispositivo piezoelettrico interno fissato all'estremità inferiore del corpo della forcella.La frequenza di oscillazione viene rilevata da un dispositivo piezoelettrico secondario fissato all'altra estremità del corpo della forcella, quindi il segnale viene amplificato dal circuito sulla sommità.La densità del liquido è strettamente correlata alla frequenza di vibrazione quando il liquido misurato scorre.Quando la densità del liquido misurato cambia, cambia anche la frequenza di vibrazione quando il liquido scorre.Attraverso la seguente equazione, la densità del liquido misurato può essere calcolata con precisione.
D= K0+K1T+K2T2
D= Densità non calibrata del mezzo misurato (kg/m3)
T= Frequenza di vibrazione (μ s).
K0 , K1 , K2= costante
Nel processo di rilevamento della densità, il misuratore di densità plug-in NYDE può compensare automaticamente l'influenza della temperatura sulla densità (D) del mezzo misurato e la pressione non ha un'influenza significativa sulla densità.
Misuratore di densità di risonanza del diapason NYDE Caratteristiche del progetto
◎ Adatto per misure di serbatoi, tubazioni, flussi o medie densità statiche.Adatto per la misurazione di alta temperatura, bassa temperatura, contenente impurità e fluido ad alta viscosità.
◎ Dispositivo di conversione elettronico basato su microprocessore, elaborazione del segnale integrata, funzioni di calcolo e diagnostica.
◎ La misurazione online continua della densità e della temperatura del liquido, alta precisione, più sicura e affidabile, può essere utilizzata direttamente per il controllo del processo di produzione.
◎ Può comunicare con il PC direttamente tramite l'interfaccia RS485.Gli utenti possono configurare direttamente i nodi, diagnosticare guasti e registrare dati online.
◎ È possibile calcolare la densità di base, la percentuale di concentrazione, la percentuale di massa, la percentuale di volume e altri parametri durante la misurazione della densità e della temperatura.
Eccellente struttura di protezione da sovrapressione, stabilità termica superiore, tenuta di saldatura completa, design solido e affidabile.
◎ Facile da installare e utilizzare, inserire il liquido può visualizzare la lettura.
◎ Facile manutenzione, nessuna pulizia regolare.
◎ Calibrazione senza sorgente di riferimento standard, nessuna calibrazione di laboratorio, nessuna interruzione del processo.
◎ Il tipo a sicurezza intrinseca può essere utilizzato in siti pericolosi e il tipo sanitario può essere installato in siti di produzione alimentare.
