Dettagli:
|
| Campo di misura: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% | Gamma di calibratura: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% |
|---|---|---|---|
| Accuratezza: | ± 0,002 g /cc (± 2 kg/m3), ±0.5% | Ripetibilità: | ± 0,001 g /cc (± 0,2 kg/m3) ±0.1% |
| Pressione di esercizio: | 0~4Mpa | Temperatura di funzionamento: | -40~130℃, - 50~150℃ |
| Alimentazione elettrica: | 24VDC, ≥50 mA | Uscita del segnale: | 4-20 mA, 0-1000Hz, RS485 Modbus RTU |
| Evidenziare: | Misuratore di densità del diapason Modbus RTU,sensore di densità del liquido di risonanza,misuratore di densità del fluido Modbus |
||

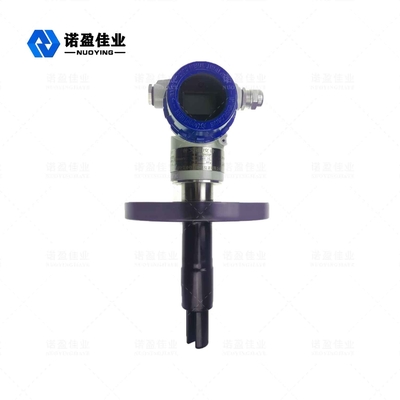

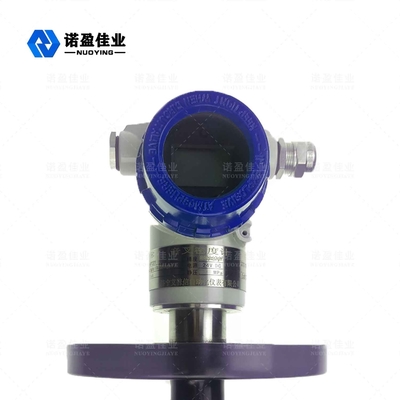

Misuratore di densità di risonanza del diapason NYDE 4~20Ma o RS485 Modbus RTU 24VDC
Misuratore di densità di risonanza del diapason NYDE
Il NYDEil misuratore di densità plug-in adotta l'installazione plug-in ed è ampiamente utilizzato nelle tubazioni.La densità del fluido in serbatoi aperti e chiusi è determinata direttamente dalla frequenza di vibrazione ricevuta dal diapason del sensore inserito nel fluido.Il sensore di temperatura integrato del sensore fornisce la compensazione della temperatura.
Ambito di applicazione: il densimetro plug-in può eseguire il rilevamento della densità online in tempo reale.Può essere utilizzato per il controllo di processo di prodotti con densità come parametro di base o controllo qualità con percentuale di solidi o percentuale di concentrazione come riferimento.Le industrie tipiche includono l'industria petrolchimica, l'industria del vino, l'industria alimentare, l'industria farmaceutica e la lavorazione dei minerali (come argilla, carbonati, silicati, ecc.), che sono specificamente utilizzati nel rilevamento dell'interfaccia e nella miscelazione di condutture multiprodotto nelle industrie di cui sopra. rilevamento della densità, monitoraggio del punto finale del reattore e rilevamento dell'interfaccia del separatore.
Misuratore di densità di risonanza del diapason NYDE Tecnico Parametri
| Campo di misura | 0 – 2,5 g/cc (0 – 2500 kg/m3),0~100,0% |
| Intervallo di calibrazione | 0 – 2,5 g/cc (0 – 2500 kg/m3),0~100,0% |
| Accuratezza di misurazione | ± 0,002 g/cc (± 2 kg/m3) ,±0,5% |
| Ripetibilità | ± 0,001 g /cc (± 0,2 kg/m3) ±0,1% |
| Intervallo di temperatura medio | -50℃~+150℃ |
| Pressione lavorativa | 4mpa |
| Gamma di viscosità del fluido | 0–600 cP |
| Coefficiente di temperatura | ＜ 0,1 kg/m3/℃(±0,5%) Dopo la correzione |
| Effetto stress | Trascurabile |
| Sensore di temperatura integrato | Sensore digitale |
| Materiale bagnato | Acciaio inossidabile 316L, 2205, 哈 C, lega di titanio |
| Rivestimento corpo forcella | Standard PTFE o PFA |
| Alimentazione elettrica | 24 V CC, ≥50 mA |
| Uscita segnale analogico | 4-20 mA,0-1000Hz,RS485 Modbus RTU |
| Precisione di uscita (20 ℃) | ±0,1% della lettura o ± 0,05% FS |
| Ripetibilità dell'uscita (-40~+85℃) | ± 0,05% FS |
| Connessione al processo | DIN 50 PN16 DIN 50 PN40 |
| Sanitari IDF e RJT | |
| Livello di protezione | IP67 |
| guscio | Lega di alluminio |
Misuratore di densità di risonanza del diapason NYDE Operativo Principio

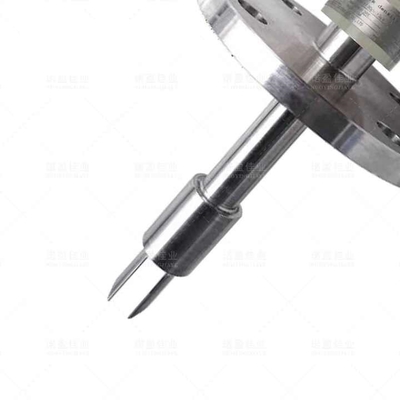

Il sensore funziona in base al principio della vibrazione del componente e il componente è la parte del diapason immersa nel liquido misurato.La parte del diapason induce la vibrazione attraverso un dispositivo piezoelettrico interno fissato all'estremità inferiore del corpo della forcella.La frequenza di oscillazione viene rilevata da un dispositivo piezoelettrico secondario fissato all'altra estremità del corpo della forcella, quindi il segnale viene amplificato dal circuito sulla sommità.La densità del liquido è strettamente correlata alla frequenza di vibrazione quando il liquido misurato scorre.Quando la densità del liquido misurato cambia, cambia anche la frequenza di vibrazione quando il liquido scorre.Attraverso la seguente equazione, la densità del liquido misurato può essere calcolata con precisione.
D= K0+K1T+K2T2
D= Densità non calibrata del mezzo misurato (kg/m3)
T= Frequenza di vibrazione (μ s).
K0 , K1 , K2= costante
Nel processo di rilevamento della densità, il misuratore di densità plug-in NYDE può compensare automaticamente l'influenza della temperatura sulla densità (D) del mezzo misurato e la pressione non ha un'influenza significativa sulla densità.
Misuratore di densità di risonanza del diapason NYDE Installazione meccanica
A differenza del sensore di densità del tubo, la parte a forcella del densimetro a innesto non è completamente chiusa.
Tubo a parete o contenitore
L'effetto limite della parete sul fluido più l'effetto di viscosità del mezzo di misura stesso, questi effetti avranno una certa influenza sulla calibrazione di misura del sensore.Per ovviare a questi, per i diversi ambienti, abbiamo riassunto e impostato in anticipo il metodo di installazione e il diametro del tubo per facilitare la selezione nelle stesse condizioni.
|
Installazione standard |
Apertura laterale a T installazione plug-in |
Installazione a scomparsa con apertura laterale a T | |
|
Istruzione |
Il corpo della forcella entra direttamente nel fluido principale |
Il corpo della forcella viene retratto nel lato della tubazione per evitare il fluido principale e retratto 25 mm |
|
| Portata | La portata attraverso la forcella è 0-1 m/s | La portata del tubo principale è di 1-5 m/s | |
| Gamma di viscosità | Massimo 600 Cp | Massimo 100 cP (fino a 250 cP nei singoli casi) | |
| Temperatura | -50-150 ℃ | -50-150 ℃ | |
|
Dimensione del tubo principale |
≥ Tubazione orizzontale 100 mm (4″); ≥ Tubo verticale 150mm (4″); |
≥50mm(2″) |
|
|
Discordanza |
Non applicabile a: Portata instabile Il diametro del tubo principale è inferiore a DN100 |
1. | Soluzione flocculante (come polpa, ecc.) |
| 2. | Portata instabile | ||
| 3. | Soluzioni con viscosità conica | ||
| 4. | Il diametro del tubo principale è inferiore a DN50 | ||
| 5. | Casi in cui l'effetto della temperatura è significativo | ||
Calcolo della portata
V = Q / (1/4 *π *d2) Esempio: Portata 20 m3/h, diametro tubo 100 mm
V = 20 / 3600 /(1/4 * 3,14 * 0,1 * 0,1)= 0,7 M/s
Luogo di installazione
Per garantire che il densimetro possa misurare accuratamente e visualizzare la stabilità, la portata del fluido misurato non deve essere maggiore di 1 m/s e il diametro della tubazione in cui è installato il densimetro deve essere maggiore o uguale a 159 mm.La posizione del densimetro deve essere installata il più lontano possibile dalla pompa e la distanza dovrebbe essere preferibilmente maggiore di 5 m;Quando la portata è maggiore di 1 m/s, utilizzare l'installazione a diametro allargato.Quando la portata aumenta di 1 m, il diametro del tubo del densimetro viene aumentato di 1,5 volte.Deve esserci una sezione di tubo diritta ≥ 600 mm prima dello strumento e una sezione di tubo diritta ≥ 300 mm dietro lo strumento.Il fluido è in uno stato laminare quando scorre attraverso il corpo della forcella,
Come mostrato in figura: installazione orizzontale della tubazione orizzontale
Tubo verticale riduttore concentrico Inserire direttamente nel fluido
Tubo orizzontale con riduttore concentrico Vista dall'alto del tubo orizzontale
