Dettagli:
|
| Campo di misura: | 30m | Applicazione tipica: | Liquidi, polveri, particelle solide |
|---|---|---|---|
| Materiale: | 304,316L (facoltativo) | Montaggio del metodo: | montaggio della flangia o montaggio del filo |
| Grado di protezione: | Strumento IP67 dell'esposizione | Temperatura di funzionamento: | -40~130℃ |
| materiale di caso: | : cassa della fusion d'alluminio | Pressione trattata: | -0.1-4MPa, -1~40BAR |

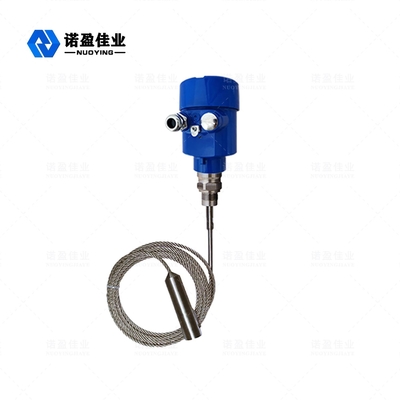

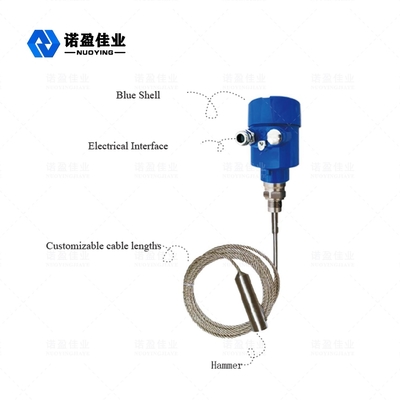

Metro livellato del radar di NYRD701 1.8GHz Wave guida
Il metro livellato del radar dell'onda guida è un metro livellato basato per principio di riflessione di dominio di tempo (TDR). L'impulso elettromagnetico delle propagazioni dell'indicatore di livello del radar lungo il cavo o la sonda d'acciaio alla velocità della luce. La parte dell'impulso del metro livellato è riflessa per formare un eco e per ritornare al trasmettitore di impulso lungo lo stesso percorso. La distanza fra il trasmettitore e la superficie del medium misurato è proporzionale al periodo di propagazione dell'impulso durante quel periodo e l'altezza livellata liquida è calcolata.
Parametro tecnico del tester livellato del radar
| Applicazione tipica | Liquidi, polveri, particelle solide, media corrosivi |
| Materiale dell'antenna | Cable/304/PTFE flessibili (facoltativi) |
| Campo di misura | 30 m. |
| Accuratezza | ±1mm |
| Alimentazione elettrica | 24 VCC (bifilare, a quattro vie) |
| Temperatura media | -40~+130℃, - 40~+250℃ |
| Pressione | e -0.1~4.0MPa |
| Collegamento trattato | Filo, flangia (facoltativa) |
| Classe di protezione | IP65 |
| Grado protetto contro le esplosioni | ExiaCT6Ⅱ (facoltativo) |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
Principio di funzionamento livellato del tester del radar
L'impulso ad alta frequenza di microonda emesso dalle propagazioni del radar dell'onda guida lungo la componente di rilevazione (cavo d'acciaio o barretta d'acciaio) e quando incontra il medium misurato, dovuto il cambiamento improvviso della costante dielettrica, causa la riflessione e una parte dell'energia di impulso è riflessa indietro. L'intervallo di tempo fra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del medium misurato.
◎Entri
Il radar dell'onda guida è uno strumento di misura basato per principio di viaggio di tempo. L'onda di radar funziona alla velocità della luce ed il tempo di esercizio può essere convertito in segnale livellato attraverso i componenti elettronici. La sonda emette gli impulsi e le propagazioni ad alta frequenza lungo la sonda della barretta o del cavo. Quando gli impulsi incontrano la superficie del materiale, sono riflessi indietro e sono ricevuti dal ricevitore nello strumento ed il segnale di distanza è convertito in segnale livellato.
Il segnale di impulso riflesso è trasmesso alla parte del circuito elettronico dello strumento lungo la sonda della barretta o del cavo ed ai processi del microprocessore il segnale identificare l'eco generato dall'impulso di microonda sulla superficie del materiale. L'identificazione corretta del segnale di eco è completata dal software di impulso e la distanza D dalla superficie del materiale è proporzionale al viaggio T di tempo del
impulso:
D=C×T/2, dove la C è la velocità della luce
Poiché la distanza E del carro armato vuoto è conosciuta, il livello materiale L è: L=E-D
◎Esportazione
Messo entrando nell'altezza vuota E del carro armato (= allo zero assoluto), l'altezza completa F del carro armato (= completo) ed alcuni parametri dell'applicazione, i parametri dell'applicazione adatteranno automaticamente lo strumento all'ambiente di misura, corrispondente a 4 - uscita 20mA.
