Dettagli:
|
| Campo di misura: | 30m | Tipo dell'antenna: | antenna a cavo per alte temperature |
|---|---|---|---|
| Temperatura di funzionamento: | -40~250℃ | Uscita del segnale: | 4-20mA, 4-20mA/HART |
| Pressione trattata: | -0.1-4MPa, -1~40BAR | Alimentazione elettrica: | 24VCC/220VCA |
| Grado di protezione: | IP67 | Frequenza: | 1,8 Ghz |

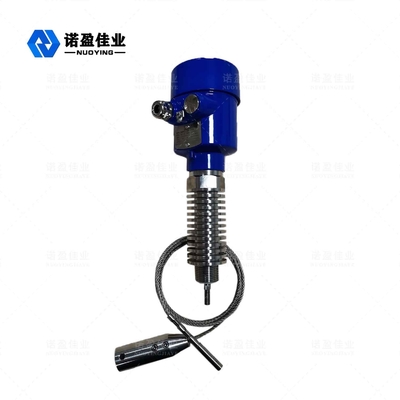

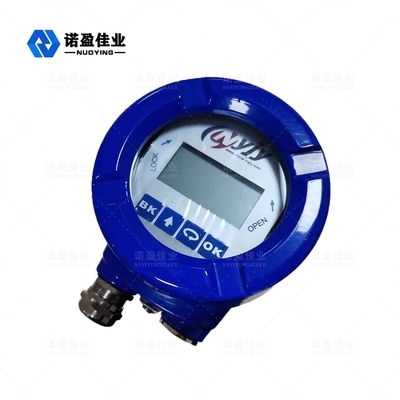

NYRD701 (tipo per alte temperature)Onda guidata a 1,8 GHz Radar Livello metro
Il misuratore di livello radar a onda guidata è un misuratore di livello basato sul principio della riflessione nel dominio del tempo (TDR).L'impulso elettromagnetico del misuratore di livello radar si propaga lungo il cavo d'acciaio o la sonda alla velocità della luce.Parte dell'impulso del misuratore di livello viene riflesso per formare un'eco e tornare al trasmettitore di impulsi lungo lo stesso percorso.La distanza tra il trasmettitore e la superficie del mezzo misurato è proporzionale al tempo di propagazione dell'impulso durante quel periodo e viene calcolata l'altezza del livello del liquido.
Radar Livello metroParametro tecnico
| Applicazione tipica | Liquidi, polveri, particelle solide, fluidi corrosivi |
| Materiale dell'antenna | Cavo flessibile/304/PTFE (opzionale) |
| Campo di misura | 30 m |
| Precisione | ± 1 mm |
| Alimentazione elettrica | 24 VDC (a due fili, a quattro fili) |
| Media temperatura | -40～+250℃ |
| Pressione | e -0.1~4.0MPa |
| Connessione al processo | Filettatura, Flangia (opzionale) |
| Classe di protezione | IP65 |
| Grado antideflagrante | ExiaⅡCT6 (opzionale) |
| Uscita del segnale | 4...20mA/HART/RS485/Modbus... |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!

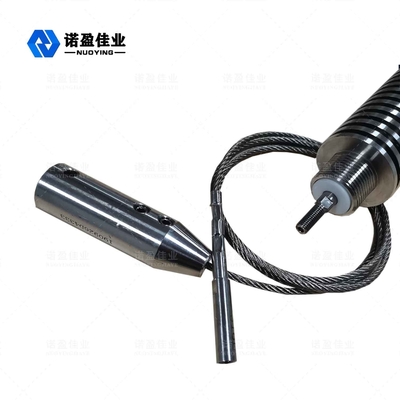

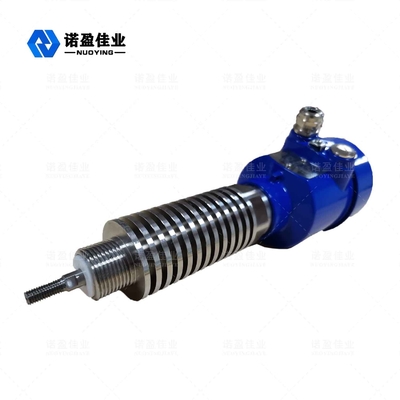

L'antenna del misuratore di livello radar a onda guidata per unire la struttura del radiatore, il radiatore è una sorta di dispositivo di raffreddamento a componenti di elettroni caldi utilizzato per apparecchi elettrici, realizzato in più di 304/316 di materiale come la struttura in lamiera di acciaio inossidabile.Il dissipatore di calore può rendere il calore dei componenti una conduzione più efficace, in modo che il prodotto possa essere applicato a temperature più elevate.
Radar Livello metroCaratteristiche del progetto
◎ Il misuratore di livello radar a onde guidate adotta la tecnologia avanzata di elaborazione delle microonde e l'esclusiva tecnologia di elaborazione dell'eco Echo Discovery, la misurazione del contatto, un'elevata precisione di misurazione e una misurazione più accurata.Allo stesso tempo, il radar a onda guidata è resistente all'adesione e non è influenzato dall'ambiente esterno come la temperatura media e l'adesione.
◎ Una varietà di metodi di connessione al processo e tipi di componenti di rilevamento rendono i misuratori di livello radar a onda guidata serie 70X adatti a varie condizioni e applicazioni di lavoro complesse.Ad esempio: alta temperatura, alta pressione e piccola costante dielettrica.
◎ Utilizzando la modalità di lavoro a impulsi, il prodotto ha una potenza di emissione estremamente bassa e può essere installato in vari metalli e non
contenitori senza danni al corpo umano e all'ambiente.
Radar Livello metroRequisiti di installazione
Metodo di installazione standard
◎ Si consiglia di installare a 1/4 o 1/6 del diametro del contenitore.
Nota: la distanza minima dalla parete del serbatoio è L0≥300mm, H0≥50mm.
◎ Tenere lontano dall'ingresso e dall'uscita.
◎ Tenere lontano da ostacoli come interruttori di fine corsa, serpentine riscaldanti, agitatori, ecc. Nota: la distanza tra la sonda e l'ostacolo è ≥200 mm.
◎ Quando il contenitore è una lattina di metallo, il radar non deve toccare la parete e il fondo della lattina nell'intera gamma.
◎ Se il fondo del contenitore è rastremato, il radar può essere installato al centro della parte superiore del serbatoio.
◎ L'altezza del tubo corto di installazione deve essere L1≤10 cm.
