Dettagli:
|
| Campo di misura: | 0~6m | Materiale: | 304,316L (facoltativo) |
|---|---|---|---|
| Montaggio del metodo: | montaggio della flangia o montaggio del filo | Temperatura media: | -40~130℃ |
| Uscita del segnale: | 4-20mA, 4-20mA/HART | Accuratezza: | ±1mm |
| Frequenza: | 1,8 Ghz | Alimentazione elettrica: | 24VCC/220VCA |

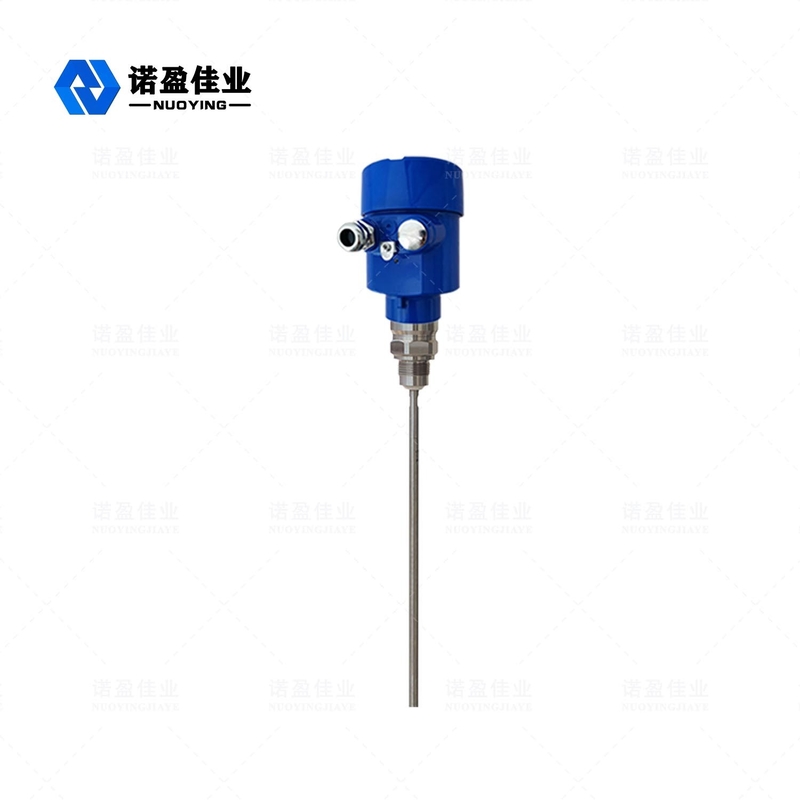

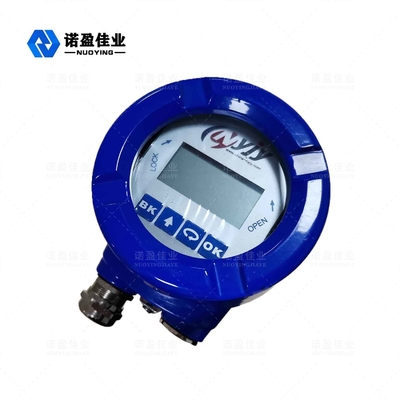

Metro livellato del radar di NYRD702 1.8GHz Wave guida
Il metro livellato del radar dell'onda guida è un metro livellato basato per principio di riflessione di dominio di tempo (TDR). L'impulso elettromagnetico delle propagazioni dell'indicatore di livello del radar lungo il cavo o la sonda d'acciaio alla velocità della luce. La parte dell'impulso del metro livellato è riflessa per formare un eco e per ritornare al trasmettitore di impulso lungo lo stesso percorso. La distanza fra il trasmettitore e la superficie del medium misurato è proporzionale al periodo di propagazione dell'impulso durante quel periodo e l'altezza livellata liquida è calcolata.
Parametro tecnico del tester livellato del radar
| Applicazione tipica | Liquidi, polveri, particelle solide, media corrosivi |
| Materiale dell'antenna | 304/316 (facoltativo) |
| Campo di misura | 30 m. |
| Accuratezza | ±1mm |
| Alimentazione elettrica | 24 VCC (bifilare, a quattro vie) |
| Temperatura media | -40~+130℃, - 40~+250℃ |
| Pressione | e -0.1~4.0MPa |
| Collegamento trattato | Filo, flangia (facoltativa) |
| Classe di protezione | IP67 |
| Grado protetto contro le esplosioni | ExiaCT6Ⅱ (facoltativo) |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
Principio di funzionamento livellato del tester del radar
L'impulso ad alta frequenza di microonda emesso dalle propagazioni del radar dell'onda guida lungo la componente di rilevazione (cavo d'acciaio o barretta d'acciaio) e quando incontra il medium misurato, dovuto il cambiamento improvviso della costante dielettrica, causa la riflessione e una parte dell'energia di impulso è riflessa indietro. L'intervallo di tempo fra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del medium misurato.
Caratteristiche del progetto livellate del tester del radar
◎Il metro del livello del radar dell'onda guida adotta la tecnologia della trasformazione di microonda avanzata e Echo Discovery unico echeggia la tecnologia della trasformazione, la misura del contatto, l'alta accuratezza di misura e la misura più accurata. Allo stesso tempo, il radar dell'onda guida è resistente ad adesione e non è colpito dall'ambiente esterno quali la temperatura e l'adesione medie.
◎Vari metodi del collegamento di processo e tipi di componenti di rilevazione fanno le serie 70X hanno guidato gli indicatori di livello del radar dell'onda adatti per varie condizioni ed applicazioni di lavoro complesse. Come: medium costante dielettrico ad alta temperatura, ad alta pressione e piccolo.
◎Facendo uso del modo di lavoro di impulso, il prodotto ha estremamente - potere basso dell'emissione e può essere installato in vari metallo e metalloide
contenitori senza danno al corpo umano ed all'ambiente.
Requisiti livellati dell'installazione del tester del radar
Metodo standard dell'installazione
◎È raccomandato per installare a 1/4 o a 1/6 del diametro del contenitore.
Nota: La distanza minima dalla parete del carro armato è L0≥300mm, H0≥50mm.
◎Stia alla larga dall'entrata e lo sbocco.
◎Tenga chiaro degli ostacoli quali i commutatori di limite, le serpentine di riscaldamento, gli agitatori, ecc. Nota: La distanza fra la sonda e l'ostacolo è ≥200mm.
◎Quando il contenitore è una latta del metallo, il radar non dovrebbe toccare la parete ed il fondo della latta nell'intera gamma.
◎Se il fondo del contenitore è affusolato, il radar può essere installato nel centro della cima del carro armato.
◎L'altezza di breve tubo dell'installazione dovrebbe essere L1≤10cm.
