Campo di misura: | 6m | Tipo dell'antenna: | Antenna anticorrosione |
---|---|---|---|
Materiale dell'antenna: | 304+PTFE, 316L+PTFE (facoltativi) | Collegamento trattato: | Filettatura, flangia (facoltativa), |
Accuratezza: | ±1mm | Temperatura di funzionamento: | -40~130℃ |
Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Pressione trattata: | -0.1-2MPa |

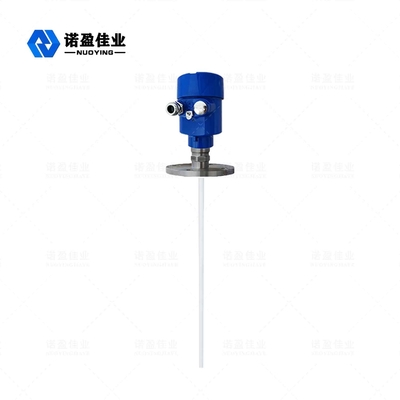

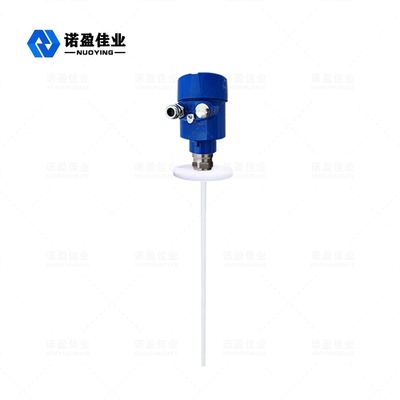

NYRD702 PTFEOnda guidata a 1,8 GHz Radar Livello metro
Il misuratore di livello radar a onda guidata è un misuratore di livello basato sul principio della riflessione nel dominio del tempo (TDR).L'impulso elettromagnetico del misuratore di livello radar si propaga lungo il cavo d'acciaio o la sonda alla velocità della luce.Parte dell'impulso del misuratore di livello viene riflesso per formare un'eco e tornare al trasmettitore di impulsi lungo lo stesso percorso.La distanza tra il trasmettitore e la superficie del mezzo misurato è proporzionale al tempo di propagazione dell'impulso durante quel periodo e viene calcolata l'altezza del livello del liquido.
Il misuratore di livello radar anticorrosivo a onda guidata NYRD702 è più adatto per il monitoraggio del livello di un mezzo corrosivo forte, come la soluzione di acido cloridrico, la soluzione di acido nitrico, l'acido bromidrico, l'acido solforico diluito e così via
Radar Livello metroParametro tecnico
Applicazione tipica | Liquidi, polveri, particelle solide, fluidi corrosivi |
Materiale dell'antenna | PTFE (opzionale) |
Campo di misura | 6 m |
Precisione | ± 1 mm |
Alimentazione elettrica | 24 VDC (a due fili, a quattro fili) |
Media temperatura | -40~+130℃, -40~+250℃ |
Pressione | e -0.1~4.0MPa |
Connessione al processo | Filettatura, Flangia (opzionale) |
Classe di protezione | IP67 |
Grado antideflagrante | ExiaⅡCT6 (opzionale) |
Uscita del segnale | 4...20mA/HART/RS485/Modbus... |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Radar Livello metroOperativo Principio
L'impulso a microonde ad alta frequenza emesso dal radar ad onda guidata si propaga lungo il componente di rilevamento (cavo d'acciaio o tondino d'acciaio) e quando incontra il mezzo misurato, a causa del cambiamento improvviso della costante dielettrica, provoca la riflessione e una parte dell'energia dell'impulso viene riflessa.L'intervallo di tempo tra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del mezzo misurato.
◎ Entra
Il radar a onde guidate è uno strumento di misura basato sul principio del viaggio nel tempo.L'onda radar funziona alla velocità della luce e il tempo di esecuzione può essere convertito in un segnale di livello tramite componenti elettronici.La sonda emette impulsi ad alta frequenza e si propaga lungo il cavo o la sonda ad asta.Quando gli impulsi incontrano la superficie del materiale, vengono riflessi e ricevuti dal ricevitore nello strumento e il segnale di distanza viene convertito in un segnale di livello.
Il segnale dell'impulso riflesso viene trasmesso alla parte del circuito elettronico dello strumento lungo il cavo o la sonda ad asta e il microprocessore elabora il segnale per identificare l'eco generato dall'impulso a microonde sulla superficie del materiale.La corretta identificazione del segnale di eco è completata dal software dell'impulso e la distanza D dalla superficie del materiale è proporzionale alla corsa nel tempo T del
impulso:
D=C×T/2, dove C è la velocità della luce
Poiché è nota la distanza E del serbatoio vuoto, il livello di materiale L è:L=ED
◎ Esporta
Impostato inserendo l'altezza del serbatoio vuoto E (= punto zero), l'altezza del serbatoio pieno F (= fondo scala) e alcuni parametri dell'applicazione, i parametri dell'applicazione adatteranno automaticamente lo strumento all'ambiente di misura, corrispondente all'uscita 4-20 mA.
Radar Livello metroRequisiti di installazione
Metodo di installazione standard
◎ Si consiglia di installare a 1/4 o 1/6 del diametro del contenitore.
Nota: la distanza minima dalla parete del serbatoio è L0≥300mm, H0≥50mm.
◎ Tenere lontano dall'ingresso e dall'uscita.
◎ Tenere lontano da ostacoli come interruttori di fine corsa, serpentine riscaldanti, agitatori, ecc. Nota: la distanza tra la sonda e l'ostacolo è ≥200 mm.
◎ Quando il contenitore è una lattina di metallo, il radar non deve toccare la parete e il fondo della lattina nell'intera gamma.
◎ Se il fondo del contenitore è rastremato, il radar può essere installato al centro della parte superiore del serbatoio.
◎ L'altezza del tubo corto di installazione deve essere L1≤10 cm.
