Dettagli:
|
Campo di misura: | cavo 20 m, asta 6 m | Applicazione tipica: | Liquido costante dielettrico basso |
---|---|---|---|
Materiale: | 304,316L (facoltativo) | Collegamento trattato: | Flangia (facoltativa), |
Pressione trattata: | -0.1-4MPa, -1~40BAR | Uscita del segnale: | 4-20mA/Hart/RS485 (Modbus) |
Grado protetto contro le esplosioni: | Exia II C T6 Ga | Classe di protezione: | IP67 |

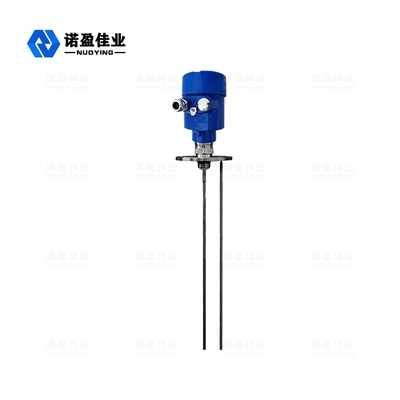

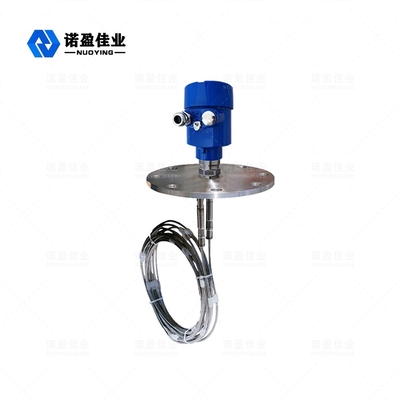

NYRD703 Onda guidata da 1,8 GHz Radar Livello metro
Il misuratore di livello radar a onda guidata è un misuratore di livello basato sul principio della riflessione nel dominio del tempo (TDR).L'impulso elettromagnetico del misuratore di livello radar si propaga lungo il cavo d'acciaio o la sonda alla velocità della luce.Parte dell'impulso del misuratore di livello viene riflesso per formare un'eco e tornare al trasmettitore di impulsi lungo lo stesso percorso.La distanza tra il trasmettitore e la superficie del mezzo misurato è proporzionale al tempo di propagazione dell'impulso durante quel periodo e viene calcolata l'altezza del livello del liquido.
Radar Livello metroParametro tecnico
Applicazione tipica | Liquidi, liquido a bassa costante dielettrica |
Materiale dell'antenna | Cavo flessibile/304/PTFE (opzionale) |
Campo di misura | 0 ~ 20 m (cavo), 0 ~ 6 m |
Precisione | ± 1 mm |
Alimentazione elettrica | 24 VDC (a due fili, a quattro fili) |
Media temperatura | -40~+130℃ |
Pressione | e -0.1~4.0MPa |
Connessione al processo | Filettatura, Flangia (opzionale) |
Classe di protezione | IP67 |
Grado antideflagrante | ExiaⅡCT6 (opzionale) |
Uscita del segnale | 4...20mA/HART/RS485/Modbus... |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Radar Livello metroOperativo Principio
L'impulso a microonde ad alta frequenza emesso dal radar ad onda guidata si propaga lungo il componente di rilevamento (cavo d'acciaio o tondino d'acciaio) e quando incontra il mezzo misurato, a causa del cambiamento improvviso della costante dielettrica, provoca la riflessione e una parte dell'energia dell'impulso viene riflessa.L'intervallo di tempo tra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del mezzo misurato.
◎ Entra
Il radar a onde guidate è uno strumento di misura basato sul principio del viaggio nel tempo.L'onda radar funziona alla velocità della luce e il tempo di esecuzione può essere convertito in un segnale di livello tramite componenti elettronici.La sonda emette impulsi ad alta frequenza e si propaga lungo il cavo o la sonda ad asta.Quando gli impulsi incontrano la superficie del materiale, vengono riflessi e ricevuti dal ricevitore nello strumento e il segnale di distanza viene convertito in un segnale di livello.
Il segnale dell'impulso riflesso viene trasmesso alla parte del circuito elettronico dello strumento lungo il cavo o la sonda ad asta e il microprocessore elabora il segnale per identificare l'eco generato dall'impulso a microonde sulla superficie del materiale.La corretta identificazione del segnale di eco è completata dal software dell'impulso e la distanza D dalla superficie del materiale è proporzionale alla corsa nel tempo T del
impulso:
D=C×T/2, dove C è la velocità della luce
Poiché è nota la distanza E del serbatoio vuoto, il livello di materiale L è:L=ED
◎ Esporta
Impostato inserendo l'altezza del serbatoio vuoto E (= punto zero), l'altezza del serbatoio pieno F (= fondo scala) e alcuni parametri dell'applicazione, i parametri dell'applicazione adatteranno automaticamente lo strumento all'ambiente di misura, corrispondente all'uscita 4-20 mA.
Radar Livello metroCaratteristiche del progetto
◎ Il misuratore di livello radar a onde guidate adotta la tecnologia avanzata di elaborazione delle microonde e l'esclusiva tecnologia di elaborazione dell'eco Echo Discovery, la misurazione del contatto, un'elevata precisione di misurazione e una misurazione più accurata.Allo stesso tempo, il radar a onda guidata è resistente all'adesione e non è influenzato dall'ambiente esterno come la temperatura media e l'adesione.
◎ Una varietà di metodi di connessione al processo e tipi di componenti di rilevamento rendono i misuratori di livello radar a onda guidata serie 70X adatti a varie condizioni e applicazioni di lavoro complesse.Ad esempio: alta temperatura, alta pressione e piccola costante dielettrica.
◎ Utilizzando la modalità di lavoro a impulsi, il prodotto ha una potenza di emissione estremamente bassa e può essere installato in vari metalli e non
contenitori senza danni al corpo umano e all'ambiente.
