| Marchio: | NUOYINGJIAYE |
| Numero di modello: | NYRD705 |
| MOQ: | 1 |
| prezzo: | $420 to $1850 |
| Condizioni di pagamento: | T/T |
| Capacità di approvvigionamento: | un mese di 500 pc pre |

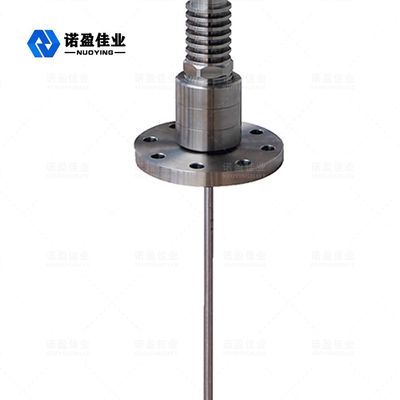

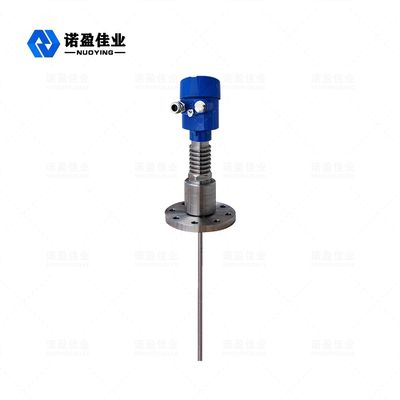

NYRD705Onda guidata a 1,8 GHz Radar Livello metro
Indicatore di livello radar a onda guidata, uno strumento di misura del livello nell'industria chimica.Il misuratore di livello radar a onde guidate è un misuratore di livello radar basato sul principio della riflettometria nel dominio del tempo (TDR).L'impulso elettromagnetico del misuratore di livello radar viaggia lungo il cavo o l'asta della sonda alla velocità della luce.Quando incontra la superficie del mezzo misurato, parte dell'impulso del misuratore di livello radar viene riflesso per formare un'eco e ritorna al trasmettitore di impulsi lungo lo stesso percorso.La distanza tra il lanciatore e la superficie del mezzo misurato è proporzionale al tempo di propagazione dell'impulso nel frattempo e viene calcolata l'altezza del livello del liquido.
Radar Livello metroParametro tecnico
| Applicazione tipica | Liquidi, polveri, particelle solide, fluidi corrosivi |
| Materiale dell'antenna | Cavo flessibile/304/PTFE (opzionale) |
| Campo di misura | 6 m |
| Precisione | ± 1 mm |
| Alimentazione elettrica | 24 VDC (a due fili, a quattro fili) |
| Media temperatura | -40~+130℃, -40~+250℃ |
| Pressione | -0,1~4,0MPa |
| Connessione al processo | Filettatura, Flangia (opzionale) |
| Classe di protezione | IP67 |
| Grado antideflagrante | ExiaⅡCT6 (opzionale) |
| Uscita del segnale | 4...20mA/HART/RS485/Modbus... |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Radar Livello metroOperativo Principio
L'impulso a microonde ad alta frequenza emesso dal radar ad onda guidata si propaga lungo il componente di rilevamento (cavo d'acciaio o tondino d'acciaio) e quando incontra il mezzo misurato, a causa del cambiamento improvviso della costante dielettrica, provoca la riflessione e una parte dell'energia dell'impulso viene riflessa.L'intervallo di tempo tra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del mezzo misurato.
![]()
Radar Livello metroRequisiti di installazione
Metodo di installazione standard
![]()
◎ Si consiglia di installare a 1/4 o 1/6 del diametro del contenitore.
Nota: la distanza minima dalla parete del serbatoio è L0≥300mm, H0≥50mm.
◎ Tenere lontano dall'ingresso e dall'uscita.
◎ Tenere lontano da ostacoli come interruttori di fine corsa, serpentine riscaldanti, agitatori, ecc. Nota: la distanza tra la sonda e l'ostacolo è ≥200 mm.
◎ Quando il contenitore è una lattina di metallo, il radar non deve toccare la parete e il fondo della lattina nell'intera gamma.
◎ Se il fondo del contenitore è rastremato, il radar può essere installato al centro della parte superiore del serbatoio.
◎ L'altezza del tubo corto di installazione deve essere L1≤10 cm.
Radar Livello metroConnessione elettrica
◎ Tensione di alimentazione
(4 ~ 20)mA/HART (a due fili)
L'alimentatore e il segnale di corrente in uscita condividono un cavo schermato a due fili.Fare riferimento ai dati tecnici per il range di tensione di alimentazione specifico.Per il tipo a sicurezza intrinseca è necessario aggiungere una barriera di sicurezza tra l'alimentatore e lo strumento.
(4~20)mA/HART(Quattro fili)
L'alimentazione e il segnale di corrente sono separati e ciascuno utilizza un cavo schermato a due fili.Fare riferimento ai dati tecnici per il range di tensione di alimentazione specifico.
RS485/Modbus
L'alimentazione e il segnale Modbus sono separati e ciascuno utilizza un cavo schermato a due fili.Per la gamma di tensione di alimentazione specifica, vedere i dati tecnici.
◎ Metodo di connessione
![]()
◎ Collegamento a prova di esplosione
![]()
Radar Livello metroSelezioneTabella
Ad esempio: NYRD705-AC1A33VAPM1000
| Numero del produttore | |
| NYRD | |
| Modello di prodotto | |
| 705 Portata 6m | |
| Forma dell'antenna/ Dimensioni/ Materiale | |
|
UN B Y |
Antenna a cavo/ 304 Cavo antenna/ PTFE Speciale Personalizzato |
| Connessione al processo | |
| UN | Discussione: G1½A |
| B | Discussione: G1A |
| C | Discussione: G¾A |
| D | Discussione: 1½NPT |
| e | Flange : DN50 |
| F | Flangia: DN80 |
| G | Flangia: DN100 |
| Y | Speciale su misura |
| Uscita/Fornitura | |
|
1 4~20mA/24VDC Bifilare 2 4~20mA/24VDC/Hart Bifilare 3 4~20mA/220VAC/Hart a quattro fili 4 RS485/Modbus |
|
| Visualizzazione live/Programmazione | |
| ASCIA | Con Senza |
| Codice inquietante | |
| XX | |
| Temperatura di processo |
| 1 - 40 ~ + 130 ℃ |
| 2 - 40 ~ + 250 ℃ |
| 3 - 40 ~ + 500 ℃ |
| Y Speciale personalizzato |
| Pressione di processo |
| 1 - 0,1~+ 0,3 MPa |
| 2 - 0,1~+ 2,0 MPa |
| 3 - 0,1~+ 4,0 MPa |
| Y Speciale personalizzato |
| Sigillatura |
|
V Vitone K Kalrez Y Speciale personalizzato |
| Materiale custodia/livello di protezione |
| A Alluminio/IP65 |
| D Alluminio (doppia cavità)/ IP67 |
| SS 304/ IP68 |
| Y Speciale personalizzato |
| Grado antideflagrante |
| P standard |
| L Exia IICT6 |
| G Exd[ia] IICT6 Speciale |
| Y personalizzato |
| Entrata del cavo |
|
M M20×1.5 N 1/ 2" NPT Y Speciale personalizzato |
| Gamma (unità: cm) |
| X ...... |
