Campo di misura: | 6m | Gamma di frequenza: | 1,8 Ghz |
---|---|---|---|
materiale di caso: | cassa in acciaio inossidabile | Collegamento trattato: | Filettatura, flangia (facoltativa), |
Grado di protezione: | Strumento IP67, IP68 dell'esposizione | Temperatura di funzionamento: | -40~130℃ |
Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Pressione trattata: | -1~40BAR |
Evidenziare: | Trasmettitore livellato del radar 100MHZ,Trasmettitore livellato IP68 del radar,Trasmettitore livellato di microonda IP68 |

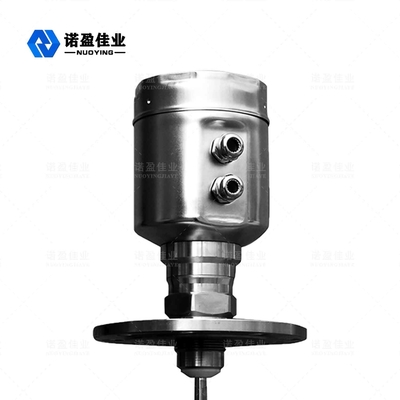

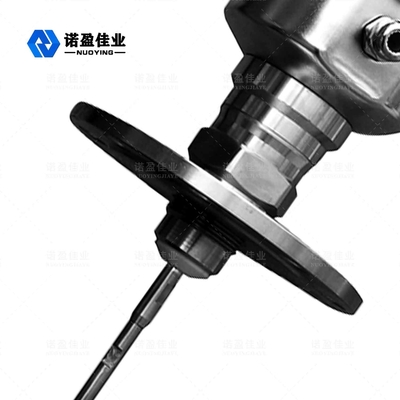

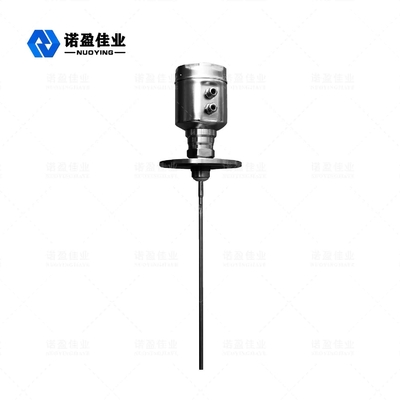

Metro livellato del radar di NYRD702 (acciaio inossidabile) 1.8GHz Wave guida
Il metro livellato del radar dell'onda guida è un metro livellato basato per principio di riflessione di dominio di tempo (TDR). L'impulso elettromagnetico delle propagazioni dell'indicatore di livello del radar lungo il cavo o la sonda d'acciaio alla velocità della luce. La parte dell'impulso del metro livellato è riflessa per formare un eco e per ritornare al trasmettitore di impulso lungo lo stesso percorso. La distanza fra il trasmettitore e la superficie del medium misurato è proporzionale al periodo di propagazione dell'impulso durante quel periodo e l'altezza livellata liquida è calcolata.
Parametro tecnico del tester livellato del radar
Parametri |
Frequenza: 100MHZ-1.8GHZ Campo di misura: - cavo: 0-30m; barretta, coassiale: 0-6m Ripetibilità: ± 3mm Risoluzione: 1mm Campionamento: campioni/s di eco 55 Velocità di risposta: 0.2S (secondo l'uso reale) Segnale della corrente d'uscita: 4-20mA Accuratezza: <0> |
Interfaccia di comunicazione | Protocollo di comunicazione di HART |
Collegamento trattato |
G1-1/2 Flangia DN50, DN80, DN100, DN150 |
Pressione trattata | -1 ~ 40bar |
Potere |
Potere: 24VDC (± 10%), tensione di ondulazione: 1Vpp Consumo di energia: 22.5mA massimo |
Condizioni ambientali | ℃ di temperatura -40 ~ ℃ +80 |
Abitazione del grado di protezione | IP68 |
Livelli di esplosione | EXiaIICT6 |
Collegamento del cavo dell'uscita dell'alimentazione elettrica e del segnale di strumentazione |
Divisione del cavo schermato il due-centro Entrata del cavo: 2 M20 × 1,5 (il diametro dei cavi di 5 - 9mm) |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
Principio di funzionamento livellato del tester del radar
Il radar di Wave guida è il genere di strumento di misura che è basato per principio di viaggio di tempo. L'onda di radar viaggia alla velocità della luce ed il suo tempo di esercizio può essere convertito in segnale livellato dai componenti elettronici. La sonda emette gli impulsi ad alta frequenza che si spargono lungo il cavo e gli impulsi sono riflessi indietro quando incontrano la superficie del materiale e sono ricevuti dal ricevitore dentro il metro. Il segnale di distanza poi è convertito in segnale livellato.
Requisiti livellati dell'installazione del tester del radar
Gamma di misura
Spiegazione di simbolo:
H---- Gamma di misura
L---- Distanza vuota del carro armato
B---- L'area cieca alla cima
E---- La distanza minima fra la sonda e la parete del carro armato
L'area cieca si riferisce alla distanza minima fra il più ad alto livello della superficie del materiale ed il punto di riferimento di misura.
L'area cieca inferiore si riferisce alla distanza vicino al fondo del cavo che non può essere misurato precisamente.
L'efficace distanza è quella fra l'area cieca superiore e l'area cieca inferiore.
Nota: Soltanto quando il livello materiale è fra alle aree cieche alte e basse può una misura affidabile del livello materiale è garantita.
Guida di installazione
La guida di installazione sotto si applica per cablare e sonde della barretta per la misurazione le particelle e dei liquidi solidi. Le sonde tubolari coassiali sono soltanto adatte ad oggetti liquidi.
