Dettagli:
|
| Campo di misura: | cavo 30m; barretta, 6m coassiali | Pressione trattata: | -10-40bar |
|---|---|---|---|
| Materiale dell'antenna: | 304,316L (facoltativo) | Collegamento trattato: | Flangia (facoltativa), |
| Abitazione del grado di protezione: | IP68 | Temperatura di funzionamento: | -40~130℃, - 40~250℃ |
| Uscita del segnale: | 4-20mA/HART (bifilare/a quattro vie) | Velocità di risposta: | : 0.2S (secondo l'uso reale) |
| Evidenziare: | NYRD703 ha guidato il trasmettitore del livello di Wave,trasmettitore 316L,trasmettitore del livello di Wave guida del livello del gwr 316L |
||

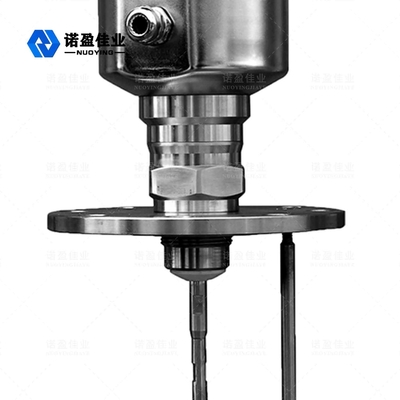

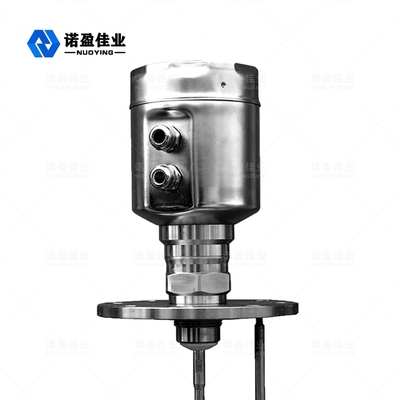

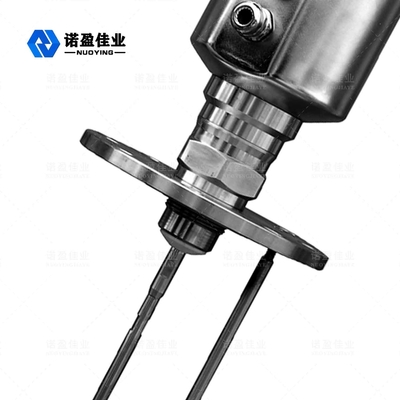

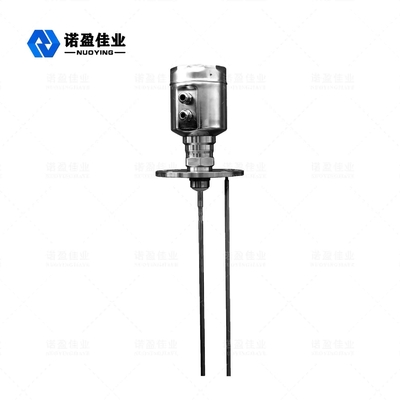

Metro livellato del radar di NYRD703 (acciaio inossidabile) 1.8GHz Wave guida
Il metro livellato del radar dell'onda guida è un metro livellato basato per principio di riflessione di dominio di tempo (TDR). L'impulso elettromagnetico delle propagazioni dell'indicatore di livello del radar lungo il cavo o la sonda d'acciaio alla velocità della luce. La parte dell'impulso del metro livellato è riflessa per formare un eco e per ritornare al trasmettitore di impulso lungo lo stesso percorso. La distanza fra il trasmettitore e la superficie del medium misurato è proporzionale al periodo di propagazione dell'impulso durante quel periodo e l'altezza livellata liquida è calcolata.
Parametro tecnico del tester livellato del radar
| Parametri |
Frequenza: 100MHZ-1.8GHZ Campo di misura: - cavo: 0-30m; barretta, coassiale: 0-6m Ripetibilità: ± 3mm Risoluzione: 1mm Campionamento: campioni/s di eco 55 Velocità di risposta: 0.2S (secondo l'uso reale) Segnale della corrente d'uscita: 4-20mA Accuratezza: <0> |
| Interfaccia di comunicazione | Protocollo di comunicazione di HART |
| Collegamento trattato |
G1-1/2 Flangia DN50, DN80, DN100, DN150 |
| Pressione trattata | -1 ~ 40bar |
| Potere |
Potere: 24VDC (± 10%), tensione di ondulazione: 1Vpp Consumo di energia: 22.5mA massimo |
| Condizioni ambientali | ℃ di temperatura -40 ~ ℃ +80 |
| Abitazione del grado di protezione | IP68 |
| Livelli di esplosione | EXiaIICT6 |
| Collegamento del cavo dell'uscita dell'alimentazione elettrica e del segnale di strumentazione |
Divisione del cavo schermato il due-centro Entrata del cavo: 2 M20 × 1,5 (il diametro dei cavi di 5 - 9mm) |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
Principio di funzionamento livellato del tester del radar
Il radar di Wave guida è il genere di strumento di misura che è basato per principio di viaggio di tempo. L'onda di radar viaggia alla velocità della luce ed il suo tempo di esercizio può essere convertito in segnale livellato dai componenti elettronici. La sonda emette gli impulsi ad alta frequenza che si spargono lungo il cavo e gli impulsi sono riflessi indietro quando incontrano la superficie del materiale e sono ricevuti dal ricevitore dentro il metro. Il segnale di distanza poi è convertito in segnale livellato.
Input
Il segnale di impulso riflesso è condotto lungo il cavo di nuovo al circuito elettronico del metro ed i processi del microprocessore questo segnale identificare l'eco prodotto dagli impulsi di microonda alla superficie del materiale. Il riconoscimento del segnale corretto di eco è fatto dal software intelligente. La distanza D alla superficie del materiale è proporzionale al viaggio T di tempo dell'impulso:
D=C×T/2
dove la C è la velocità della luce
Mentre la distanza E del carro armato vuoto è conosciuta, il livello L è:
L=E-D
Uscita
Messo di conseguenza all'altezza vuota E del carro armato (= l'allo zero assoluto), all'altezza completa F del carro armato (= il completo) e ad alcuni parametri di applicazione. I parametri dell'applicazione faranno automaticamente lo strumento adattarsi all'ambiente di misura, corrispondente all'uscita di 4 ~ 20mA.
Requisiti livellati dell'installazione del tester del radar
Gamma di misura
Spiegazione di simbolo:
H---- Gamma di misura
L---- Distanza vuota del carro armato
B---- L'area cieca alla cima
E---- La distanza minima fra la sonda e la parete del carro armato
L'area cieca si riferisce alla distanza minima fra il più ad alto livello della superficie del materiale ed il punto di riferimento di misura.
L'area cieca inferiore si riferisce alla distanza vicino al fondo del cavo che non può essere misurato precisamente.
L'efficace distanza è quella fra l'area cieca superiore e l'area cieca inferiore.
Nota: Soltanto quando il livello materiale è fra alle aree cieche alte e basse può una misura affidabile del livello materiale è garantita.
Guida di installazione
La seguente guida di installazione è adatta a quella delle sonde della barretta e del cavo per la misura delle particelle e del liquido solidi. La sonda tubolare coassiale si applica soltanto all'oggetto liquido.
Posizione di installazione:
Provi a restare a partire dallo sbocco e dall'entrata.
Il metro non dovrebbe toccare la parete interna del carro armato per i serbatoi metallici ed i carri armati di plastica. Se è un serbatoio metallico, il metro livellato materiale non dovrebbe essere installato al centro del carro armato.
È proposto per installare a 1/4 del diametro del silo.
Le sonde dei tipi della barretta o del cavo dovrebbero tenere una distanza a partire dalla parete del carro armato non di meno di 30cm.
Il fondo della sonda dovrebbe essere circa 30mm al fondo del carro armato.
La sonda dovrebbe tenere una distanza non di meno di 200mm dagli ostacoli all'interno del carro armato.
Il sensore può essere installato al centro della canottiera sportiva, se il fondo del contenitore è un cono, in modo dalla misura può essere presa al fondo del carro armato.
L'immagine a destra mostra il diagramma barretta tipo dell'installazione del radar, pricipalmente usato per la misura livellata liquida.
