Dettagli:
|
| Campo di misura: | 30m | Alimentazione elettrica: | 24VDC |
|---|---|---|---|
| Materiale: | 304,316L (facoltativo) | Collegamento trattato: | Flangia (facoltativa), |
| Accuratezza: | <0> | Temperatura di funzionamento: | -40~130℃ |

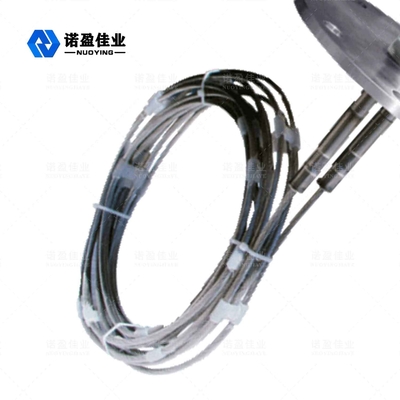

| Ripetibilità: | ± 3mm | Tipo dell'antenna: | doppia antenna del cavo |
| Evidenziare: | Trasmettitore di livello radar a onda guidata da 1 mm,trasmettitore di livello radar a basso dielettrico,trasmettitore di livello GWR da 1 mm |
||

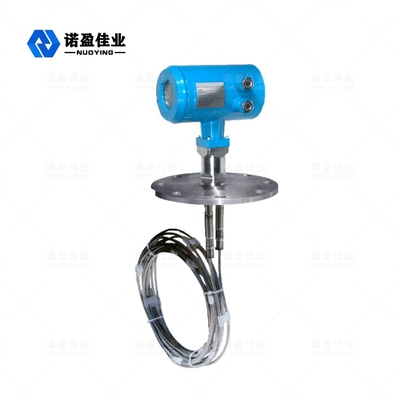

Misuratore di livello del trasmettitore di livello del misuratore di livello del radar a onda guidata da 1,8 GHz NYRD703 di mezzi a bassa costante dielettrica
NYRD703 Onda guidata da 1,8 GHz Radar Livello metro
Il misuratore di livello radar a onda guidata è un misuratore di livello basato sul principio della riflessione nel dominio del tempo (TDR).L'impulso elettromagnetico del misuratore di livello radar si propaga lungo il cavo d'acciaio o la sonda alla velocità della luce.Parte dell'impulso del misuratore di livello viene riflesso per formare un'eco e tornare al trasmettitore di impulsi lungo lo stesso percorso.La distanza tra il trasmettitore e la superficie del mezzo misurato è proporzionale al tempo di propagazione dell'impulso durante quel periodo e viene calcolata l'altezza del livello del liquido.
Radar Livello metroParametro tecnico
| Parametri |
Frequenza: 100 MHZ-1,8 GHZ Campo di misura:-cavo: 0-30 m;asta, coassiale: 0-6 m Ripetibilità: ± 3 mm Risoluzione: 1 mm Campionamento: eco 55 campioni / s Velocità di risposta: 0,2 S (a seconda dell'utilizzo effettivo) Segnale di corrente in uscita: 4-20 mA Precisione: <0,1% |
| Interfaccia di comunicazione | Protocollo di comunicazione HART |
| Connessione al processo |
G1-1/2 Flangia DN50, DN80, DN100, DN150 |
| Pressione di processo | -1 ~ 40 bar |
| Energia |
Alimentazione: 24VDC (± 10%), tensione di ripple: 1Vpp Consumo energetico: max 22,5 mA |
| Condizioni ambientali | temperatura -40 ℃ ~ +80 ℃ |
| Grado di protezione dell'alloggiamento | IP68 |
| Livelli di esplosione | EXiaIICT6 |
| Collegamento dell'alimentazione della strumentazione e del cavo di uscita del segnale |
Condivisione di un cavo schermato a due fili Ingresso cavi: 2 M20 × 1,5 (diametro dei cavi di 5 - 9 mm) |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Radar Livello metroOperativo Principio
Il radar a onda guidata è il tipo di strumento di misura basato sul principio del viaggio nel tempo.L'onda radar viaggia alla velocità della luce e il suo tempo di funzionamento può essere convertito in un segnale di livello dai componenti elettronici.La sonda emette impulsi ad alta frequenza che si diffondono lungo il cavo e gli impulsi vengono riflessi quando incontrano la superficie del materiale e ricevuti dal ricevitore all'interno del misuratore.Il segnale di distanza viene quindi convertito nel segnale di livello.
Radar Livello metroRequisiti di installazione
Misuraemento Range
L'area cieca si riferisce alla distanza minima tra il livello più alto della superficie del materiale e il punto di riferimento della misura.
L'area cieca inferiore si riferisce alla distanza vicino al fondo del cavo che non può essere misurata con precisione.
La distanza effettiva è quella tra l'area cieca superiore e l'area cieca inferiore.
Nota:Solo quando il livello del materiale si trova tra l'area cieca superiore e inferiore può essere garantita una misurazione affidabile del livello del materiale.
Guida d'installazione
La seguente guida all'installazione è adatta a quella di sonde a cavo e ad asta per la misura di particelle solide e liquidi.La sonda tubolare coassiale viene applicata solo all'oggetto liquido.
Posizione di installazione:
Cerca di stare lontano dall'uscita e dall'ingresso.
Il misuratore non deve toccare la parete interna del serbatoio per serbatoi di metallo e serbatoi di plastica.Se si tratta di un serbatoio in metallo, il misuratore di livello del materiale non deve essere installato al centro del serbatoio.
Si propone di installare a 1/4 del diametro del silo.
Le sonde del tipo a cavo o ad asta devono mantenere una distanza dalla parete del serbatoio non inferiore a 30 cm.
Il fondo della sonda dovrebbe trovarsi a circa 30 mm dal fondo del serbatoio.
La sonda deve mantenere una distanza non inferiore a 200 mm dagli ostacoli all'interno del serbatoio.
Il sensore può essere installato al centro della parte superiore del serbatoio, se il fondo del contenitore è un cono, quindi la misurazione può essere effettuata fino al fondo della vasca.
L'immagine a destra mostra lo schema di installazione del radar ad asta, utilizzato principalmente per la misurazione del livello dei liquidi.
La forza di attrazione verso il basso applicata al cavo
Durante il caricamento e lo scaricamento, il materiale genererà una forza di trazione verso il basso sul cavo, determinata dai seguenti fattori:
Guida all'installazione per la misurazione di liquidi
La guida all'installazione di seguito si applica alle sonde ad asta e a cavo.La misura della sonda tubolare non è correlata al metodo di installazione.
Posizione di installazione
Ostacoli all'interno del serbatoio
Rimozione delle interferenze
