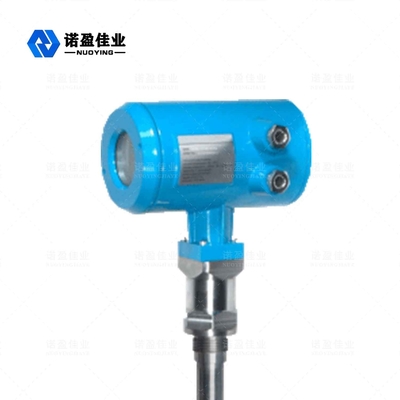

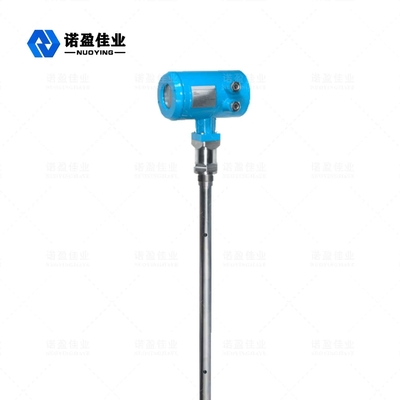

24VDC Trasmettitore di livello GWR in linea 4-20mA 6m Campo di misura

24VDC Trasmettitore di livello GWR in linea 4-20mA 6m Campo di misura
24VDC Trasmettitore di livello GWR in linea 4-20mA 6m Campo di misura 24VDC Trasmettitore di livello GWR in linea 4-20mA 6m Campo di misura 24VDC Trasmettitore di livello GWR in linea 4-20mA 6m Campo di misura

Grande immagine :  24VDC Trasmettitore di livello GWR in linea 4-20mA 6m Campo di misura

Dettagli:
Luogo di origine: La Cina
Marca: NUOYINGJIAYE
Certificazione: Explosion-proof certificate
Numero di modello: NYRD704
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: $450 to $2000
Imballaggi particolari: Imballaggio standard dell'esportazione
Tempi di consegna: 1-3 giorni del lavoro
Termini di pagamento: T/T
Capacità di alimentazione: un mese di 1000 pc pre

24VDC Trasmettitore di livello GWR in linea 4-20mA 6m Campo di misura

descrizione
Campo di misura: 6m Alimentazione elettrica: 24VDC
Materiale: 304,316L (facoltativo) Montaggio del metodo: montaggio della flangia o montaggio del filo
Grado di protezione: Strumento IP67 dell'esposizione Temperatura di funzionamento: -40~130℃, - 40~250℃
Uscita del segnale: 4-20mA/HART/RS485/Modbus Frequenza: 100MHZ-1.8GHZ
Evidenziare:

Trasmettitore di livello GWR 24VDC

,

Trasmettitore di livello GWR 4-20 mA

,

Trasmettitore in linea GWR



NYRD704 Onda guidata da 1,8 GHz Radar Livello metro



Il misuratore di livello radar a onda guidata è un misuratore di livello basato sul principio della riflessione nel dominio del tempo (TDR).L'impulso elettromagnetico del misuratore di livello radar si propaga lungo il cavo d'acciaio o la sonda alla velocità della luce.Parte dell'impulso del misuratore di livello viene riflesso per formare un'eco e tornare al trasmettitore di impulsi lungo lo stesso percorso.La distanza tra il trasmettitore e la superficie del mezzo misurato è proporzionale al tempo di propagazione dell'impulso durante quel periodo e viene calcolata l'altezza del livello del liquido.



Radar Livello metroParametro tecnico



Parametri

Frequenza: 100 MHZ-1,8 GHZ

Campo di misura:-cavo: 0-30 m;asta, coassiale: 0-6 m

Ripetibilità: ± 3 mm

Risoluzione: 1 mm

Campionamento: eco 55 campioni / s

Velocità di risposta: 0,2 S (a seconda dell'utilizzo effettivo)

Segnale di corrente in uscita: 4-20 mA

Precisione: <0,1%

Interfaccia di comunicazione Protocollo di comunicazione HART
Connessione al processo

G1-1/2

Flangia DN50, DN80, DN100, DN150

Pressione di processo -1 ~ 40 bar
Energia

Alimentazione: 24VDC (± 10%), tensione di ripple: 1Vpp

Consumo energetico: max 22,5 mA

Condizioni ambientali temperatura -40 ℃ ~ +80 ℃
Grado di protezione dell'alloggiamento IP68
Livelli di esplosione EXiaIICT6
Collegamento dell'alimentazione della strumentazione e del cavo di uscita del segnale

Condivisione di un cavo schermato a due fili

Ingresso cavi: 2 M20 × 1,5 (diametro dei cavi di 5 - 9 mm)



Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!

Radar Livello metroRequisiti di installazione



Guida d'installazione



La seguente guida all'installazione è adatta a quella di sonde a cavo e ad asta per la misura di particelle solide e liquidi.La sonda tubolare coassiale viene applicata solo all'oggetto liquido.



24VDC Trasmettitore di livello GWR in linea 4-20mA 6m Campo di misura 0



Posizione di installazione:

Cerca di stare lontano dall'uscita e dall'ingresso.

Il misuratore non deve toccare la parete interna del serbatoio per serbatoi di metallo e serbatoi di plastica.Se si tratta di un serbatoio in metallo, il misuratore di livello del materiale non deve essere installato al centro del serbatoio.

Si propone di installare a 1/4 del diametro del silo.

Le sonde del tipo a cavo o ad asta devono mantenere una distanza dalla parete del serbatoio non inferiore a 30 cm.

Il fondo della sonda dovrebbe trovarsi a circa 30 mm dal fondo del serbatoio.

La sonda deve mantenere una distanza non inferiore a 200 mm dagli ostacoli all'interno del serbatoio.

Il sensore può essere installato al centro della parte superiore del serbatoio, se il fondo del contenitore è un cono, quindi la misurazione può essere effettuata fino al fondo della vasca.



L'immagine a destra mostra lo schema di installazione del radar ad asta, utilizzato principalmente per la misurazione del livello dei liquidi.



CaratteristicaS:



24VDC Trasmettitore di livello GWR in linea 4-20mA 6m Campo di misura 1



Può misurare un materiale la cui costante dielettrica è maggiore o uguale a 1,4.

Generalmente utilizzato per misurare il materiale la cui viscosità è inferiore o uguale a 500 cst e ha meno probabilità di produrre adesione.

La portata massima del radar a stelo può raggiungere i 6 m.

Hanno una forte capacità di inibizione del vapore e della schiuma in modo che la misurazione non sia influenzata.

Il metodo di misura a doppia asta può essere adottato per il materiale liquido la cui costante dielettrica è relativamente piccola per garantire una buona precisione di misura.



24VDC Trasmettitore di livello GWR in linea 4-20mA 6m Campo di misura 2





La forza di attrazione verso il basso applicata al cavo



Durante il caricamento e lo scaricamento, il materiale genererà una forza di trazione verso il basso sul cavo, determinata dai seguenti fattori:

  • lunghezza del cavo
  • densità materiale
  • diametro del serbatoio
  • diametro del cavo

Guida all'installazione per la misurazione di liquidi



La guida all'installazione di seguito si applica alle sonde ad asta e a cavo.La misura della sonda tubolare non è correlata al metodo di installazione.



Ostacoli all'interno del serbatoio

  • La sonda deve mantenere una distanza non inferiore a 200 mm dagli ostacoli.

Rimozione delle interferenze

  • Soppressione dell'interferenza: il software potrebbe sopprimere l'eco dell'interferenza, in modo da ottenere l'effetto ideale della misurazione.
  • Bypass, tubi o tubi guida d'onda potrebbero essere utilizzati per sopprimere l'interferenza quando la viscosità non è superiore a 500 cst.

Installazione standard liquido

La sonda tubolare è la soluzione migliore per il mezzo la cui viscosità è inferiore o uguale a 500 cst e la cui adesione non è facile.Le caratteristiche sono le seguenti:

  • Eccellente affidabilità
  • Può essere utilizzato in un mezzo la cui costante dielettrica è maggiore o uguale a 1,4 e la misura è irrilevante per la conducibilità del mezzo.
  • Gli ostacoli all'interno del serbatoio e le dimensioni del tubo corto non influiscono sulla misurazione.
  • Resiste a una pressione laterale maggiore rispetto alla sonda a stelo
  • La sonda a stelo è consigliata per mezzi ad alta viscosità.
