Dettagli:
|
| Campo di misura: | 30m | Tipo dell'antenna: | antenna ad alta temperatura ed ad alta pressione del cavo |
|---|---|---|---|
| Campionamento: | campioni/s di eco 55 | Collegamento trattato: | Installazione della flangia (facoltativa) |
| Livelli di esplosione: | EXiaIICT6 | Temperatura di funzionamento: | -40~500℃ |
| Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Pressione trattata: | -0.1-4MPa, -1~40BAR |
| Evidenziare: | trasmettitore livellato del radar di 1.8GHz Wave guida,trasmettitore livellato del radar di 30m Wave guida,trasmettitore del livello di 30m Wave guida |
||

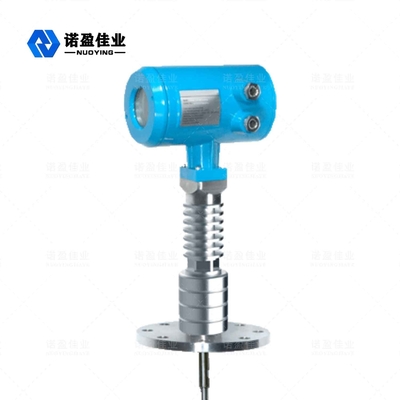

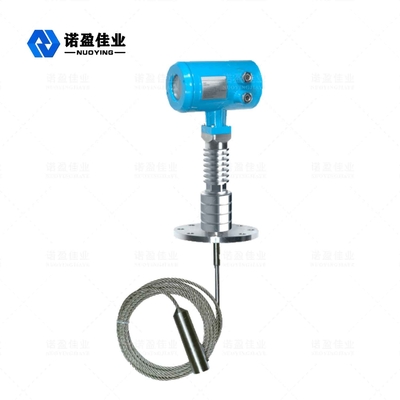

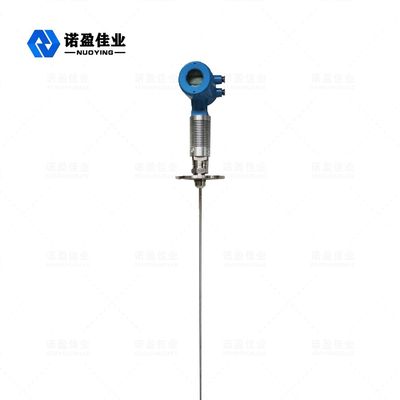

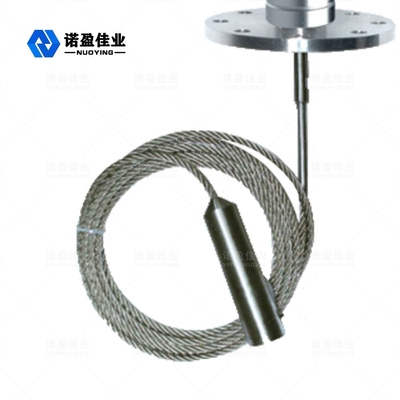

Metro livellato del radar di NYRD705 1.8GHz Wave guida
Il metro livellato del radar dell'onda guida è un metro livellato basato per principio di riflessione di dominio di tempo (TDR). L'impulso elettromagnetico delle propagazioni dell'indicatore di livello del radar lungo il cavo o la sonda d'acciaio alla velocità della luce. La parte dell'impulso del metro livellato è riflessa per formare un eco e per ritornare al trasmettitore di impulso lungo lo stesso percorso. La distanza fra il trasmettitore e la superficie del medium misurato è proporzionale al periodo di propagazione dell'impulso durante quel periodo e l'altezza livellata liquida è calcolata.
Parametro tecnico del tester livellato del radar
| Parametri |
Frequenza: 100MHZ-1.8GHZ Campo di misura: - cavo: 0-30m; barretta, coassiale: 0-6m Ripetibilità: ± 3mm Risoluzione: 1mm Campionamento: campioni/s di eco 55 Velocità di risposta: 0.2S (secondo l'uso reale) Segnale della corrente d'uscita: 4-20mA Accuratezza: <0> |
| Interfaccia di comunicazione | Protocollo di comunicazione di HART |
| Collegamento trattato |
G1-1/2 Flangia DN50, DN80, DN100, DN150 |
| Pressione trattata | -1 ~ 40bar |
| Potere |
Potere: 24VDC (± 10%), tensione di ondulazione: 1Vpp Consumo di energia: 22.5mA massimo |
| Condizioni ambientali | ℃ di temperatura -40 ~ ℃ +80 |
| Abitazione del grado di protezione | IP68 |
| Livelli di esplosione | EXiaIICT6 |
| Collegamento del cavo dell'uscita dell'alimentazione elettrica e del segnale di strumentazione |
Divisione del cavo schermato il due-centro Entrata del cavo: 2 M20 × 1,5 (il diametro dei cavi di 5 - 9mm) |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
Principio di funzionamento livellato del tester del radar
Il radar di Wave guida è il genere di strumento di misura che è basato per principio di viaggio di tempo. L'onda di radar viaggia alla velocità della luce ed il suo tempo di esercizio può essere convertito in segnale livellato dai componenti elettronici. La sonda emette gli impulsi ad alta frequenza che si spargono lungo il cavo e gli impulsi sono riflessi indietro quando incontrano la superficie del materiale e sono ricevuti dal ricevitore dentro il metro. Il segnale di distanza poi è convertito in segnale livellato.
Input
Il segnale di impulso riflesso è condotto lungo il cavo di nuovo al circuito elettronico del metro ed i processi del microprocessore questo segnale identificare l'eco prodotto dagli impulsi di microonda alla superficie del materiale. Il riconoscimento del segnale corretto di eco è fatto dal software intelligente. La distanza D alla superficie del materiale è proporzionale al viaggio T di tempo dell'impulso:
D=C×T/2
dove la C è la velocità della luce
Mentre la distanza E del carro armato vuoto è conosciuta, il livello L è:
L=E-D
Uscita
Messo di conseguenza all'altezza vuota E del carro armato (= l'allo zero assoluto), all'altezza completa F del carro armato (= il completo) e ad alcuni parametri di applicazione. I parametri dell'applicazione faranno automaticamente lo strumento adattarsi all'ambiente di misura, corrispondente all'uscita di 4 ~ 20mA.
Metro livellato Electricalconnections del radar
◎Tensione di rifornimento
(4 ~20) mA/HART (bifilare)
L'alimentazione elettrica e la parte del segnale di corrente d'uscita un cavo schermato il due-centro. Riferisca ai dati tecnici per la gamma specifica di tensione di rifornimento. Per il tipo di per sé sicuro, una barriera di sicurezza deve aggiungersi fra l'alimentazione elettrica e lo strumento.
(4~20) mA/HART (a quattro vie)
L'alimentazione elettrica ed il segnale corrente sono separati e ciascuna usa un cavo schermato il due-centro. Riferisca ai dati tecnici per la gamma specifica di tensione di rifornimento.
RS485/Modbus
L'alimentazione elettrica ed il segnale di Modbus sono separati e ciascuna usa un cavo schermato il due-centro. Per la gamma specifica di tensione di rifornimento si vedano i dati tecnici.
