Dettagli:
|
Campo di misura: | 20m | Alimentazione elettrica: | 24VDC |
---|---|---|---|
Materiale: | PFA, PTFE (facoltativi) | Collegamento trattato: | Filettatura, flangia (facoltativa), |
materiale di caso: | cassa in acciaio inossidabile | Temperatura di funzionamento: | -40~130℃ |
Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Pressione trattata: | -10~40bar |
Evidenziare: | Metro livellato del radar intelligente NYRD801,Acciaio inossidabile del tester livellato del radar,Trasmettitore livellato intelligente di acciaio inossidabile |

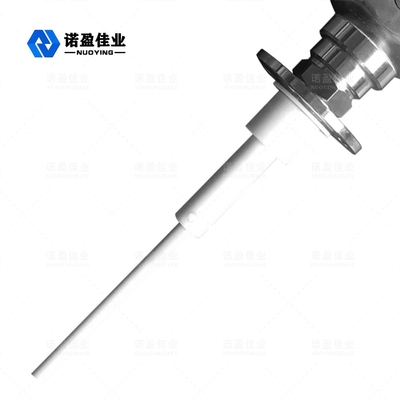

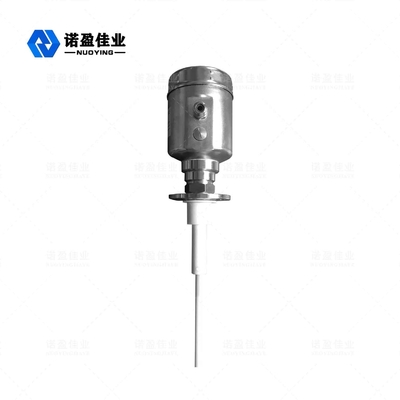

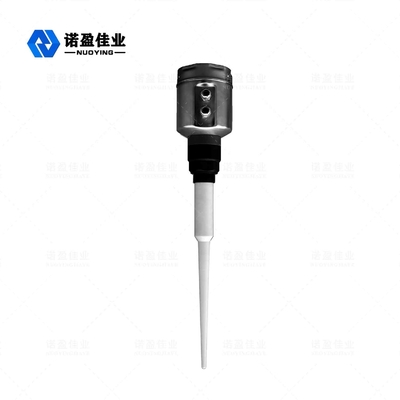

Metro livellato del radar intelligente NYRD801
Principio di funzionamento livellato del tester del radar
Impulsi bassi di energia dell'emissione con la microonda molto breve che trasmette e che riceve i sistemi di antenne. con la velocità della luce. Il tempo di esercizio può essere convertito in componenti elettronici dei segnali livellati. Un tempo speciale per un metodo molto breve di estensione assicura le misure stabili ed accurate.
Anche se i casi più complessi di circostanza, c'è un eco falso, con l'ultima tecnologia di microelaborazione ed il software dell'eliminazione degli errori può analizzare esattamente l'eco livellato materiale.
Input
L'antenna riceve gli impulsi riflessi di microonda e trasmesso al circuito elettronico, i processi del microprocessore questo segnale, identificano gli micro-impulsi generati nell'eco di superficie del materiale. Riconoscimento di segnale corretto di eco dal software intelligente completato fino ad accuratezza di millimetro. La distanza D a partire dalla superficie del materiale e dal tempo di viaggio di impulso T è proporzionale a:
D=C×T/2
Dove la C è la velocità della luce
Poiché la distanza del carro armato vuoto E è conosciuta, quindi il livello L è:
L=E-D
Uscita
Entrando nell'altezza E (= zero) del carro armato vuoto, nell'altezza completa F del carro armato (= completo) ed in alcune applicazioni per fissare i parametri, parametri dell'applicazione adatterà automaticamente lo strumento per misurare l'ambiente. Corrisponde all'uscita 4-20mA.
Parametro tecnico del tester livellato del radar
Applicazione |
Stati di processo semplici, liquido corrosivo, residui, solidi esempi: Serbatoio liquido dell'acqua; Serbatoio dell'acido della soda; Carro armato dei residui; Particelle solide; Piccoli carri armati |
Campo di misura | 20m |
Materiale | PFA, PTFE (facoltativi) |
Processo adattantesi | Filettatura, flangia (facoltativa), |
Temperatura trattata | -40-130℃ |
Presure trattato: | -1~20bar, - 0.1~2MPa |
Ripetibilità | ± 3mm |
Accuratezza | < 0=""> |
Limiti di tasso di frequenza | 6.8GHz |
Protetto contro le esplosioni | EXiaIICT6 |
Grado di protezione | IP67 |
Uscita del segnale | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) |
Alimentazione elettrica | 24VDC |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
Caratteristiche del progetto livellate del tester del radar
◎NYRD801 del metro livellato è adatto a misure senza contatto continue dei liquidi, dei residui e delle palline, la variazione di pressione; la presenza di gas inerti e di situazioni volatili
◎Metodo di misura di impulso di microonda di uso, può essere lavorato normalmente all'interno della banda di frequente industria. Per il fascio di energia più bassa, possono essere installati su vario metalli, contenitore o tubo non metallico, nessun danno agli esseri umani e l'ambiente.
Requisiti livellati dell'installazione del tester del radar
Installazione dentro il carro armato
Opzione ottimizzata dell'installazione
Installazione NYRD801 dentro il carro armato
Installazione standard:
