Campo di misura: | 35m | Accuratezza: | < 0=""> |
---|---|---|---|
materiale di caso: | cassa in acciaio inossidabile | Collegamento trattato: | Flangia (facoltativa), |
Grado di protezione: | Strumento IP67, IP67 dell'esposizione | Temperatura di funzionamento: | -40~130℃ |
Uscita del segnale: | 4-20mA/HART/RS485/Modbus | Pressione trattata: | -1~40BAR |
Evidenziare: | Trasmettitore di livello radar SS304,trasmettitore di livello radar acido 24VDC,sensore di livello acqua radar 24VDC |

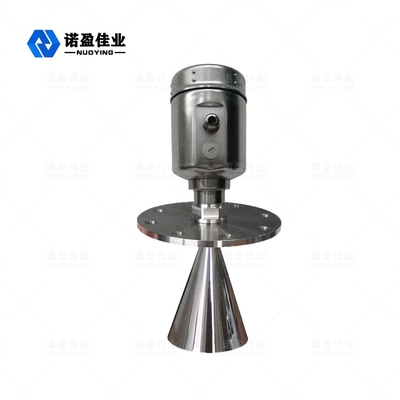

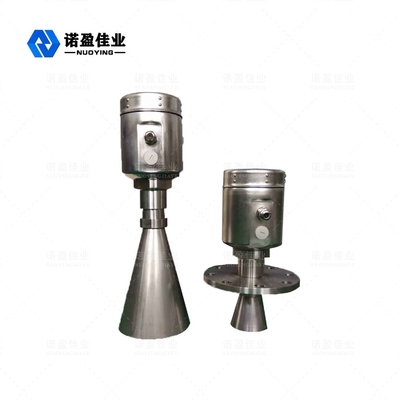

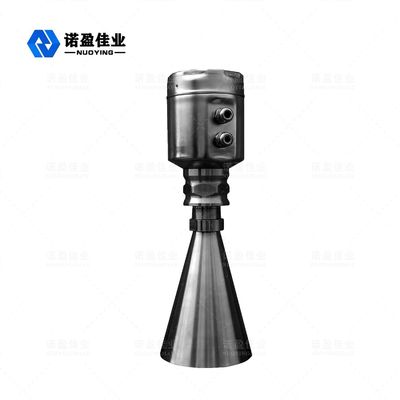

NYRD803 Trasmettitore di livello per misuratore di livello radar intelligente con custodia in acciaio inossidabile
Misuratore di livello radar intelligente NYRD803
Radar Livello metroOperativo Principio
Impulsi di energia a bassa emissione attraverso sistemi di antenna trasmittenti e riceventi a microonde molto brevi.con la velocità della luce.Il tempo di esecuzione può essere convertito nei componenti elettronici dei segnali di livello.Un tempo speciale per un metodo di estensione molto breve garantisce misurazioni stabili e accurate.
Anche se la condizione di casi più complessi, c'è una falsa eco, con la più recente tecnologia di microelaborazione e software di debug in grado di analizzare accuratamente l'eco a livello di materiale.
Radar Livello metroParametro tecnico
Applicazione |
Condizioni di processo semplice, liquido, impasto liquido, solido esempi:Serbatoio di accumulo di acqua liquida;Serbatoio di stoccaggio dell'acido di soda;cisterna per liquami;Particelle solide;Piccoli carri armati |
Campo di misura | 35 m |
Materiale | 304.316 (facoltativo) |
Processo di montaggio | Flangia (opzionale), |
Temperatura di processo | -40-130 ℃ |
Pressione di processo: | -1~40bar,-0.1~4MPa |
Ripetibilità | ± 3 mm |
Precisione | < 0,1% |
Limiti di frequenza | 6,8 GHz |
A prova di esplosione | EXiaIICT6 |
Grado di protezione | IP67 |
Uscita del segnale | 4-20 mA, 4-20 mA/HART (due fili/QUATTRO fili) |
Alimentazione elettrica | 24 V CC |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Ingresso
L'antenna riceve gli impulsi a microonde riflessi e trasmessi al circuito elettronico, il microprocessore elabora questo segnale, identifica i micro-impulsi generati nell'eco superficiale del materiale.Corretto riconoscimento del segnale eco da parte del software intelligente completato con una precisione millimetrica.La distanza D dalla superficie del materiale e il tempo di percorrenza dell'impulso T è proporzionale a:
D=C×T/2
Dove C è la velocità della luce
Poiché la distanza del serbatoio vuoto E è nota, il livello L è:
L=ED
Produzione
Inserendo l'altezza E (= zero) del serbatoio vuoto, l'altezza del serbatoio pieno F (= Fondo Scala) e alcune applicazioni per impostare i parametri, i parametri dell'applicazione adatteranno automaticamente lo strumento alla misura dell'ambiente.Corrisponde all'uscita 4-20 mA.
Radar Livello metroCaratteristiche del progetto
◎ Il misuratore di livello NYRD803 è adatto per misurazioni continue senza contatto di liquidi, liquami e pellet, variazioni di pressione;la presenza di gas inerti e situazioni volatili
◎Utilizzare il metodo di misurazione degli impulsi a microonde, può essere lavorato normalmente all'interno della banda dell'industria frequente.Per il raggio di energia inferiore, può essere installato su una varietà di metalli, contenitori o tubi non metallici, nessun danno per l'uomo e l'ambiente.
Radar Livello metroRequisiti di installazione
Descrizione dell'installazione
Distanza consigliata(1)dalla parete alla parete esterna del tubo corto installato:
Installazione all'interno del serbatoio
