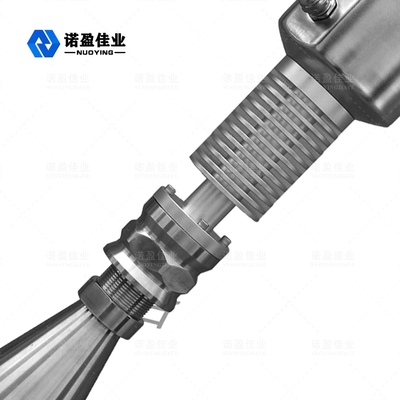

Trasmettitore di livello radar senza contatto SS316 Trasmettitore di livello GWR da 35 m

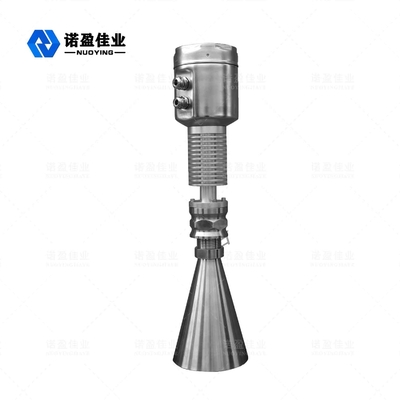

Misuratore di livello radar intelligente con custodia in acciaio inossidabile NYRD803 Trasmettitore di livello da -40 ~ 250 ℃

Misuratore di livello radar intelligente NYRD803

Radar Livello metroOperativo Principio

Impulsi di energia a bassa emissione attraverso sistemi di antenna trasmittenti e riceventi a microonde molto brevi.con la velocità della luce.Il tempo di esecuzione può essere convertito nei componenti elettronici dei segnali di livello.Un tempo speciale per un metodo di estensione molto breve garantisce misurazioni stabili e accurate.
Anche se la condizione di casi più complessi, c'è una falsa eco, con la più recente tecnologia di microelaborazione e software di debug in grado di analizzare accuratamente l'eco a livello di materiale.

Ingresso

L'antenna riceve gli impulsi a microonde riflessi e trasmessi al circuito elettronico, il microprocessore elabora questo segnale, identifica i micro-impulsi generati nell'eco superficiale del materiale.Corretto riconoscimento del segnale eco da parte del software intelligente completato con una precisione millimetrica.La distanza D dalla superficie del materiale e il tempo di percorrenza dell'impulso T è proporzionale a:

D=C×T/2
Dove C è la velocità della luce
Poiché la distanza del serbatoio vuoto E è nota, il livello L è:
L=ED

Produzione

Inserendo l'altezza E (= zero) del serbatoio vuoto, l'altezza del serbatoio pieno F (= Fondo Scala) e alcune applicazioni per impostare i parametri, i parametri dell'applicazione adatteranno automaticamente lo strumento alla misura dell'ambiente.Corrisponde all'uscita 4-20 mA.

Radar Livello metroCaratteristiche del progetto

◎ Il misuratore di livello NYRD803 è adatto per misurazioni continue senza contatto di liquidi, liquami e pellet, variazioni di pressione;la presenza di gas inerti e situazioni volatili
◎Utilizzare il metodo di misurazione degli impulsi a microonde, può essere lavorato normalmente all'interno della banda dell'industria frequente.Per il raggio di energia inferiore, può essere installato su una varietà di metalli, contenitori o tubi non metallici, nessun danno per l'uomo e l'ambiente.

Radar Livello metroRequisiti di installazione

Descrizione dell'installazione

Distanza consigliata(1) dalla parete alla parete esterna del tubo corto installato:

• Una distanza dalla parete del serbatoio: 1/6 del diametro del serbatoio, min.la distanza è di 200 mm
• Installazione non consentita sopra il silo di alimentazione materiale(4)
• Non è consentito l'installazione in posizione centrale(3), nel caso sia installato al centro, causerà un'eco falsa onda, interrompe l'eco dell'onda e causa la perdita del segnale.
• Se la distanza tra il misuratore e la parete del serbatoio non può essere assicurata, i fluidi sulla parete del serbatoio aderiranno causando l'eco della falsa onda, durante il debug del misuratore, l'eco della falsa onda non è stata salvata.

Installazione all'interno del serbatoio

• All'interno del raggio d'onda del segnale, evitare di seguire il materiale da installare (1) Finecorsa, sensore di temperatura, ecc
• Posizione simmetrica (2) anello del vuoto, batteria di riscaldamento, grembiule, ecc.
• Se sono presenti (1)(2) sostanze di disturbo, applicare un tubo a onde guidate per la misurazione.

Opzione di installazione ottimizzata

• Dimensioni dell'antenna: maggiore è la dimensione dell'antenna, minore è l'angolo del fascio d'onda e l'eco dell'onda di interruzione sarà più debole.
• Regolazione dell'antenna: regolare l'antenna sulla posizione di misurazione ottimizzata.
• Tubo a onda guidata: il tubo a onda guidata viene utilizzato per evitare l'eco dell'onda di interferenza.

NYRD803 Installazione all'interno del serbatoio

Installazione standard:

• L'antenna non può essere inclinata verso la parete del serbatoio.
• L'antenna a tromba deve essere estesa all'esterno del tubo corto di installazione;in caso contrario è necessario utilizzare il tubo di prolunga dell'antenna.
• L'antenna a tromba deve essere regolata per essere verticale, non lasciare che il bean punti verso la parete del serbatoio.

Radar Livello metroCondizioni di misurazione

Attenzione

• Il campo di misura conta dal punto in cui il raggio d'onda tocca il fondo del serbatoio, ma in condizioni speciali, se il fondo del serbatoio è concavo o rastremato, non è possibile misurare quando il livello del materiale è inferiore a questo punto.
• Se il mezzo è una costante elettrica medio bassa, quando è al livello del liquido basso, è visibile sul fondo del serbatoio, ora per garantire la precisione della misurazione, suggeriamo di impostare la posizione cero alla posizione C di altezza bassa.
• Teoricamente è possibile raggiungere il punto di punta dell'antenna per la misura, ma considerando l'influenza della corrosione e dell'aderenza, il valore finale del campo di misura deve essere nel punto a 100 mm dalla punta dell'antenna
• Per la protezione contro il troppo pieno, possiamo definire una distanza di sicurezza aggiunta sull'area cieca.
• Loro dentro.il campo di misura è relativo all'antenna.
• In diverse condizioni di concentrazione, le schiume possono assorbire e riflettere il microonde, ma in determinate condizioni è misurabile.
