Dettagli:
|
Campo di misura: | 20m | Limiti di tasso di frequenza: | 6.8GHz |
---|---|---|---|
Materiale: | PFA, PTFE (facoltativi) | Ripetibilità: | ± 3mm |
Temperatura di funzionamento: | -40~130℃ | Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) |
Accuratezza: | < 0=""> | ||
Evidenziare: | Sensore livellato del carro armato del radar di PTFE,Sensore livellato 20ma del carro armato del radar,6.8GHz HART Level Transmitter |

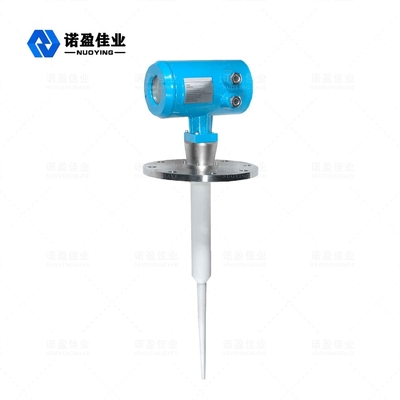

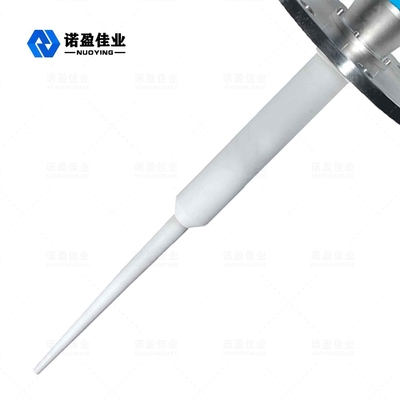

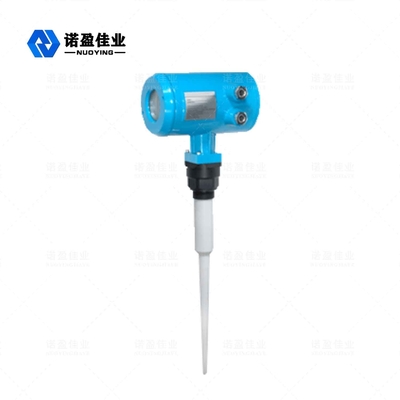

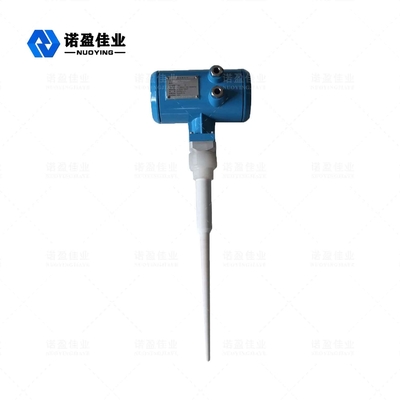

Misuratore di livello radar intelligente NYRD801
Radar Livello metroOperativo Principio
Il misuratore di livello radar è adatto per il livello di materiale liquido, liquame e granulare di misurazione continua senza contatto, adatto per temperatura, variazione di pressione;Dove sono presenti gas inerti e sostanze volatili.
Viene adottato il metodo di misurazione dell'impulso a microonde e può funzionare normalmente nell'intervallo della banda di frequenza industriale.Energia a basso raggio, può essere installata in una varietà di contenitori o tubi metallici, non metallici, nessun danno al corpo umano e all'ambiente.
Radar Livello metroParametro tecnico
Applicazione |
Condizioni di processo semplice, liquido corrosivo, impasto liquido, solido esempi:Serbatoio di accumulo di acqua liquida;Serbatoio di stoccaggio dell'acido di soda;cisterna per liquami;Particelle solide;Piccoli carri armati |
Campo di misura | 20 m |
Materiale | PFA, PTFE (opzionale) |
Processo di montaggio | Filettatura, flangia (opzionale), |
Temperatura di processo | -40-130 ℃ |
Pressione di processo: | -1~20bar,-0.1~2MPa |
Ripetibilità | ± 3 mm |
Precisione | < 0,1% |
Limiti di frequenza | 6,8 GHz |
A prova di esplosione | EXiaIICT6 |
Grado di protezione | IP67 |
Uscita del segnale | 4-20 mA, 4-20 mA/HART (due fili/QUATTRO fili) |
Alimentazione elettrica | 24 V CC |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Radar Livello metroCaratteristiche del progetto
◎ Il misuratore di livello NYRD801 è adatto per misure continue senza contatto di liquidi, liquami e pellet, variazioni di pressione;la presenza di gas inerti e situazioni volatili
◎Utilizzare il metodo di misurazione degli impulsi a microonde, può essere lavorato normalmente all'interno della banda dell'industria frequente.Per il raggio di energia inferiore, può essere installato su una varietà di metalli, contenitori o tubi non metallici, nessun danno per l'uomo e l'ambiente.
Radar Livello metroRequisiti di installazione
Descrizione dell'installazione
Distanza consigliata(1)dalla parete alla parete esterna del tubo corto installato:
NYRD801 Installazione all'interno del serbatoio
