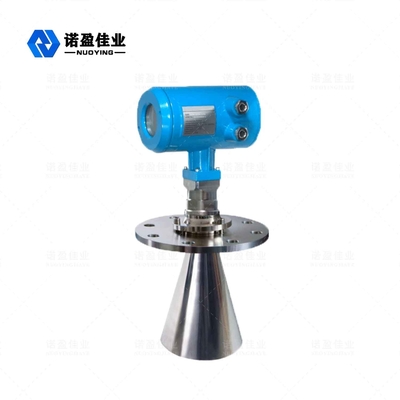

Misuratore di livello radar in alluminio pressofuso 20mA HART Slurry particelle solide

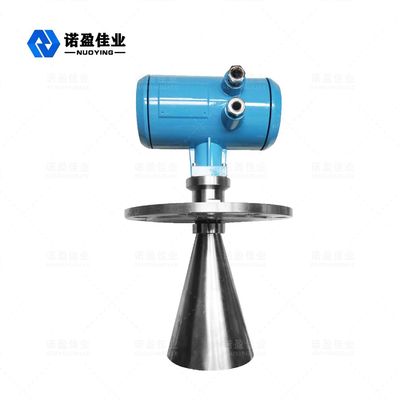

NYRD803 Trasmettitore di livello per misuratore di livello radar intelligente con custodia in acciaio inossidabile

Misuratore di livello radar intelligente NYRD803

Radar Livello metroOperativo Principio

L'impulso di energia a bassa emissione è molto breve dal sistema di antenna di trasmissione e ricezione di microonde.Alla velocità della luce.Il tempo di funzionamento può essere convertito nel segnale di livello dei componenti elettronici.Il tempo speciale di un metodo di estensione molto breve garantisce misurazioni stabili e accurate.

La falsa eco apparirà anche in condizioni complicate.Con l'aiuto della più recente tecnologia di microelaborazione e software di debug, l'eco del livello del materiale può essere analizzato accuratamente.

Radar Livello metroParametro tecnico

※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!

Radar Livello metroCaratteristiche del progetto

◎ Il misuratore di livello NYRD803 è adatto per misurazioni continue senza contatto di liquidi, liquami e pellet, variazioni di pressione;la presenza di gas inerti e situazioni volatili
◎Utilizzare il metodo di misurazione degli impulsi a microonde, può essere lavorato normalmente all'interno della banda dell'industria frequente.Per il raggio di energia inferiore, può essere installato su una varietà di metalli, contenitori o tubi non metallici, nessun danno per l'uomo e l'ambiente.

Radar Livello metroRequisiti di installazione

Opzione di installazione ottimizzata

• Dimensioni dell'antenna: maggiore è la dimensione dell'antenna, minore è l'angolo del fascio d'onda e l'eco dell'onda di interruzione sarà più debole.
• Regolazione dell'antenna: regolare l'antenna sulla posizione di misurazione ottimizzata.
• Tubo a onda guidata: il tubo a onda guidata viene utilizzato per evitare l'eco dell'onda di interferenza.

NYRD803 Installazione all'interno del serbatoio

Installazione standard:

• L'antenna non può essere inclinata verso la parete del serbatoio.
• L'antenna a tromba deve essere estesa all'esterno del tubo corto di installazione;in caso contrario è necessario utilizzare il tubo di prolunga dell'antenna.
• L'antenna a tromba deve essere regolata per essere verticale, non lasciare che il bean punti verso la parete del serbatoio.

Radar Livello metroCondizioni di misurazione

Attenzione

• Il campo di misura conta dal punto in cui il raggio d'onda tocca il fondo del serbatoio, ma in condizioni speciali, se il fondo del serbatoio è concavo o rastremato, non è possibile misurare quando il livello del materiale è inferiore a questo punto.
• Se il mezzo è una costante elettrica medio bassa, quando è al livello del liquido basso, è visibile sul fondo del serbatoio, ora per garantire la precisione della misurazione, suggeriamo di impostare la posizione cero alla posizione C di altezza bassa.
• Teoricamente è possibile raggiungere il punto di punta dell'antenna per la misura, ma considerando l'influenza della corrosione e dell'aderenza, il valore finale del campo di misura deve essere nel punto a 100 mm dalla punta dell'antenna
• Per la protezione contro il troppo pieno, possiamo definire una distanza di sicurezza aggiunta sull'area cieca.
• Loro dentro.il campo di misura è relativo all'antenna.
• In diverse condizioni di concentrazione, le schiume possono assorbire e riflettere il microonde, ma in determinate condizioni è misurabile.
