Dettagli:
|
Campo di misura: | 35m | Alimentazione elettrica: | 24VDC, 220VAC (facoltativi) |
---|---|---|---|
Tipo dell'antenna: | tipo ad alta temperatura | Collegamento trattato: | Flangia (facoltativa), |
Protetto contro le esplosioni: | EXiaIICT6 | Temperatura di funzionamento: | -40~250℃ |
Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Pressione trattata: | -0.1-4MPa, -1~40BAR |
Evidenziare: | Trasmettitore di livello radar EXia II CT6,trasmettitore di livello radar 4MPa,trasmettitori di livello a microonde guidati 4MPa |

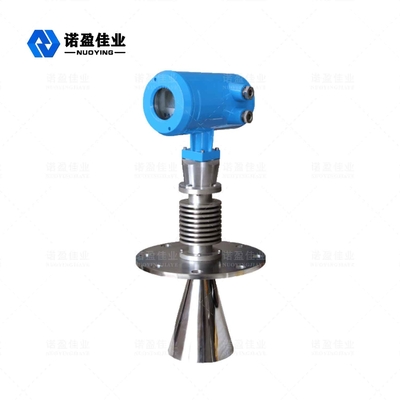

Misuratore di livello radar intelligente NYRD803, tipo ad alta temperatura, campo di misura: 0 ~ 35 m, -40 ~ 250 ℃, -0,1-4 MPa, 4-20 mA/HART
Misuratore di livello radar intelligente NYRD803
Radar Livello metroOperativo Principio
Il misuratore di livello radar è adatto per il livello di materiale liquido, liquame e granulare di misurazione continua senza contatto, adatto per temperatura, variazione di pressione;Dove sono presenti gas inerti e sostanze volatili.
Viene adottato il metodo di misurazione dell'impulso a microonde e può funzionare normalmente nell'intervallo della banda di frequenza industriale.Energia a basso raggio, può essere installata in una varietà di contenitori o tubi metallici, non metallici, nessun danno al corpo umano e all'ambiente.
Radar Livello metroParametro tecnico
Applicazione |
Condizioni di processo semplice, liquido, impasto liquido, solido esempi:Serbatoio di accumulo di acqua liquida;Serbatoio di stoccaggio dell'acido di soda;cisterna per liquami;Particelle solide;Piccoli carri armati |
Campo di misura | 35 m |
Materiale | 304.316 (facoltativo) |
Processo di montaggio | Flangia (opzionale), |
Temperatura di processo | -40-250 ℃ |
Pressione di processo: | -1~40bar,-0.1~4MPa |
Ripetibilità | ± 3 mm |
Precisione | < 0,1% |
Limiti di frequenza | 6,8 GHz |
A prova di esplosione | EXiaIICT6 |
Grado di protezione | IP67 |
Uscita del segnale | 4-20 mA, 4-20 mA/HART (due fili/QUATTRO fili) |
Alimentazione elettrica | 24 V CC |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!

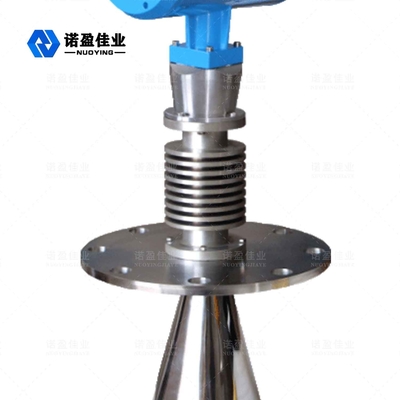

L'antenna del misuratore di livello radar per unire la struttura del radiatore, il radiatore è una sorta di dispositivo di raffreddamento di componenti di elettroni caldi utilizzato da apparecchi elettrici, realizzato in più di 304/316 di materiale come la struttura in lamiera di acciaio inossidabile.Il dissipatore di calore può rendere il calore dei componenti una conduzione più efficace, in modo che il prodotto possa essere applicato a temperature più elevate.
Radar Livello metroCaratteristiche del progetto
◎ Il misuratore di livello NYRD803 è adatto per misurazioni continue senza contatto di liquidi, liquami e pellet, variazioni di pressione;la presenza di gas inerti e situazioni volatili
◎Utilizzare il metodo di misurazione degli impulsi a microonde, può essere lavorato normalmente all'interno della banda dell'industria frequente.Per il raggio di energia inferiore, può essere installato su una varietà di metalli, contenitori o tubi non metallici, nessun danno per l'uomo e l'ambiente.
Radar Livello metroRequisiti di installazione
Descrizione dell'installazione
Distanza consigliata(1)dalla parete alla parete esterna del tubo corto installato:
Installazione all'interno del serbatoio
