Dettagli:
|
Campo di misura: | 40m | Tipo dell'antenna: | tipo della lamina piana |
---|---|---|---|
Applicazione: | Liquidi, polvere, particelle, ecc corrosivi | Gamma di frequenza: | 2Connessione al processo 6GHz |
Grado di protezione: | IP67 | Temperatura di funzionamento: | -40~260℃ |
Uscita del segnale: | 4-20mA/HART (bifilare/a quattro vie) | Pressione trattata: | -10-40bar |
Evidenziare: | Trasmettitore livellato del radar dello schermo piatto,Trasmettitore livellato 4MPa del radar del PTFE,4MPa ha guidato il trasmettitore livellato dell'onda |

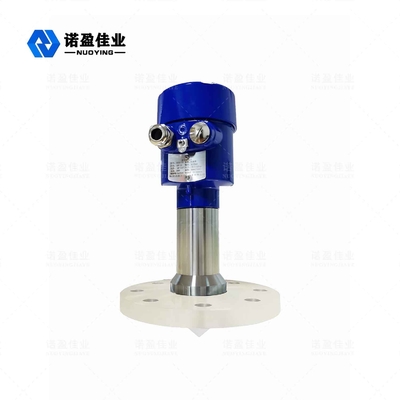

metro livellato del radar piano di 26GHz NYRD-PB-B
Il metro livellato del radar dello schermo piatto è uno strumento di misura del livello ad alta frequenza del radar 26GHz con una distanza massima di misura di 40 metri. L'antenna più ulteriormente è ottimizzata ed il nuovo microprocessore veloce può eseguire l'analisi più ad alta velocità del segnale e l'elaborazione, di modo che lo strumento può essere utilizzato in alcune occasioni complesse quali vapore, schiuma, polvere, cristallizzazione, condensazione, ecc…
Parametro tecnico del tester livellato del radar
Modello | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
Applicazione tipica | Vapore, foschia, schiuma, forte corrosione, cristallizzazione, condensazione, adesione, ecc. | ||||
Trasmetta la frequenza | 26GHz | ||||
Campionamento di eco | 100 times/s | ||||
Materiale dell'antenna | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
Gamma | 40m | ||||
Accuratezza | 0.05%~0.1%F.S | ||||
Potere del rifornimento | 24VDC (bifilare, a quattro vie), CA 220V | ||||
Potere | 3W | ||||
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… | ||||
Temperatura trattata | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
Pressione trattata | -0.1~2.0MPa | ||||
Collegamento trattato | Sostegno, flangia (facoltativa) | ||||
Interfaccia elettrica | M20×1. 5, ½ «NPT | ||||
Classe di protezione | IP 67 | ||||
Grado protetto contro le esplosioni | ExiaCT6Ⅱ GA, Ⅱ CT6 GB di Exd |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!

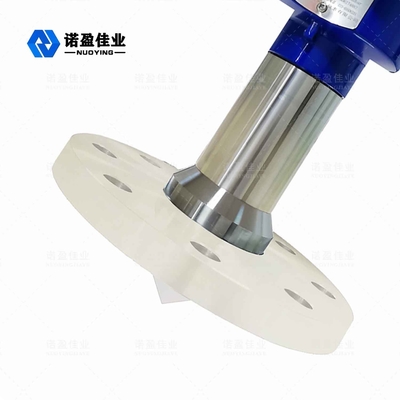

L'antenna livellata del tester del radar dello schermo piatto facendo uso del materiale di PTFE, PTFE (PTFE o PTFE), conosciuto comunemente come «re della plastica», si compone di tetrafluoroetilene tramite la polimerizzazione dei composti del polimero, ha stabilità chimica eccellente, l'alta resistenza della corrosione, sigillamento, la lubrificazione non è isolamento appiccicoso e elettrico e la buona resistenza antinvecchiamento, PTFE ha le seguenti caratteristiche:
Principio di funzionamento livellato del tester del radar
L'antenna livellata del radar emette gli impulsi stretti di microonda, che sono trasmessi verso il basso tramite l'antenna. Dopo che l'impulso tocca la superficie del medium misurato, è riflesso indietro ed è ricevuto dal sistema di antenne ancora ed il segnale è trasmesso alla parte del circuito elettronico ed automaticamente è convertito in segnale livellato (perché la velocità della propagazione di impulso è estremamente veloce, l'onda elettromagnetica raggiunge l'obiettivo ed è riflessa di nuovo al ricevitore. Il tempo speso è quasi istantaneo).
Come l'immagine mostra:
Regolazione di A.Range, adeguamento basso (4mA) Adeguamento di B.High (20mA) Gamma di zona di C.Blind
Fornisca di rimandi la superficie per la misura: Il fondo del filo o la superficie di tenuta della flangia.
Nota: Quando facendo uso della sincronizzazione del livello del radar, assicuri che il livello elevato materiale non possa entrare nell'area cieca di misura (area come appare dalla C la figura).
Caratteristiche del progetto livellate del tester del radar
◎L'antenna è piccola nella dimensione, facile installare; radar senza contatto, nessun'usura e nessun inquinamento.
◎Inalterato dai cambiamenti di corrosione, della schiuma, del vapore acqueo, di temperatura e di pressione.
◎L'angolo d'apertura è piccolo e l'energia è concentrata, che migliora la capacità e gli aiuti di eco di evitare l'interferenza.
◎L'area cieca di misura è più piccola e può anche raggiungere i buoni risultati per la piccola misura del carro armato.
◎Alto rapporto segnale-rumore per la prestazione migliore anche nelle circostanze di variazione.
