Sensore livellato liquido flangiato IP67 24VDC 40BAR 0,05% FS del radar di 40m

Sensore livellato liquido flangiato IP67 24VDC 40BAR 0,05% FS del radar di 40m

Marchio: NUOYINGJIAYE
Numero di modello: NYRD-PB-C
MOQ: 1
prezzo: $400 to $1800
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 300 pezzi/pre mese
Informazioni dettagliate
Luogo di origine:
La Cina
Certificazione:
Explosion-proof certificate
Campo di misura:
20m
Campionamento di eco:
100 times/s
Materiale:
PFA
Collegamento trattato:
Flangia (facoltativa)
Grado di protezione:
Strumento IP67, IP67 dell'esposizione
Temperatura di funzionamento:
-40~260℃
Interfaccia elettrica:
M20×1. 5, ½ «NPT
Grado protetto contro le esplosioni:
ExiaCT6Ⅱ GA, Ⅱ CT6 GB di Exd
Imballaggi particolari:
40cm×30cm×30cm
Capacità di alimentazione:
300 pezzi/pre mese
Evidenziare:

sensore livellato liquido del radar di 40m

,

Sensore livellato liquido IP67 del radar

,

24VDC ha guidato il sensore livellato del radar

Descrizione del prodotto

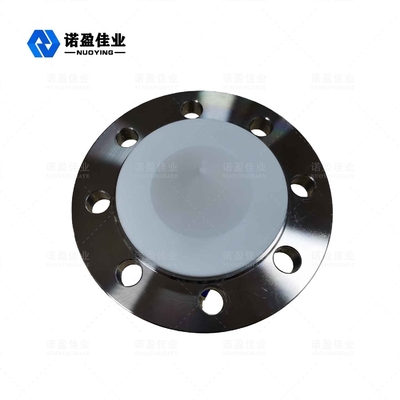

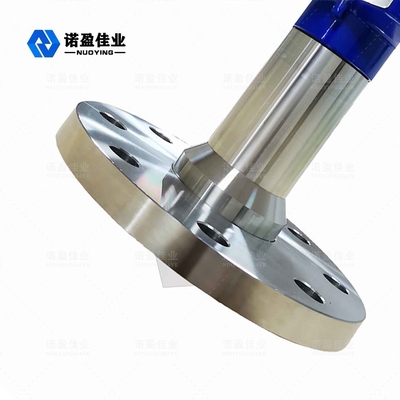

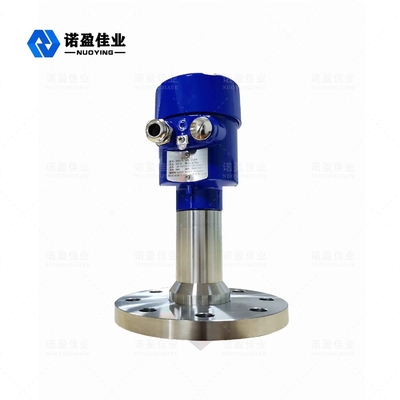

26GHz NYRD-PB-C piatto Radar Livello metro



Il misuratore di livello radar a pannello piatto è uno strumento di misura del livello radar ad alta frequenza a 26 GHz con una distanza di misurazione massima di 40 metri.L'antenna è ulteriormente ottimizzata e il nuovo microprocessore veloce può eseguire analisi ed elaborazione del segnale a velocità più elevate, in modo che lo strumento possa essere utilizzato in alcune occasioni complesse come vapore, schiuma, polvere, cristallizzazione, condensa, ecc.



Radar Livello metroParametro tecnico



Modello NYRD-PB-A NYRD-PB-B NYRD-PB-C NYRD-PB-D NYRD-PB-E
Applicazione tipica Vapore, nebbia, schiuma, forte corrosione, cristallizzazione, condensazione, adesione, ecc.
Frequenza di trasmissione 26 GHz
Campionamento dell'eco 100 volte/s
Materiale dell'antenna PTFE+304 PTFE PTFE+304 PTFE+304 PFA
Allineare 40 m
Precisione 0,05%~0,1%FS
Fornire energia 24 V CC (a due fili, a quattro fili), 220 V CA
Energia 3W
Uscita del segnale 4...20mA/HART/RS485/Modbus...
Temperatura di processo -40~+130℃ -40~+130℃ -40~+260℃ -40~+130℃ -40~+130℃
Pressione di processo -0,1~2,0MPa
Connessione al processo Staffa, flangia (opzionale)
Interfaccia elettrica M20×1.5, ½" NPT
Classe di protezione IP 67
Grado antideflagrante ExiaⅡCT6 Ga, ExdⅡCT6 Gb



 Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!



Radar Livello metroOperativo Principio



L'antenna di livello radar emette impulsi a microonde stretti, che vengono trasmessi verso il basso attraverso l'antenna.Dopo che l'impulso ha toccato la superficie del mezzo misurato, viene riflesso e ricevuto nuovamente dal sistema di antenna, e il segnale viene trasmesso alla parte del circuito elettronico e convertito automaticamente in un segnale di livello (perché la velocità di propagazione dell'impulso è estremamente veloce, l'onda elettromagnetica raggiunge il bersaglio e viene riflessa al ricevitore (il tempo impiegato è quasi istantaneo).



Sensore livellato liquido flangiato IP67 24VDC 40BAR 0,05% FS del radar di 40m 0

Radar Livello metroRequisiti di installazione



  • Il misuratore di livello radar è installato a 1/4 o 1/6 del diametro del serbatoio.Nota: la distanza minima dalla parete del serbatoio deve essere di 500 mm. Figura 1: ① Piano di riferimento, ② Centro o asse di simmetria del contenitore.
  • Il serbatoio conico è piatto, che può essere installato al centro del serbatoio, che può garantire la misurazione fino al fondo del serbatoio conico.Come la figura 2
  • Metodo di installazione della porta a portale: la plastica o l'antenna possono anche essere installate in modo fisso attraverso la porta a portale, come illustrato nella figura 3



Sensore livellato liquido flangiato IP67 24VDC 40BAR 0,05% FS del radar di 40m 1



Radar Livello metroInstallazione errata



  • Il serbatoio conico non può essere installato sopra l'ingresso. Nota: in caso di installazione all'esterno, è necessario adottare misure di protezione solare e antipioggia.Figura 4: ① Giusto, ② Sbagliato
  • Quando ci sono ostacoli nel serbatoio che influiscono sulla misurazione, è necessario installare un riflettore per misurare normalmente.Figura 5:① Giusto,② Sbagliato

Sensore livellato liquido flangiato IP67 24VDC 40BAR 0,05% FS del radar di 40m 2
