Dettagli:
|
| Campo di misura: | 20m | Alimentazione elettrica: | 24VDC |
|---|---|---|---|
| Materiale: | PFA/PTFE | Collegamento trattato: | Flangia |
| Grado di protezione: | Strumento IP67, IP67 dell'esposizione | Temperatura di funzionamento: | -40~260℃ |
| Uscita del segnale: | 4-20mA, 4-20mA/HART (bifilari/a quattro vie) | Accuratezza: | 0.05%~0.1%F.S |
| Evidenziare: | Trasduttore di livello radar piatto Modbus,trasduttore di livello radar PFA PTFE,sensore di livello del liquido radar PFA PTFE |
||

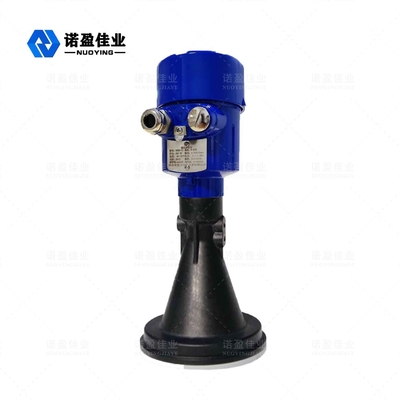

26GHz NYRD-PB-E piatto Radar Livello metro
Il misuratore di livello radar a pannello piatto è uno strumento di misura del livello radar ad alta frequenza a 26 GHz con una distanza di misurazione massima di 40 metri.L'antenna è ulteriormente ottimizzata e il nuovo microprocessore veloce può eseguire analisi ed elaborazione del segnale a velocità più elevate, in modo che lo strumento possa essere utilizzato in alcune occasioni complesse come vapore, schiuma, polvere, cristallizzazione, condensa, ecc.
Radar Livello metroParametro tecnico
| Modello | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Applicazione tipica | Vapore, nebbia, schiuma, forte corrosione, cristallizzazione, condensazione, adesione, ecc. | ||||
| Frequenza di trasmissione | 26 GHz | ||||
| Campionamento dell'eco | 100 volte/s | ||||
| Materiale dell'antenna | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| Allineare | 40 m | ||||
| Precisione | 0,05%~0,1%FS | ||||
| Fornire energia | 24 V CC (a due fili, a quattro fili), 220 V CA | ||||
| Energia | 3W | ||||
| Uscita del segnale | 4...20mA/HART/RS485/Modbus... | ||||
| Temperatura di processo | -40～+130℃ | -40～+130℃ | -40～+260℃ | -40～+130℃ | -40～+130℃ |
| Pressione di processo | -0,1~2,0MPa | ||||
| Connessione al processo | Staffa, flangia (opzionale) | ||||
| Interfaccia elettrica | M20×1.5, ½" NPT | ||||
| Classe di protezione | IP 67 | ||||
| Grado antideflagrante | ExiaⅡCT6 Ga, ExdⅡCT6 Gb | ||||
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Radar Livello metroOperativo Principio
L'antenna di livello radar emette impulsi a microonde stretti, che vengono trasmessi verso il basso attraverso l'antenna.Dopo che l'impulso ha toccato la superficie del mezzo misurato, viene riflesso e ricevuto nuovamente dal sistema di antenna, e il segnale viene trasmesso alla parte del circuito elettronico e convertito automaticamente in un segnale di livello (perché la velocità di propagazione dell'impulso è estremamente veloce, l'onda elettromagnetica raggiunge il bersaglio e viene riflessa al ricevitore (il tempo impiegato è quasi istantaneo).
Radar Livello metroCaratteristiche del progetto
◎ L'antenna è di piccole dimensioni, facile da installare;radar senza contatto, nessuna usura e nessun inquinamento.
◎ Insensibile a corrosione, schiuma, vapore acqueo, variazioni di temperatura e pressione.
◎ L'angolo del fascio è piccolo e l'energia è concentrata, il che migliora la capacità dell'eco e aiuta a evitare interferenze.
◎ L'area cieca di misurazione è più piccola e può anche ottenere buoni risultati per la misurazione di piccoli serbatoi.
◎ Elevato rapporto segnale/rumore per prestazioni migliori anche in condizioni fluttuanti.
