Dettagli:
|
| Lunghezza della barretta della sonda: | 500mm (personalizzabile come richiesto) | Alimentazione elettrica: | 24VDC, 220VAC (facoltativi) |
|---|---|---|---|
| Materiale: | 316+ ceramico (facoltativo) | Collegamento trattato: | La filettatura, flangia (facoltativa), ha flangiato |
| Pressione trattata: | < 2=""> | Temperatura di funzionamento: | > °C +260 |
| Grado di protezione: | IP67 | Grado protetto contro le esplosioni: | Exia IICT6 (facoltativo) |
| Evidenziare: | Interruttore di livello di ammissione RF con sonda in ceramica,interruttore di livello di ammissione RF 500 mm,sensore di livello di tipo di ammissione 500 mm |
||

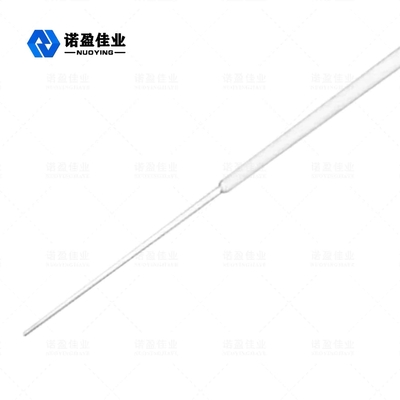

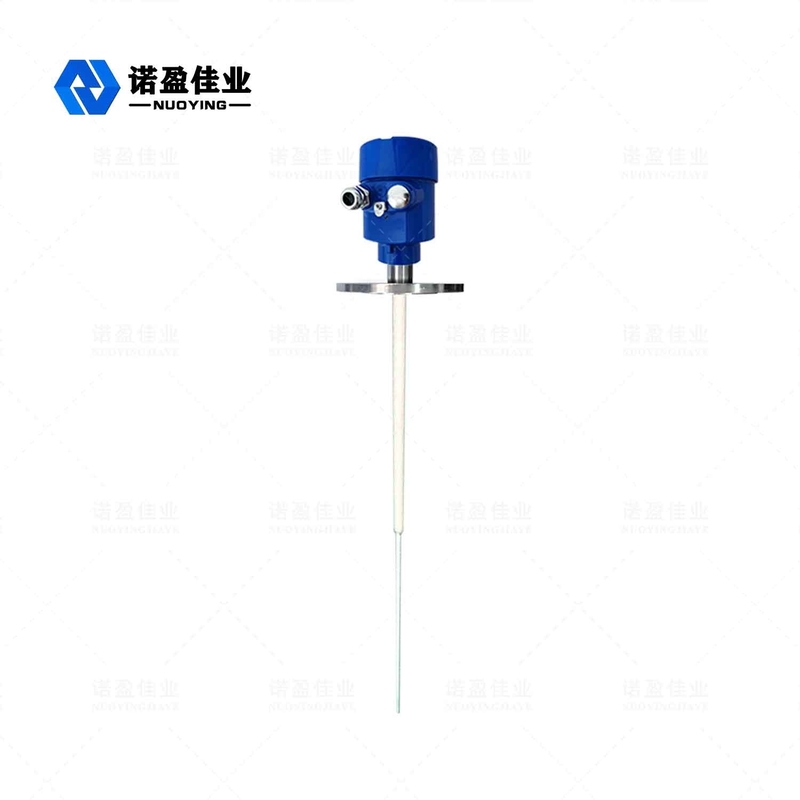

NYSP-L863 (tipo per alte temperature)Interruttore di ammissione RF
L'interruttore di ammissione RF è anche spesso chiamato misuratore di livello di ammissione RF o misuratore di livello di ammissione RF.L'ammettenza Rf è una nuova tecnologia di controllo del livello sviluppata dal capacitivo, che è più affidabile, più accurata e più ampiamente applicabile.È un aggiornamento della tecnologia di livello capacitivo.La cosiddetta ammettenza rf, il significato dell'ammettenza al reciproco dell'impedenza elettrica, il suo elemento per componente resistiva, capacitiva, la componente percettiva integrata e lo spettro radio a radiofrequenza o ad alta frequenza, quindi l'ammettenza a radiofrequenza può essere intesa come l'ammettenza è misurata con onde radio ad alta frequenza.Quando lo strumento è in funzione, il sensore dello strumento forma il valore di ammettenza con la parete del serbatoio e il mezzo misurato.Quando il livello cambia, il valore dell'ammettenza cambia di conseguenza.L'unità di circuito converte il valore di ammettenza misurato nell'uscita del segnale di livello per realizzare la misura di livello.
Interruttore di ammissione RF NYSPParametro tecnico
| Applicazioni | liquido, particella, particella, controllo di posizione solido, particolarmente per alto |
| Materiale | 316+ Ceramica (opzionale) |
| Lunghezza dell'asta della sonda | 500mm (personalizzabile secondo necessità) |
| Alimentazione elettrica | 24 V CC, 220 V CA (opzionale) |
| Temperatura di processo | > +260°C |
| Pressione di processo | < 2,0 MPa |
| Connessione al processo | Filettatura, flangia (opzionale) |
| Ritardo | 0〜30s regolabile |
| Protezione da perdita di potenza | apri, chiudi, campo commutabile |
| Relè di uscita | uscita bipolare, doppia corsa (DPDT), 5 A, 24 V CC o 5 A, 220 V CA |
| Grado di protezione | IP67 |
| Grado antideflagrante | Exia IICT6 (opzionale) |
※ Nota: i prodotti possono essere personalizzati in base alle esigenze specifiche degli utenti!
Prima di collegare l'interruttore di livello di ammissione RF, assicurarsi che lo strumento e l'alimentazione siano coerenti (ad es. strumento a 220 V CA e alimentazione a 220 V CA).
A .Tipo di alimentazione di linea (115VA.C o 230VA..C) Collegamento della linea di alimentazione CA: linea fuoco (H), linea media (N) e filo di terra (G), se il filo non ha lo standard nero, bianco , verde tre colori, attenzione a non confondere il piombo.Nota: la messa a terra deve essere collegata a terra.
B. Alimentazione CC (24 V CC)
Collegamento del cavo di alimentazione a 24 V CC: l'estremità originale (H) è -24 V (+), l'estremità originale (N) è l'estremità comune (-) e l'estremità originale (G) è ancora il filo di terra (G), Nota: deve essere groxinded.
C .Collegamento del relè di comando
Il contatto di uscita del relè di tipo A NYSP è di tipo C, due gruppi di doppio polo a doppia corsa, 10 A, 115 VA.C, impedenza.Il carico leggero a bassa induttanza può essere utilizzato per l'elettrovalvola o l'allarme.I carichi di induttanza pesanti devono essere azionati da relè intermedi.La figura seguente mostra le tre modalità di connessione comuni delle funzioni di controllo del livello del punto.
