Dettagli:
|
| Accuratezza: | 1.5-3mm | Alimentazione elettrica: | Energia solare 24VDC |
|---|---|---|---|
| Gamma: | 80m | Collegamento trattato: | Installazione del sostegno |
| Temperatura trattata: | -40~80℃ | Temperatura di funzionamento: | -40~80℃ |
| Uscita del segnale: | HART/RS485/Modbus… | Potere: | 3W |
| Evidenziare: | Trasmettitore livellato del radar ad alta frequenza,Trasmettitore livellato 20ma RS485 del radar,Sensore livellato del carro armato del radar RS485 |
||

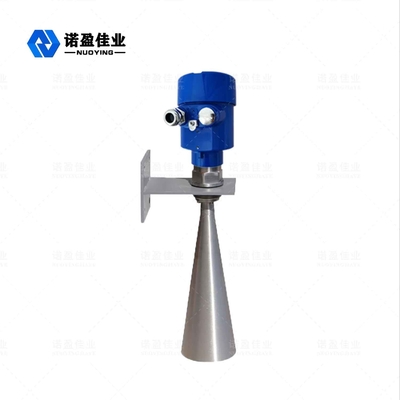

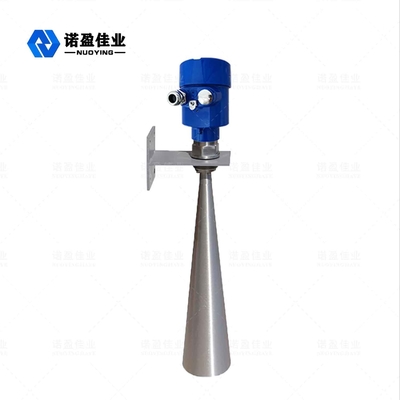

metro livellato del radar di 26GHz NYRD-SL
Il metro livellato del radar di NYRD-SL, anche conosciuto come il radar del livello dell'acqua, è un apparecchio elettronico che usa le onde elettromagnetiche per individuare gli obiettivi. La sua funzione principale è di effettuare il monitoraggio di tutela dell'acqua, il trattamento delle acque e l'avvertimento dell'inondazione. Il principio di misura principale è di inviare l'impulso del radar dall'antenna di percezione del livello dell'acqua del radar, che riceve l'impulso ha riflesso indietro dalla superficie e dalle annotazioni dell'acqua il tempo T. Poiché la velocità C della propagazione dell'onda elettromagnetica è una costante, la distanza D alla superficie dell'acqua può essere ottenuta.
Parametro tecnico del tester livellato del radar
| Applicazione tipica | Livello dell'acqua del monitoraggio di fiumi, di canali, di canali e di banchi |
| Trasmetta la frequenza | 26GHz |
| Accuratezza | 1.5-3mm |
| Gamma | 30m 80m 120m |
| Materiale dell'antenna | 304 316L (facoltativi) |
| Campionamento di eco | 100 times/s |
| Temperatura trattata | -40~80℃ |
| Umidità ambientale | 0~90% |
| Risoluzione | 1mm |
| Collegamento trattato | Installazione del sostegno |
| Interfaccia elettrica | M20×1. 5, ½ «NPT |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Potere del rifornimento | 24V CC di CC 12V (facoltativa) |
| Potere | 3W |
| Attività in corso | ≤10MA |
| Classe di protezione | IP67 |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
Principio di funzionamento livellato del tester del radar
L'antenna livellata del radar emette gli impulsi stretti di microonda, che sono trasmessi verso il basso tramite l'antenna. Dopo che l'impulso tocca la superficie del medium misurato, è riflesso indietro ed è ricevuto dal sistema di antenne ancora ed il segnale è trasmesso alla parte del circuito elettronico ed automaticamente è convertito in segnale livellato (perché la velocità della propagazione di impulso è estremamente veloce, l'onda elettromagnetica raggiunge l'obiettivo ed è riflessa di nuovo al ricevitore. Il tempo speso è quasi istantaneo).
Caratteristiche del progetto livellate del tester del radar
Campo livellato di applicazione del tester del radar
