Dettagli:
|
| Campo di misura: | 80m | materiale di caso: | cassa della fusion d'alluminio |
|---|---|---|---|
| Materiale dell'antenna: | 304 316L | Collegamento trattato: | flangia universale, morsetto e staffa sono opzionali |
| Campionamento di eco: | 100 times/s | Temperatura di funzionamento: | -40~80℃ |
| Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… | Potere: | 3W |
| Evidenziare: | Indicatore di livello del radar parabolico dell'antenna,Indicatore di livello del radar di misura di altezza del carro armato,Calibro parabolico del carro armato del radar dell'antenna |
||

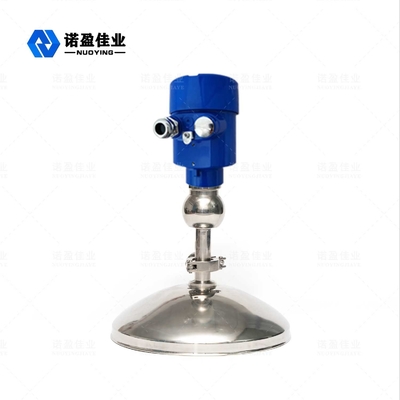

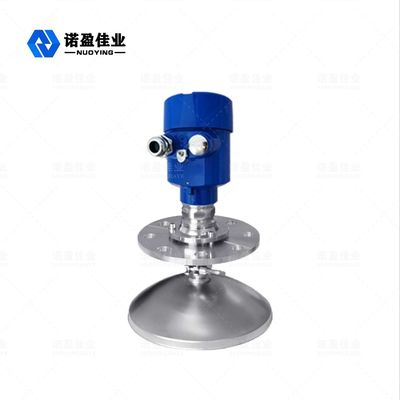

metro livellato del radar di 26GHz NYRD-810
L'indicatore di livello del radar parabolico dell'antenna NYRD-810 è utilizzato per la misura di altezza del livello materiale del carro armato. L'antenna dell'indicatore di livello del radar ad alta frequenza emette gli impulsi estremamente stretti di microonda. Questo impulso si propaga nello spazio alla velocità della luce ed incontra la superficie del medium misurato. La parte della sua energia è riflessa indietro ed è ricevuta dalla stessa antenna.
L'intervallo di tempo fra l'impulso trasmesso e l'impulso ricevuto è proporzionale alla distanza fra l'antenna e la superficie del medium misurato. dovuto la velocità estremamente alta delle onde elettromagnetiche, l'intervallo di tempo della propagazione fra l'impulso trasmesso e l'impulso ricevuto è molto piccolo (ordine di nanosecondo) e difficile da confermare. Il metro livellato del radar ad alta frequenza 26G usa una tecnologia relativa speciale della soluzione che può identificare esattamente l'intervallo di tempo fra l'impulso trasmesso e l'impulso ricevuto, in modo da più ulteriormente calcolare la distanza fra l'antenna e la superficie del medium misurato.
Parametro tecnico del tester livellato del radar
| Applicazione tipica | Solidi del monitoraggio, polvere, particelle, ecc |
| Trasmetta la frequenza | 26GHz |
| Accuratezza | 3mm |
| Gamma | 80m |
| Materiale dell'antenna | 304 316L (facoltativi) |
| Campionamento di eco | 100 times/s |
| Temperatura trattata | -40~130℃ |
| Umidità ambientale | 0~90% |
| Risoluzione | 1mm |
| Collegamento trattato | Installazione del sostegno o della flangia |
| Interfaccia elettrica | M20×1. 5, ½ «NPT |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Potere del rifornimento | CC 24V (facoltativa) |
| Potere | 3W |
| Grado protetto contro le esplosioni | ExiaCT6Ⅱ (facoltativo) |
| Classe di protezione | IP67 |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
