Dettagli:
|
| Campo di misura: | 30M | Trasmetta la frequenza: | 26GHz |
|---|---|---|---|
| Dimensione dell'antenna: | φ46 mm | Temperatura di funzionamento: | -40~130℃ |
| Accuratezza: | 3mm | Applicazione tipica: | Temperatura, pressione e liquido leggermente corrosivo ecc |
| Grado protetto contro le esplosioni: | Exia IICT6 (facoltativo) | Potere del rifornimento: | 24V CC 220VAC (facoltativa) |
| Evidenziare: | Trasmettitore di livello radar con antenna da 46 mm,trasmettitore di livello radar 26 GHz,trasmettitori di livello a microonde guidati a prova di esplosione |
||

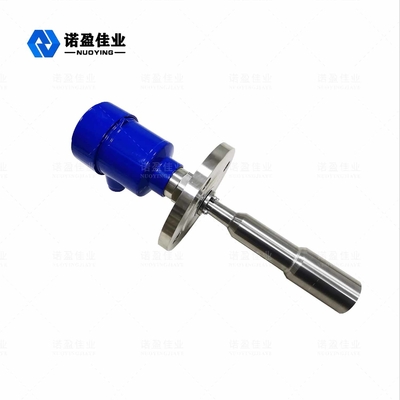

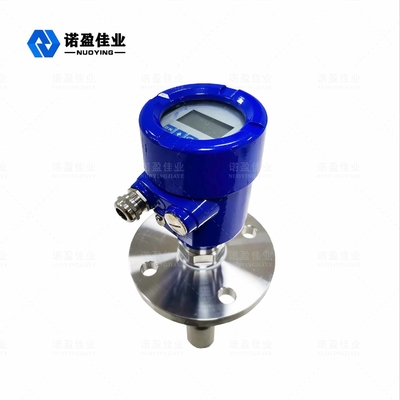

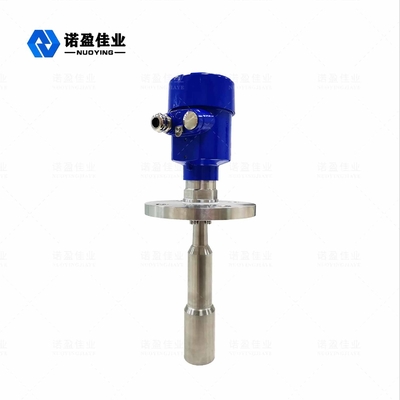

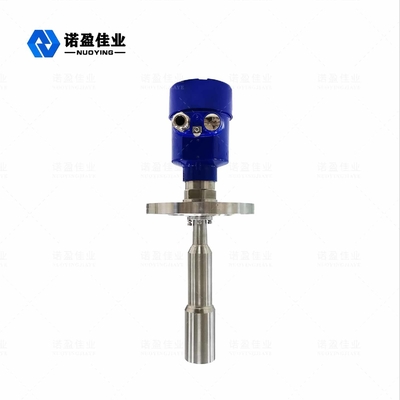

Trasmettitore livellato non del radar molto di piccola dimensione del contatto
metro livellato del radar di 26GHz NYRD-806
Il sensore livellato di serie del tester NYRD80X del radar è uno strumento di misura del livello ad alta frequenza del radar 26Hz con una distanza massima di misura di 80 metri. L'antenna più ulteriormente è ottimizzata ed il nuovo microprocessore veloce può eseguire l'analisi che elabora in moda da potere essere lo strumento fbr utilizzato alcuni termini complessi di misura quale il bollitore della reazione, stoccaggio solido del segnale dell'più alto tasso.
Parametro tecnico del tester livellato del radar
| Applicazione tipica | Temperatura, pressione ed ecc liquido leggermente corrosivo |
| Trasmetta la frequenza | 26GHz |
| Accuratezza | 3mm |
| Gamma | 30m |
| Materiale dell'antenna | 304 316L (facoltativi) |
| Campionamento di eco | 100 times/s |
| Temperatura trattata | -40~130℃, - 40~250℃ |
| Umidità ambientale | 0~90% |
| Risoluzione | 1mm |
| Collegamento trattato | Flangia universale |
| Interfaccia elettrica | M20×1. 5, ½ «NPT |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Potere del rifornimento | 24V CC 220VAC (facoltativa) |
| Potere | 3W |
| Grado protetto contro le esplosioni | ExiaCT6Ⅱ (facoltativo) |
| Classe di protezione | IP67 |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
Principio di misurazione del tester livellato del radar
L'antenna livellata del radar emette un impulso stretto di microonda e lo trasmette giù tramite l'antenna. Dopo che l'impulso tocca la superficie del medium che è misurato, è riflesso indietro ed è accettato dal sistema di antenne ancora, trasmettendo il segnale alla parte del circuito elettronico convertita automaticamente in segnale di posizione dell'oggetto (perché la velocità della propagazione di impulso è estremamente veloce, il tempo che prende affinchè le onde elettromagnetiche raggiunga l'obiettivo e riflettere di nuovo al ricevitore è quasi istantanea.)
Caratteristiche del progetto livellate del tester del radar
