Dettagli:
|
Campo di misura: | 80 m, 120 m | Potere: | 3W |
---|---|---|---|
Montaggio del metodo: | flangia universale, morsetto e staffa sono opzionali | Shell Material: | Acciaio inossidabile |
Campionamento di eco: | 100 times/s | Temperatura di funzionamento: | -40~80℃ |
Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… | Grado di protezione: | IP67 |
Evidenziare: | Trasmettitore di livello radar 12VDC,trasmettitore di livello radar 10 m,trasmettitore di livello microonde 10 m |
26GHz NYRD-810 Radar Livello metro

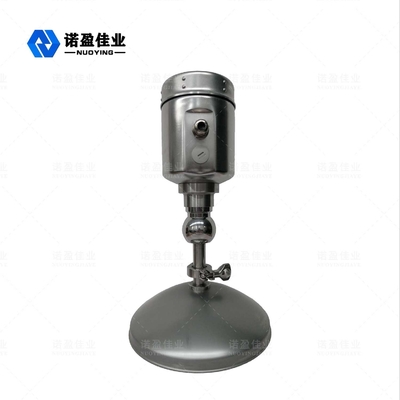

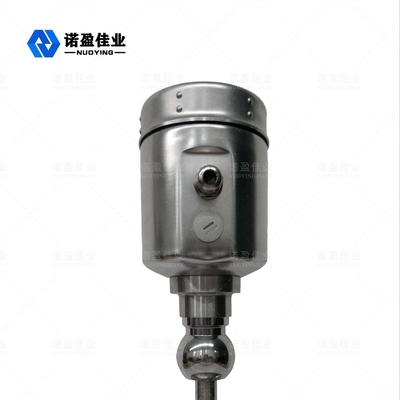

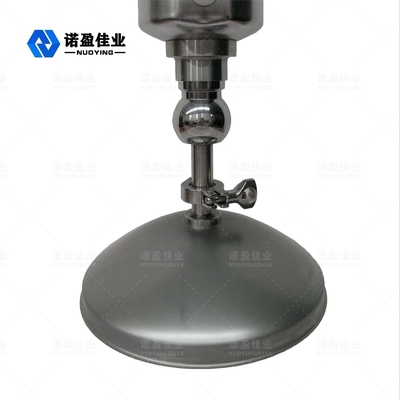

IlNYRD-810L'indicatore di livello radar ad antenna parabolica è un indicatore di livello radar senza contatto che utilizza il principio dell'impulso.Può essere ampiamente utilizzato per misurare i livelli di materiale solido, contenitori di processo, polvere forte, facile cristallizzazione e condensazione.
Radar Livello metroParametro tecnico
Applicazione tipica | Monitoraggio Solidi, polvere, particelle, ecc |
Frequenza di trasmissione | 26 GHz |
Precisione | 3 mm |
Allineare | 80 m |
Materiale dell'antenna | 304 316L (opzionale) |
Campionamento dell'eco | 100 volte/s |
Temperatura di processo | -40~130℃ |
Umidità ambiente | 0~90% |
Risoluzione | 1 mm |
Connessione al processo | Installazione con flangia o staffa |
Interfaccia elettrica | M20×1.5, ½" NPT |
Uscita del segnale | 4...20mA/HART/RS485/Modbus... |
Fornire energia | 24 V CC (opzionale) |
Energia | 3W |
Grado antideflagrante | ExiaⅡCT6 (opzionale) |
Classe di protezione | IP67 |
※ Nota:Prodottipuò esserepersonalizzato secondoalrequisiti specificidiutenti!
Radar Livello metroPrincipio di funzionamento
Principio di misura Il misuratore di livello radar trasmette un segnale a impulsi a microonde con una J stretta e un'energia molto bassa attraverso un'antenna.Questo segnale a impulsi viene trasmesso nello spazio alla velocità della luce e viene riflesso quando incontra il mezzo misurato.Il segnale riflesso viene ricevuto dallo strumento, il segnale a impulsi viene trasmesso e il segnale a impulsi viene ricevuto.L'intervallo di tempo è proporzionale alla distanza tra il piano di riferimento e la superficie del mezzo misurato.La distanza tra l'antenna e la superficie del mezzo può essere misurata misurando l'intervallo di tempo tra trasmissione e ricezione.
