Dettagli:
|
Applicazione tipica: | Liquido con il processo semplice | Materiale dell'antenna: | PTFE |
---|---|---|---|
Campo di misura: | 20m | Temperatura di media: | -40~+130℃ |
Pressione trattata: | -0.1~0.3MPa | Collegamento trattato: | filo (facoltativo) |
Alimentazione elettrica: | 24VDC (due linee, quattro linee) | Accuratezza: | <0.1%F.S |
Evidenziare: | tipo trasmettitore del radar 20mA del livello,Metro livellato 6GHz del radar,Trasmettitore livellato del radar del filo |

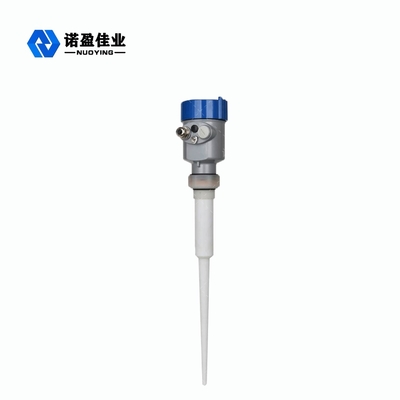

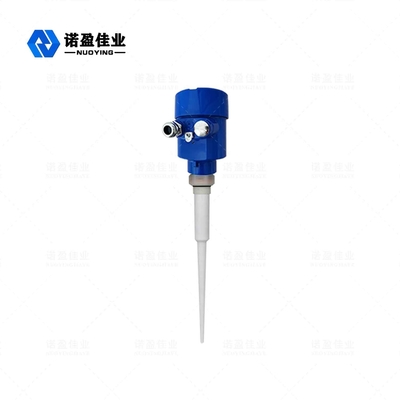

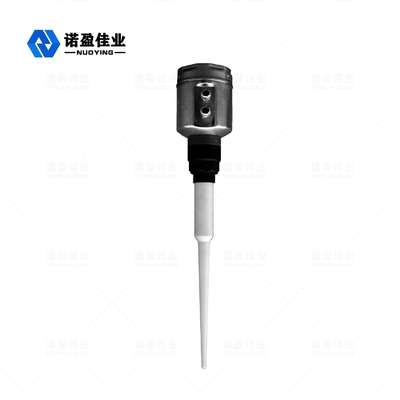

Metro livellato del radar liquido caldo di vendita 4-20mA 6GHz NYRD801
principio di funzionamento livellato del tester del radar di 6GHz NYRD801
La breve microonda stessa pulsa con energia molto bassa è trasmessa e ricevuta tramite il sistema di antenne. Le onde di radar viaggiano alla velocità della luce. Il tempo di esercizio può essere convertito in segnale livellato attraverso i componenti elettronici. Un metodo speciale di estensione di tempo può assicurare la misura stabile ed accurata in un periodo ridotto stesso. Anche se c'è eco falso nelle condizioni complesse di lavoro, l'eco del livello materiale può essere analizzato esattamente con l'ultima tecnologia di microprocessore e software dell'eliminazione degli errori.
Input:
L'antenna riceve il micro impulso riflesso e lo trasmette al circuito elettronico. Il microprocessore elabora il segnale ed identifica l'eco generato dal micro impulso sulla superficie del materiale. Il riconoscimento di segnale corretto di eco è completato dal software di impulso e l'accuratezza può raggiungere il livello di millimetro. La distanza D dalla superficie del materiale è proporzionale al viaggio T di tempo di impulso: D=C×T/2 (C è la velocità della luce)
Poiché la distanza E del carro armato vuoto è conosciuta, il livello materiale L è: L=E-D.
Uscita:
È messo introducendo l'altezza vuota E del carro armato (= allo zero assoluto), l'altezza completa F del carro armato (= completo) ed alcuni parametri dell'applicazione. I parametri dell'applicazione adatteranno automaticamente lo strumento all'ambiente di misura, corrispondente all'uscita 4-20mA.
parametri tecnici del tester livellato del radar di 6GHz NYRD801
Applicazione tipica | Liquido con il processo semplice |
Modello del prodotto | NYRD801 |
Materiale dell'antenna | PTFE |
Campo di misura | 20m |
Collegamento trattato | Filo |
Temperatura trattata | -40~+130℃ |
Pressione trattata | -0.1~0.3MPa |
Alimentazione elettrica | 24VDC (due linee, quattro linee) |
Accuratezza | <0.1%F.S |
Livello di protezione | IP67 |
Grado protetto contro le esplosioni | Exia II CT6 |
caratteristica del progetto livellata del tester del radar di 6GHz NYRD-801
i microprocessori 1.Advanced e Echo Discovery unico echeggiano la tecnologia della trasformazione per le applicazioni complesse.
solo radar 2.The che tocca il medium.
liquido 3.Measuring con il più alta accuratezza e più accurato.
4.Adhesive o il materiale d'attaccatura, segnale di impulso può penetrare, non colpisce la misura.
5.Easy per non installare danno al corpo umano o all'ambiente.
campo livellato di applicazione del tester del radar di 6GHz NYRD801
piante 1.Power: mucchi di carbone, silos crudo del carbone, silos del combustibile, bacini idrici, carri armati di pulizia di gas di scarico.
2.Oilfield: cisterne grezze, cisterne raffinate, separatori trifasi, vasche di sedimentazione, carri armati delle acque luride, interfacce dell'petrolio-acqua.
3.Metallurgy: Altoforno, silo del minerale metallifero, frantoio per minerali, silo di materia prima, silo materiale ausiliario.
4.Chemical: torre di distillazione del petrolio greggio, silo di materia prima, silo intermedio, carro armato di reazione, carro armato dell'ammoniaca, solidi silo, separatore.
5.Pharmaceutical: Serbatoio della medicina cinese, separatore, tino di fermentazione.
6.Other: carro armato di miscelazione, cemento, carta, trattamento delle acque ecc.
