Dettagli:
|
Applicazione tipica: | Solido, particella, forte polvere ed altre occasioni | Materiale dell'antenna: | 316L |
---|---|---|---|
Campo di misura: | 15mm | Alimentazione elettrica: | 24VDC (due linee, quattro linee) |
Temperatura di media: | -40~+250℃ | Pressione trattata: | -0.1~4.0MPa |
Collegamento trattato: | sostegno, flangia | Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… |
Evidenziare: | Tipo metro livellato di Horn del radar,Metro livellato del radar solido,Tipo trasmettitore 26GHz del radar del livello |

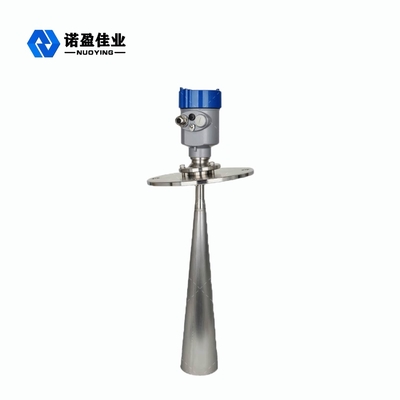

Metro livellato del radar solido ad alta frequenza di 26GHz NYRD808
principio di funzionamento livellato del tester del radar di 26GHz NYRD808
Il sensore livellato di serie del tester NYRD80X del radar è uno strumento di misura del livello ad alta frequenza del radar 26GHz con una distanza di misurazione massima di 80m. L'antenna più ulteriormente è ottimizzata ed il nuovo microprocessore veloce può effettuare l'analisi del segnale dell'più alto tasso ed elaborare, facente lo strumento può essere utilizzata nel bollitore della reazione, in recipiente solido ed in alcuni stati complessi di misura.
L'antenna di posizione dell'oggetto del radar emette un impulso stretto di microonda che è trasmesso verso il basso tramite l'antenna. Dopo che l'onda di impulso tocca la superficie del medium misurato, è riflesso indietro ed è ricevuto dal sistema di antenne ancora. Il segnale è trasmesso alla parte del circuito elettronico ed automaticamente è convertito in segnale del livello dell'oggetto (Poiché gli impulsi viaggiano così velocemente, il tempo che prende affinchè un'onda elettromagnetica raggiunga il suo obiettivo e rimbalzare di nuovo al ricevitore è quasi istantaneo).
parametri tecnici del tester livellato del radar di 26GHz NYRD808
Applicazione tipica | Solido, particella, forte polvere ed altre occasioni |
Modello del prodotto | NYRD808 |
Materiale dell'antenna | 316 (facoltativo) |
Campo di misura | 15mm |
Collegamento trattato | Flangia, sostegno (facoltativo) |
Temperatura di media | -40~+250℃ |
Pressione trattata | <2.0MPa |
Alimentazione elettrica | 24VDC (due linee, quattro linee) |
Accuratezza | <0.1%F.S |
Livello di protezione | IP67 |
Grado protetto contro le esplosioni | Exd II BT4 |
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Nota: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti.
caratteristica del progetto livellata del tester del radar di 26GHz NYRD808
la dimensione 1.Antenna è piccola, facile installare; Radar senza contatto, nessun'usura, nessun inquinamento.
2.Hardly ha colpito da corrosione e da schiuma; Non colpito dai cambiamenti medi di densità, di temperatura e di pressione.
l'ambiente della polvere 3.Severe ha poco impatto sul funzionamento del metro livellato ad alta frequenza.
4.Shorter lunghezza d'onda, migliore riflessione per le superfici solide propense.
angolo d'apertura 5.Small ed energia concentrata.
l'area cieca di misura 6.The è più piccola ed i buoni risultati possono essere raggiunti per la piccola misura del carro armato.
rapporto segnale-rumore 7.High per la prestazione migliore anche nelle circostanze di variazione.
8. ad alta frequenza, la migliore scelta per la misurazione dei media costanti dielettrici solidi e bassi.
campo livellato di applicazione del tester del radar di 26GHz NYRD808
1. Centrali elettriche: i mucchi di carbone, silos crudo del carbone, scarico i carri armati di purificazione del gas, le pompe del silo, lo stoccaggio della cenere, i serbatoi dell'olio, ecc.
2. Giacimento di petrolio: cisterna finita, separatore trifase, vasca di sedimentazione, carro armato dei fanghi di perforazione, ecc.
3. Industria chimica: silo di materia prima, silo intermedio, carro armato di reazione, silo solido, separatore, ecc.
4. Metallurgia: altoforno, silo del minerale metallifero, frantoio per minerali, silo di materia prima, silo materiale ausiliario, silo della polvere dell'allumina, ecc.
5. Cemento: silo di pietra, silo di materia prima, silo della polvere del carbone, silo di stoccaggio delle scorie, calcestruzzo commerciale, ecc.
6. Derrate alimentari: serbatoi dello zucchero grezzo, serbatoi della passata di pomodoro, serbatoi della fabbrica di birra, ecc.
7. Prodotti farmaceutici: serbatoi, separatori, tini di fermentazione, ecc. farmaceutici.
8. Carta: recipiente di materia prima, torre di stoccaggio, tamburo essiccante, silos di immagazzinamento materiale chimico, ecc.
9. Altro: cava, miniera di carbone, protezione dell'ambiente, costruzione navale ed altre industrie.
