Dettagli:
|
| I prodotti modellano: | NYRD705 | Trasmetta la frequenza: | 1.8GHz |
|---|---|---|---|
| Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… | Temperatura trattata: | -40~500℃ |
| Pressione trattata: | -0.1~2.0MPa | Collegamento di procedura: | Flangia (facoltativa) |
| Campo di misura: | 15M | Accuratezza di misurazione: | ±1mm |
| Evidenziare: | Sensore radar ad alta pressione di Wave guida,Trasmettitore 1.8GHz del livello di Wave guida,Sensore livellato guida ad alta temperatura del radar |
||

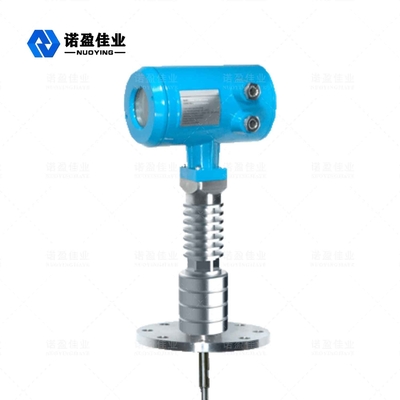

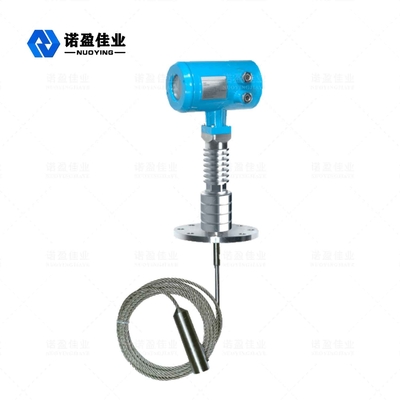

Il livello ad alta pressione ad alta temperatura del radar di NYRD705 1.8GHz Wave guida misura la grande cassa con un contatore blu
Principio di funzionamento livellato del tester del radar di NYRD705 1.8GHz Wave guida
Il radar dell'onda guida emette l'impulso ad alta frequenza di microonda che si è sparso lungo la componente di rilevazione (cavo d'acciaio o barretta d'acciaio) e quando incontra il medium misurato, dovuto il cambiamento improvviso della costante dielettrica che causa la riflessione e la parte dell'energia di impulso è riflessa indietro. L'intervallo di tempo fra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del medium misurato.
Parametro tecnico del tester livellato del radar di NYRD705 1.8GHz Wave guida
| Applicazione tipica |
Misura liquida a temperatura elevata e ad alta pressione |
| Trasmetta la frequenza | 1.8GHz |
| I prodotti modellano | NYRD705 |

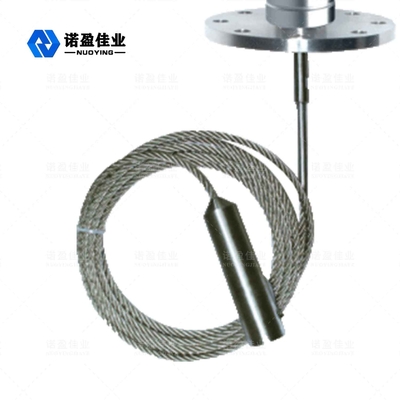

| Tipo dell'antenna | Tipo di Rod; Tipo di cavo (facoltativo) |
| Materiale dell'antenna | 304.316 (facoltativo) |
| Campionamento di eco | 55 times/s |
| Campo di misura | 15m |
| Accuratezza di misurazione | ±1mm |
| Alimentazione elettrica | 24VDC, 220VAC (facoltativi) |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~500℃ |
| Pressione trattata | -0.1~2.0MPa |
| Collegamento di procedura | Flangia (facoltativa) |
| Livello di protezione | IP67 |
| Grado protetto contro le esplosioni | Exia II CT6 GA |
Nota: I prodotti possono essere personalizzati secondo il requisito specifico degli utenti!
Caratteristiche del progetto livellate del tester del radar di NYRD705 1.8GHz Wave guida
1. Facendo uso dello schema di lavoro di impulso, il prodotto ha estremamente - potere basso dell'emissione e può essere installato in vari contenitori del metalloide e del metallo, senza danno al corpo umano ed all'ambiente.
2. Vari metodi del collegamento di processo e componenti che di rilevazione i tipi fanno le serie 70X hanno guidato gli indicatori di livello del radar dell'onda adatti per varie condizioni ed applicazioni di lavoro complesse. Come: medium costante dielettrico ad alta temperatura, ad alta pressione e basso.
3. Lo strumento del livello del radar dell'onda guida adotta la tecnologia della trasformazione di microonda avanzata e tecnologia della trasformazione unica di Echo Discovery, misura del contatto, alta accuratezza di misura e misura più accurata. Allo stesso tempo, il radar dell'onda guida è anti adesione e non è colpito dall'ambiente esterno quali la temperatura e l'adesione medie.
