Dettagli:
|
Applicazione tipica: | Liquido senza mescolarsi | Materiale dell'antenna: | 304 (facoltativo) |
---|---|---|---|
Campo di misura: | 35m | Temperatura media: | -40~+130℃ |
Pressione trattata: | -0.1~4.0MPa | Collegamento trattato: | flangia (facoltativa) |
Forma dell'antenna: | tipo del corno | ||
Evidenziare: | Trasmettitore livellato liquido del radar,Tipo sensore livellato liquido di Horn del radar,tipo trasmettitore del radar 6GHz del livello |

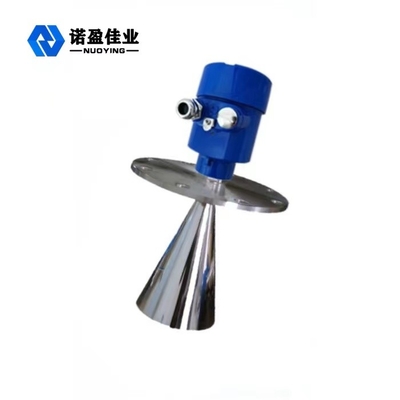

Tipo caldo trasmettitore livellato di Horn di vendita del radar liquido di 6GHz NYRD803
principio di funzionamento livellato del trasmettitore del radar di 6GHz NYRD803
La breve microonda stessa pulsa con energia molto bassa è trasmessa e ricevuta tramite il sistema di antenne. Le onde di radar viaggiano alla velocità della luce. Il tempo di esercizio può essere convertito in segnale livellato attraverso i componenti elettronici. Anche se c'è eco falso nelle condizioni complesse di lavoro, l'eco del livello materiale può essere analizzato esattamente con l'ultima tecnologia di microprocessore e software dell'eliminazione degli errori.
Input:
L'antenna riceve il micro impulso riflesso e lo trasmette al circuito elettronico. Il microprocessore elabora il segnale ed identifica l'eco generato dal micro impulso sulla superficie del materiale.
La distanza D dalla superficie del materiale è proporzionale al viaggio T di tempo di impulso:
D=C×T/2 (C è la velocità della luce)
Poiché la distanza E del carro armato vuoto è conosciuta, il livello materiale L è:
L=E-D
Uscita:
È messo introducendo l'altezza vuota E del carro armato (= allo zero assoluto), l'altezza completa F del carro armato (= completo) ed alcuni parametri dell'applicazione. I parametri dell'applicazione adatteranno automaticamente lo strumento all'ambiente di misura, corrispondente all'uscita 4-20mA.
caratteristica del progetto livellata del trasmettitore del radar di 6GHz NYRD803
il metro livellato del radar intelligente 1.The adotta la tecnologia della trasformazione di microonda avanzata e la tecnologia della trasformazione di eco di eco unico di scoperta. Il prodotto può applicarsi alle varie condizioni di lavoro complesse.
2.The «eco falso che impara» la funzione permette allo strumento di identificare esattamente l'eco vero nelle circostanze false multiple di eco, in modo da ottenere i risultati accurati di misura.
i modi di collegamento 3.Various ed i tipi trattati di componenti di rilevazione possono essere personalizzati secondo i requisiti di cliente.
il modo di funzionamento di impulso 4.With, il prodotto ha estremamente - potere basso dell'emissione e può essere installato in vari contenitori del metalloide e del metallo, senza danno al corpo umano ed all'ambiente.
parametri tecnici del trasmettitore livellato del radar di 6GHz NYRD803
Applicazione tipica | Liquido senza mescolarsi |
Materiale dell'antenna | 304 (facoltativo) |
Campo di misura | 35m |
Alimentazione elettrica | 24VDC (due linee, quattro linee) |
Temperatura media | -40~+130℃ |
Pressione trattata | -0.1~4.0MPa |
Collegamento trattato | Flangia (facoltativa) |
Accuratezza di misurazione | 0.05%-0.1%F.S |
Livello di protezione | IP67 |
Grado protetto contro le esplosioni | Exia II CT6 |
Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
campo livellato di applicazione del trasmettitore del radar di 6GHz NYRD803
piante 1.Power: Bacini, pompe del silo, siviere del vapore, stoccaggio della cenere, serbatoi dell'olio, ecc.
2.Oilfield: Cisterne grezze, cisterne raffinate, separatori trifasi, vasche di sedimentazione, carri armati delle acque luride, ecc.
3.Chemical: Torre di distillazione del petrolio greggio, silo di materia prima, silo intermedio, carro armato di reazione, carro armato dell'ammoniaca, serbatoio dell'asfalto, ecc.
4.Metallurgy: Silos di materia prima, silos materiale ausiliario, serbatoi di compensazione della cella elettrolitica, ecc.
risorse 5.Water: Canali, bacini idrici, irrigazione del terreno coltivabile, ecc.
6.Pharmaceuticals: Serbatoi farmaceutici cinesi, separatori, tini di fermentazione, ecc.
trattamento 7.Water: Bacini idrici, pozzi neri, cisterne di trattamento delle acque, chiarificatori, pozzi profondi, reti dell'acqua potabile, ecc.
8.Paper: Silo di materia prima, torre di stoccaggio, tamburo essiccante, ecc.
9.Other: Cava, protezione dell'ambiente ed altre industrie.
