Dettagli:
|
| Applicazione tipica: | Liquido trattato liquido e alto di temperatura | Campo di misura: | 35m |
|---|---|---|---|
| Temperatura media: | -40~+300℃ | Interfaccia elettrica: | M20×1.5, 1/2 NPT |
| Alimentazione elettrica: | 24VDC (due linee, quattro linee) | Collegamento trattato: | flangia (facoltativa) |
| Pressione trattata: | -0.1~4.0MPa | ||
| Evidenziare: | Trasmettitore livellato del radar liquido di misura,sensore livellato del carro armato del radar di 35m,Trasmettitore 6GHz del livello di GWR |
||

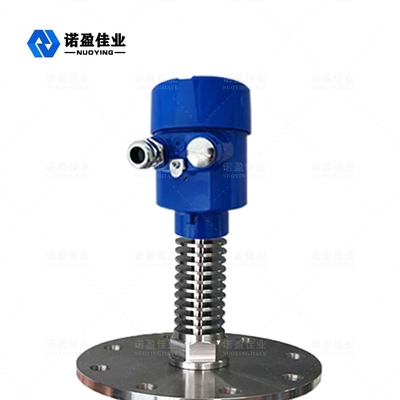

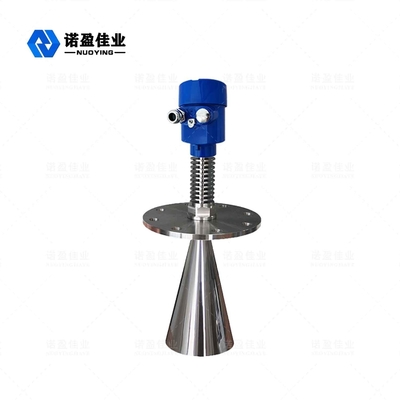

Trasmettitore livellato NYRD803S 6GHz di accuratezza del radar liquido di misura 35m
Principio di funzionamento livellato del trasmettitore del radar di NYRD803S 6GHz
Le onde di radar viaggiano alla velocità della luce. Il tempo di esercizio può essere convertito in segnale livellato dai componenti elettronici. Un metodo speciale di estensione di tempo assicura le misure stabili ed accurate durante un breve periodo di tempo.
Anche nel caso degli echi spuri nelle condizioni di gestione complesse, gli echi livellati possono essere analizzati esattamente con l'ultima tecnologia di microprocessore e software dell'eliminazione degli errori.
Input:
L'antenna riceve i micropulses riflessi e li trasmette al circuito elettronico. Il microprocessore elabora questo segnale ed identifica gli echi prodotti dai micropulses sulla superficie del materiale. L'identificazione corretta del segnale di eco è fatta dal software di impulso e l'accuratezza può raggiungere il livello di millimetro.
La distanza D dalla superficie del materiale è proporzionale al viaggio T di tempo di impulso:
D=C×T/2 (C è la velocità della luce)
Poiché la distanza E del carro armato vuoto è conosciuta, il livello L è:
L=E-D
uscita:
Messo entrando altezza vuota E del carro armato (= allo zero assoluto), altezza completa F del carro armato (= completo) ed alcuni parametri di applicazione. I parametri dell'applicazione adatteranno automaticamente lo strumento all'ambiente di misura, corrispondente ad un'uscita 4-20mA.
Parametri tecnici del trasmettitore livellato del radar di NYRD803S 6GHz
| Applicazione tipica | Liquido trattato liquido e alto di temperatura |
| Materiale dell'antenna | 304 (facoltativo) |
| Campo di misura | 35m |
| Alimentazione elettrica | 24VDC (due linee, quattro linee) |
| Temperatura media | -40~+300℃ |
| Pressione trattata | -0.1~4.0MPa |
| Collegamento trattato | Flangia (facoltativa) |
| Accuratezza di misurazione | 0.05%-0.1%F.S |
| Livello di protezione | IP67 |
| Grado protetto contro le esplosioni | Exia II CT6 |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Caratteristica del progetto livellata del trasmettitore del radar di NYRD803S 6GHz
1.It adotta la tecnologia della trasformazione di microonda avanzata e la tecnologia della trasformazione di eco di eco unico di scoperta. Questo prodotto può applicarsi alle varie condizioni di lavoro complesse.
2.Its «eco falso che impara» la funzione permette allo strumento di identificare esattamente gli echi veri in varie circostanze false di eco, con conseguente risultati accurati di misura.
i modi di collegamento 3.Various ed i tipi di elemento trattati di rilevazione possono essere personalizzati secondo i requisiti di cliente.
4.Using il modo di lavoro di impulso, il prodotto ha estremamente - potere basso dell'emissione e può essere installato in vari contenitori del metalloide e del metallo senza danno al corpo umano ed all'ambiente.
Nota: Secondo i requisiti specifici degli utenti possono essere i prodotti su misura di progettazione.
