Dettagli:
|
| Frequenza: | 100MHZ-1.8GHZ | Campo di misura: | cavo: 0-30 m |
|---|---|---|---|
| Ripetibilità: | ± 3mm | Risoluzione: | 1mm |
| Campionamento: | campioni/s di eco 55 | Velocità di risposta: | 0.2s |
| Segnale della corrente d'uscita: | 4-20mA | Accuratezza: | 0.05%~0.1%F.S |
| Evidenziare: | Sensore di livello dell'acqua del radar di Wave guida,Calibro del livello dell'acqua del radar,Indicatore di livello del carro armato del radar di acciaio inossidabile |
||

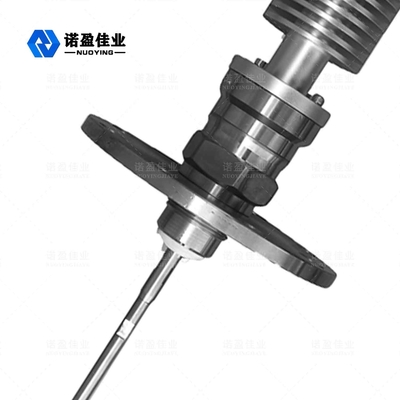

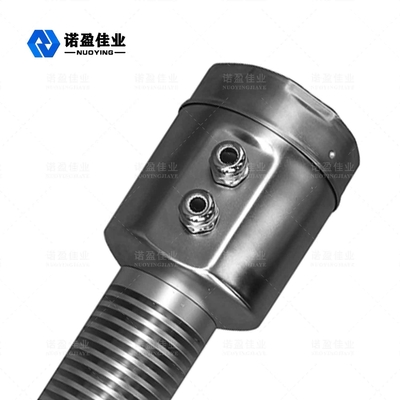

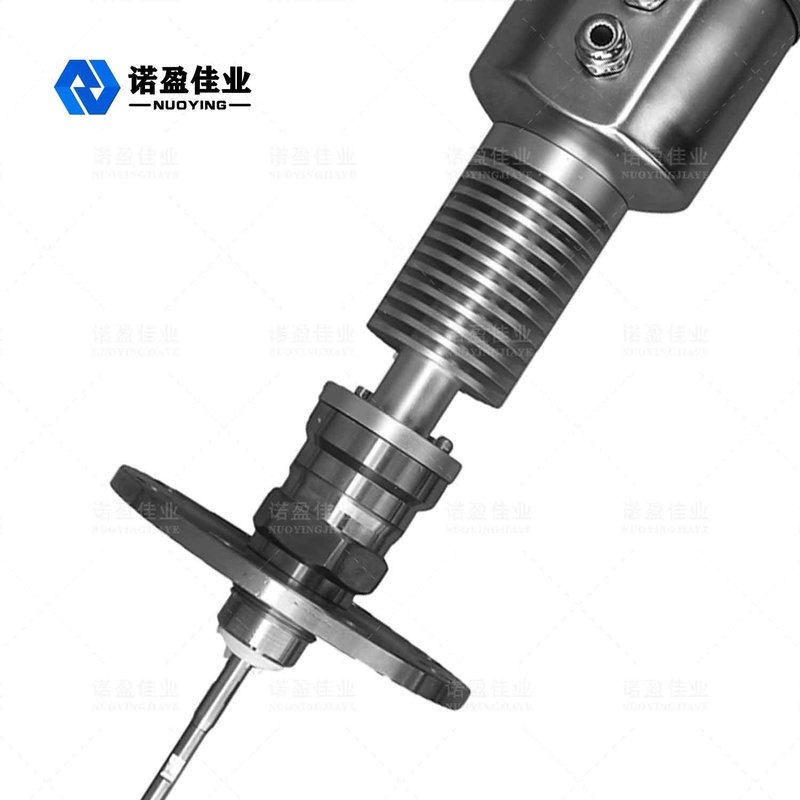

Radar livellato del sensore di livello dell'acqua del trasmettitore del radar di acciaio inossidabile NYRD705 1.8GHz Wave guida
Principio di funzionamento livellato del trasmettitore del radar di acciaio inossidabile NYRD705 1.8GHz Wave guida
Le propagazioni del radar dell'onda guida emettono l'impulso ad alta frequenza di microonda lungo la componente di rilevazione (cavo d'acciaio) e quando incontra il medium misurato, causa la riflessione, dovuto il cambiamento improvviso della costante dielettrica e la parte dell'energia di impulso è riflessa indietro. L'intervallo di tempo fra l'impulso trasmesso e l'impulso riflesso è proporzionale alla distanza del medium misurato.
Parametro tecnico del trasmettitore livellato del radar di acciaio inossidabile NYRD705 1.8GHz Wave guida
| Parametri |
Frequenza: 100MHZ-1.8GHZ Campo di misura: - cavo: 0-30m; barretta, coassiale: 0-6m Ripetibilità: ± 3mm Risoluzione: 1mm Campionamento: campioni/s di eco 55 Velocità di risposta: 0.2S (secondo l'uso reale) Segnale della corrente d'uscita: 4-20mA Accuratezza: 0.05%~0.1%F.S |
| Interfaccia di comunicazione | Protocollo di comunicazione di HART |
| Collegamento trattato |
G1-1/2 Flangia DN50, DN80, DN100, DN150 |
| Pressione trattata | -1 ~ 40bar |
| Potere |
Potere: 24VDC (± 10%), tensione di ondulazione: 1Vpp Consumo di energia: 22.5mA massimo |
| Condizioni ambientali | ℃ di temperatura -40 ~ ℃ +80 |
| Abitazione del grado di protezione | IP68 |
| Livelli di esplosione | EXiaIICT6 |
| Collegamento del cavo dell'uscita dell'alimentazione elettrica e del segnale di strumentazione |
Divisione del cavo schermato il due-centro Entrata del cavo: 2 M20 × 1,5 (il diametro dei cavi di 5 - 9mm) |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
