Dettagli:
|
| Trasmetta la frequenza: | 26GHz | Accuratezza: | 3mm |
|---|---|---|---|
| gamma: | 80M | Materiale dell'antenna: | 304, 316L (facoltativi) |
| Campionamento di eco: | 100 times/s | Temperatura trattata: | -40~130℃ |
| Umidità ambientale: | 0~90% | Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… |
| Evidenziare: | Metro livellato del radar parabolico dell'antenna,Sensore livellato guida protetto contro le esplosioni del radar,Indicatore di livello 26GHz del radar |
||

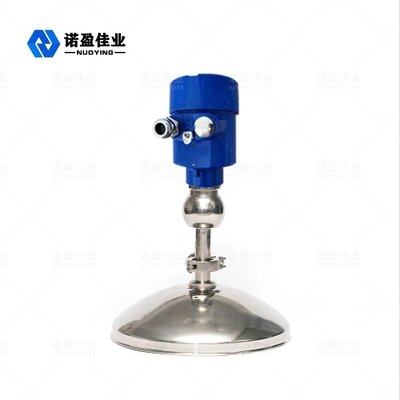

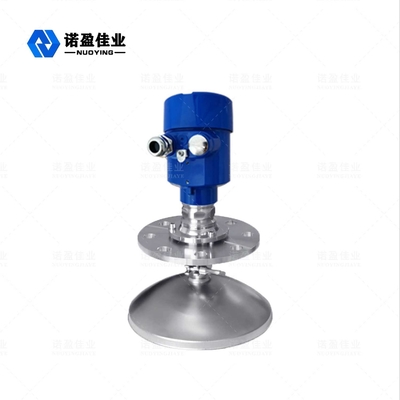

Indicatore di livello 26GHz del radar parabolico dell'antenna di Arcuation NYRD810 protetto contro le esplosioni
Indicatore di livello del radar parabolico dell'antenna NYRD810
L'indicatore di livello del radar NYRD-810 è utilizzato per il livello materiale del carro armato di misura di altezza. L'antenna ad alta frequenza dell'indicatore di livello del radar emette gli impulsi stretti di microonda. Fra l'impulso trasmesso e l'impulso l'intervallo di tempo ricevuto è proporzionale alla distanza fra l'antenna e la superficie media misurata. Questo impulso stretto di microonda si propaga nello spazio alla velocità della luce ed incontra la superficie del medium misurato. Le parti della sua energia è riflessa indietro, la stessa antenna la hanno ricevuta. A causa di velocità estremamente alta della propagazione delle onde elettromagnetiche, l'intervallo di tempo è molto piccolo e difficile da confermare. Il metro livellato del radar ad alta frequenza NYRD-810 usa una tecnologia relativa speciale della soluzione, che può identificare esattamente l'intervallo di tempo fra l'impulso trasmesso e l'impulso ricevuto, in modo da più ulteriormente calcolare la distanza fra l'antenna e la superficie media misurata.
Parametro tecnico parabolico dell'indicatore di livello del radar dell'antenna NYRD810
| Applicazione tipica | Solidi, liquido, polvere, particelle, ecc |
| Trasmetta la frequenza | 26GHz |
| Accuratezza | 3mm |
| Gamma | 50m, 80m |
| Materiale dell'antenna | PFA, 304, 316L (facoltativi) |
| Campionamento di eco | 100 volte/in secondo luogo |
| Temperatura trattata | -40℃~+130℃ |
| Umidità ambientale | 0~90% |
| Risoluzione | 1mm |
| Collegamento trattato | Installazione del sostegno o della flangia |
| Interfaccia elettrica | M20×1. 5, ½ «NPT |
| Uscita del segnale | RS485/Modbus… |
| Potere del rifornimento | 24VDC, 220VAC (facoltativi) |
| Potere | 3W |
| Grado protetto contro le esplosioni | ExiaCT6Ⅱ GA (facoltativo) |
| Classe di protezione | IP67 (facoltativo) |
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
