Dettagli:
|
| Modello: | NYRD-PB-B | Trasmetta la frequenza: | 26GHz |
|---|---|---|---|
| Campionamento di eco: | 100 times/s | gamma: | 40M |
| Accuratezza: | 0.05%~0.1%F.S | Uscita del segnale: | 4… 20mA/HART |
| Temperatura trattata: | -40~+130℃ | Pressione trattata: | -0.1~2.0MPa |
| Evidenziare: | Trasmettitore livellato del radar della filettatura,Trasduttore livellato del radar dello schermo piatto,Commutatore livellato del radar a quattro vie di PTFE |
||

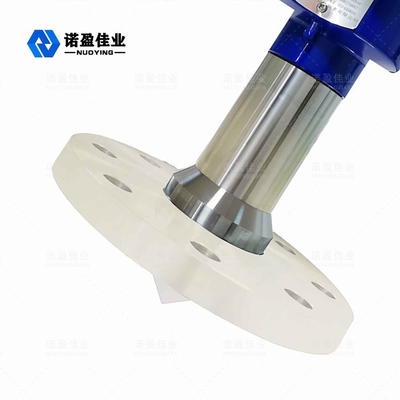

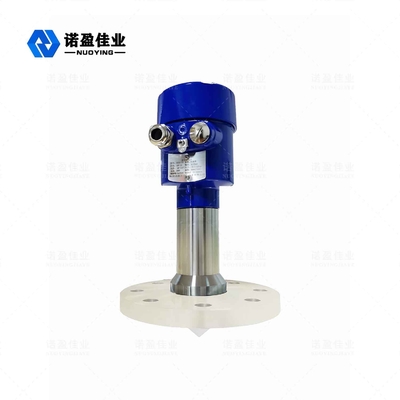

Filettatura a quattro vie del trasmettitore livellato PTFE NYRD-PB-B 4Mpa del radar dello schermo piatto
Principio di funzionamento livellato del trasmettitore del radar dello schermo piatto di PTFE NYRD-PB-B
L'antenna livellata del radar emette gli impulsi stretti di microonda, che sono trasmessi verso il basso tramite l'antenna. Non adesione - è la tensione superficiale minima in un prodotto solido e non aderisce ad alcuna sostanza. Dopo che l'impulso tocca la superficie del medium misurato, è riflesso indietro ed è ricevuto dal sistema di antenne ancora ed il segnale è trasmesso alla parte del circuito elettronico ed automaticamente è convertito in segnale livellato. Resistenza agli'agenti atmosferici - ha la migliore durata invecchiante della plastica.
Come l'immagine mostra:
Regolazione di A.Range, gamma bassa di zona di adeguamento di adeguamento (4mA) B.High (20mA) C.Blind
Fornisca di rimandi la superficie per la misura: Il fondo del filo o la superficie di tenuta della flangia.
Parametro tecnico del trasmettitore livellato del radar dello schermo piatto di PTFE NYRD-PB-B
| Modello | NYRD-PB-B | ||||
| Applicazione tipica | Vapore, foschia, schiuma, forte corrosione, cristallizzazione, condensazione, adesione, ecc. | ||||
| Trasmetta la frequenza | 26GHz | ||||
| Campionamento di eco | 100 times/s | ||||
| Materiale dell'antenna | PTFE+304 | PTFE | |||
| Gamma | 40m | ||||
| Accuratezza | 0.05%~0.1%F.S | ||||
| Potere del rifornimento | 24VDC (bifilare, a quattro vie), CA 220V | ||||
| Potere | 3W | ||||
| Uscita del segnale | 4… 20mA/HART | ||||
| Temperatura trattata | -40~+130℃ | ||||
| Pressione trattata | -0.1~2.0MPa | ||||
| Collegamento trattato | Sostegno, flangia (facoltativa) | ||||
| Interfaccia elettrica | M20×1. 5, ½ «NPT | ||||
| Classe di protezione | IP 67 | ||||
| Grado protetto contro le esplosioni | ExiaCT6Ⅱ GA, Ⅱ CT6 GB di Exd (facoltativo) | ||||
Nota del ※: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti!
