Dettagli:
|
| Applicazione tipica: | Particelle di polvere solide | Forma dell'antenna: | Bastone, goccia di acqua, piano, tromba, superficie gettata, lente |
|---|---|---|---|
| Alimentazione elettrica: | 24VDC | Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… |
| accuratezza di misura: | 0,05% ~ 0.1%F.S | legame di procedura: | il、 della filettatura inquadra il、 flangia il、 preme (facoltativo) |
| Temperatura trattata: | -40~+130℃, - 40~+150℃, - 40~+260℃, - 40~+1200℃ | Collegamento trattato: | Il、 del filo flangia (facoltativo) |
| Classe di protezione: | IP65, IP67, IP68 | ||
| Evidenziare: | Indicatore di livello del radar intelligente,Metro livellato del radar del carro armato di gas,Sensore livellato del carro armato del radar di 26 G |
||

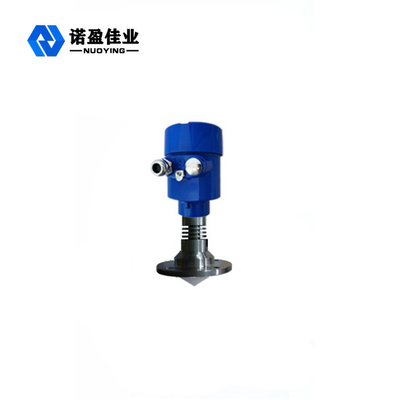

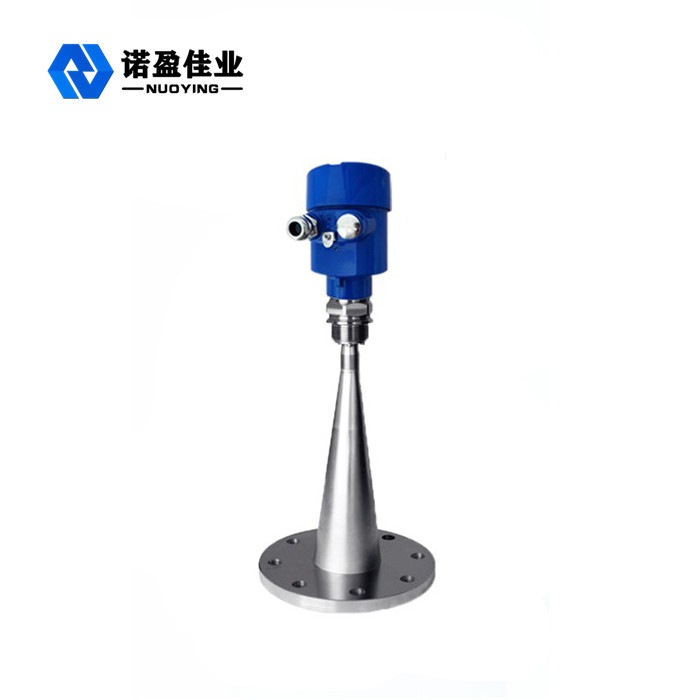

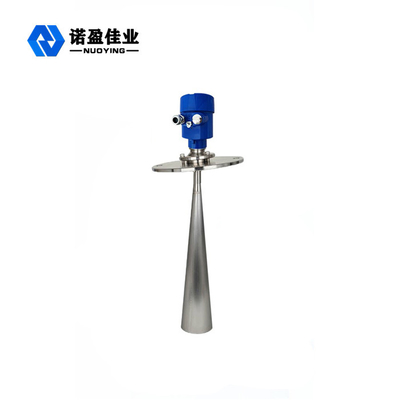

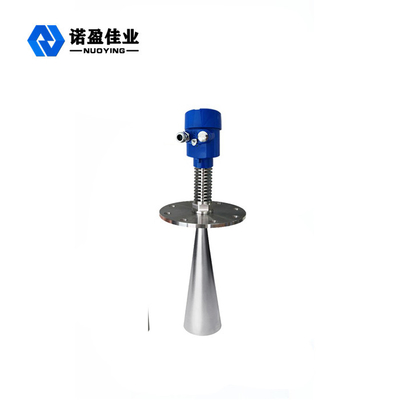

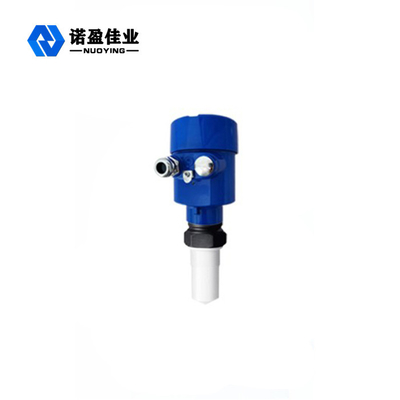

26 metri livellati del radar intelligente di G non contattano il radar utilizzato nella misura complessa
Un principio di funzionamento di 26 metri livellati del radar intelligente di G
L'antenna livellata del radar emette gli impulsi stretti di microonda, che sono trasmessi verso il basso tramite l'antenna. Dopo che l'onda di impulso tocca la superficie del medium misurato, è riflesso indietro ed è ricevuto dal sistema di antenne ancora ed il segnale è trasmesso alla parte del circuito elettronico ed automaticamente è convertito in segnale livellato (perché la velocità della propagazione di impulso è estremamente veloce, l'onda elettromagnetica raggiunge l'obiettivo ed è riflessa di nuovo al ricevitore. Il tempo che prende per andare avanti e indietro è quasi istantaneo)
Lle caratteristiche del progetto di 26 metri livellati del radar intelligente di G
◎La dimensione dell'antenna è piccola, facile installare; Radar senza contatto, nessun'usura, nessun inquinamento.
◎quasi immune a corrosione ed a schiuma; Non colpito dai cambiamenti medi di densità, di temperatura e di pressione.
◎L'ambiente serio della polvere ha poca influenza sul lavoro del metro livellato ad alta frequenza.
◎Più breve lunghezza d'onda, migliore riflessione sulle superfici solide propense.
◎L'angolo d'apertura è piccolo, l'energia è concentrata, che migliora l'abilità di eco ed è tendente evitare gli oggetti di interferenza.
◎L'area cieca di misurazione è più piccola, per la piccola misura del carro armato inoltre raggiungerà i buoni risultati.
◎L'alto rapporto segnale-rumore, anche nel caso delle fluttuazioni può anche ottenere la prestazione migliore.
il caso delle fluttuazioni può anche ottenere la prestazione migliore.
◎Ad alta frequenza, è la migliore scelta per la misurazione del medium costante dielettrico solido e basso. Ad alta frequenza, è la migliore scelta per la misurazione del medium costante dielettrico solido e basso.
I parametri tecnici di 26 metri livellati del radar intelligente di G
| Applicazione tipica | Vari liquidi (forte corrosione, costante dielettrica bassa, mescolarsi, vapore, cristallizzazione, condensazione, residui, temperatura elevata ed alta pressione, ecc.) |
| Varia polvere (forte polvere, polvere di galleggiamento, polvere del cemento, polvere di calce, cenere volatile, cristallizzazione, ecc.) | |
| Vari solidi (grano, ciottoli, minerale di ferro, blocchetti del carbone, ecc.) | |
|
modello del prodotto
|
NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD-SL | |
|
Forma dell'antenna |
Bastone, goccia di acqua, piano, tromba, superficie gettata, lente |
| Materiale dell'antenna | PTFE, 304.316, PP, PFA |
| campo di misura | 10m, 20m, 30m, 35m, 40m, 80m |
| accuratezza della misura | 0.05%~0.1%F.S |
| Tensione di alimentazione elettrica | 24VDC (bifilare, a quattro vie), 220VAC |
|
uscita del segnale |
4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~+130℃, - 40~+150℃, - 40~+260℃, - 40~+1200℃ |
| Pressione trattata |
-0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa, |
| legame di procedura | la filettatura, sostegno, la flangia, preme (facoltativo) |
| Interfaccia elettrica | M20*1.5, ″ NPT DEL ½ |
| livelli di protezione | IP65, IP67, IP68 (facoltativi) |
| classificazione protetta contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
