Dettagli:
|
| Materiale dell'antenna: | PP/PVDF (facoltativo) | Campo di misura: | 35m |
|---|---|---|---|
| Alimentazione elettrica: | 24VDC (due linee, quattro linee) | Temperatura media: | -40~+80℃ |
| Collegamento trattato: | Sostegno del、 della flangia (facoltativo) | Pressione trattata: | -0.1~0.3MPa |
| Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… | Applicazione tipica: | Misura dei liquidi aggressivi in piccole navi nelle circostanze trattate semplici |
| Evidenziare: | Trasmettitore livellato del radar liquido corrosivo,trasmettitore del livello di liquido del radar 26G,Tipo trasmettitore del radar IP67 del livello |
||

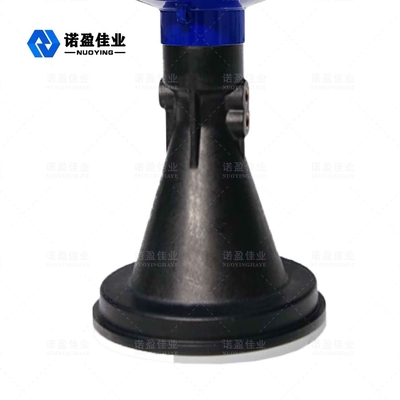

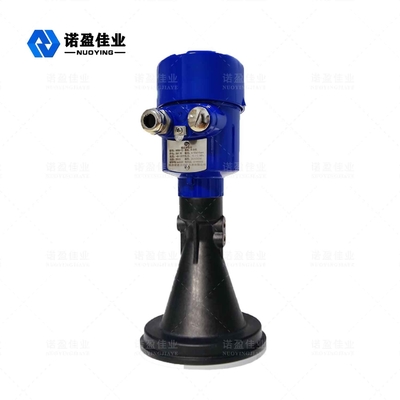

Trasmettitore livellato del radar liquido corrosivo ad alta frequenza di 35m IP67 NYRD87 26G
Principio di funzionamento livellato del trasmettitore del radar di NYRD87 26G
L'antenna dell'indicatore di livello del radar ad alta frequenza emette gli impulsi estremamente stretti di microonda. Questo impulso si propaga nello spazio alla velocità della luce ed incontra la superficie del medium misurato. La parte della sua energia è riflessa indietro ed è ricevuta dalla stessa antenna.
L'intervallo di tempo fra l'impulso trasmesso e l'impulso ricevuto è proporzionale alla distanza fra l'antenna e la superficie del medium misurato. dovuto la velocità estremamente alta delle onde elettromagnetiche, l'intervallo di tempo della propagazione fra l'impulso trasmesso e l'impulso ricevuto è molto piccolo (ordine di nanosecondo) e difficile da confermare. Il metro livellato del radar ad alta frequenza 26G usa una tecnologia relativa speciale della soluzione che può identificare esattamente l'intervallo di tempo fra l'impulso trasmesso e l'impulso ricevuto, in modo da più ulteriormente calcolare la distanza fra l'antenna e la superficie del medium misurato.
Caratteristica del progetto livellata del trasmettitore del radar di NYRD87 26G
1. La dimensione dell'antenna è piccola, facile installare; Radar senza contatto, nessun'usura, nessun inquinamento.
2. Appena colpito da corrosione e da schiuma; Non colpito dai cambiamenti medi di densità, di temperatura e di pressione.
3. L'ambiente severo della polvere ha poco impatto sul funzionamento del metro livellato ad alta frequenza.
4. Più breve lunghezza d'onda, migliore riflessione per le superfici solide propense.
5. Piccolo angolo d'apertura ed energia concentrata.
6. L'area cieca di misura è più piccola ed i buoni risultati possono essere raggiunti per la piccola misura del carro armato.
7. Alto rapporto segnale-rumore per la prestazione migliore anche nelle circostanze di variazione.
Parametri tecnici del trasmettitore livellato del radar di NYRD87 26G
| Applicazione tipica | Misura dei liquidi aggressivi in piccole navi nelle circostanze trattate semplici |
| Materiale dell'antenna | PP/PVDF (facoltativo) |
| Campo di misura | 35m |
| Accuratezza di misurazione | 0.05%-0.1%F.S |
| Alimentazione elettrica | 24VDC (due linee, quattro linee) |
| Temperatura media | -40~+80℃ |
| Collegamento trattato | Flangia, sostegno (facoltativo) |
| Pressione trattata | -0.1~0.3MPa |
| Livello di protezione | IP67 |
| Grado protetto contro le esplosioni | Exia II CT6 (facoltativo) |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Nota: Secondo i requisiti specifici degli utenti possono essere i prodotti su misura di progettazione.
