Dettagli:
|
| Materiale dell'antenna: | Antenna di lente, 316L+PTFE (facoltativi) | Campo di misura: | 40M |
|---|---|---|---|
| Accuratezza di misurazione: | 0.05%-0.1%F.S | Temperatura media: | 、 di -40~+120℃ - 40~+260℃ |
| Collegamento trattato: | Sostegno del、 della flangia (facoltativo) | Pressione trattata: | -0.1~2.0MPa |
| Uscita del segnale: | 4… 20mA/HART/RS485/Modbus… | Applicazione tipica: | Facile cristallizzare, condensazione della rugiada, corrosione tossica e forte, forte polvere, grado |
| Evidenziare: | Angolo d'apertura del trasmettitore livellato del radar piccolo,trasmettitore livellato del radar del contatto di 40m non,Commutatore livellato del radar IP67 |
||

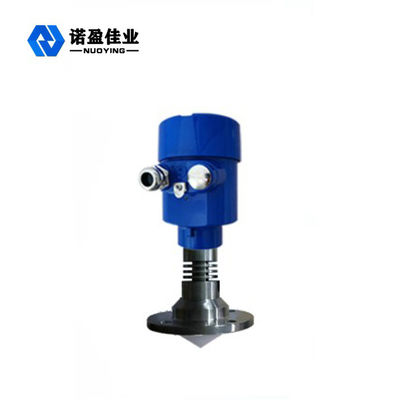

Trasmettitore livellato del piccolo radar dell'angolo d'apertura 40m IP67 NYRD-TJ 26G
Principio di funzionamento livellato del trasmettitore del radar di NYRD-TJ 26G
L'antenna di un metro livellato del radar ad alta frequenza emette un impulso estremamente stretto di microonda. L'impulso attraversa through spazio alla velocità della luce ed incontra la superficie del medium che è misurato. La parte della sua energia è riflessa indietro ed è ricevuta dalla stessa antenna.
L'intervallo di tempo fra gli impulsi emessi e ricevuti è proporzionale alla distanza fra l'antenna e la superficie del medium misurato. dovuto la velocità estremamente alta delle onde elettromagnetiche, l'intervallo di tempo della propagazione fra gli impulsi trasmessi e ricevuti è molto piccolo (livello di nanosecondo) e difficile da determinare. Il metro livellato del radar di HF 26G usa una tecnologia speciale della soluzione di correlazione per identificare esattamente l'intervallo di tempo fra gli impulsi trasmessi e ricevuti, che più ulteriormente calcola la distanza fra l'antenna e la superficie del medium misurato.
Parametri tecnici del trasmettitore livellato del radar di NYRD-TJ 26G
| Applicazione tipica | Facile cristallizzare, condensazione della rugiada, corrosione tossica e forte, forte polvere, grado sanitario, ecc. |
| Materiale dell'antenna | Antenna di lente, 316L+PTFE (facoltativi) |
| Campo di misura | 40m |
| Accuratezza di misurazione | 0.05%-0.1%F.S |
| Alimentazione elettrica | 24VDC (due linee, quattro linee) |
| Temperatura media | -40~+120℃, - 40~+260℃ |
| Collegamento trattato | Flangia, sostegno (facoltativo) |
| Pressione trattata | -0.1~2.0MPa |
| Livello di protezione | IP67 |
| Grado protetto contro le esplosioni | Exia II CT6 (facoltativo) |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
Nota: I prodotti possono essere personalizzati secondo i requisiti specifici degli utenti.
Caratteristica del progetto livellata del trasmettitore del radar di NYRD-TJ 26G
1. Manifatturiero con i materiali estremamente stabili.
2. Adopt ha avanzato la misura senza contatto.
3. misura il livello di media liquidi e solidi.
4. Può misurare tutti i media con un constant> dielettrico 1,8.
5. gamma 0… 20m di misura (può essere esteso a 35 metri).
6. adottando la tecnologia bifilare dell'alimentazione elettrica del ciclo e del sistema, la tensione di alimentazione elettrica ed il segnale in uscita sono trasmessi tramite un cavo bifilare.
7. Non colpito da rumore, da vapore, da polvere, dal vuoto e da altre condizioni di lavoro.
8. Non colpito dai cambiamenti nella densità, nella viscosità e nella temperatura medie.
