Dettagli:
|
| Applicazione tipica: | Occasioni con i prodotti solidi, la forte polvere, la cristallizzazione facile e la condensazione | MODELLO DEL PRODOTTO: | NYRD808 |
|---|---|---|---|
| Forma dell'antenna: | Tipo di Antivari, tipo della goccia di acqua, tipo del piatto, tipo del corno, tipo della superficie | Gamma di Meaturing: | 70m |
| Materiale dell'antenna: | 、 PFA DEL、 PP DEL、 316 DEL、 304 DI PTFE | accuratezza di misura: | 0.05%~0. 1%F.S |
| Alimentazioni elettriche: | 24VDC (bifilare, a quattro vie), 220VAC | Grado di /IP del grado di protezione: | IP67 (facoltativo) |
| Evidenziare: | Tipo strumento livellato di PTFE Antivari del radar,Trasmettitore livellato del radar della prova dell'equilibrio del pistone,26G ha guidato il sensore livellato del radar |
||

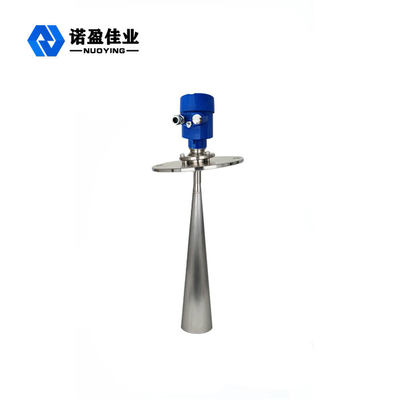

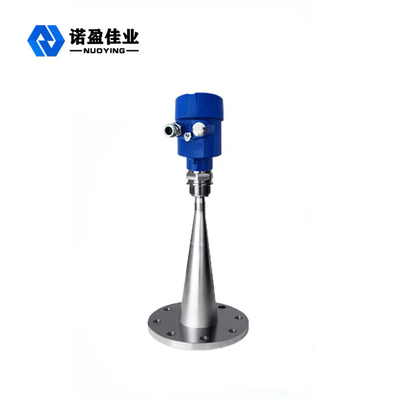

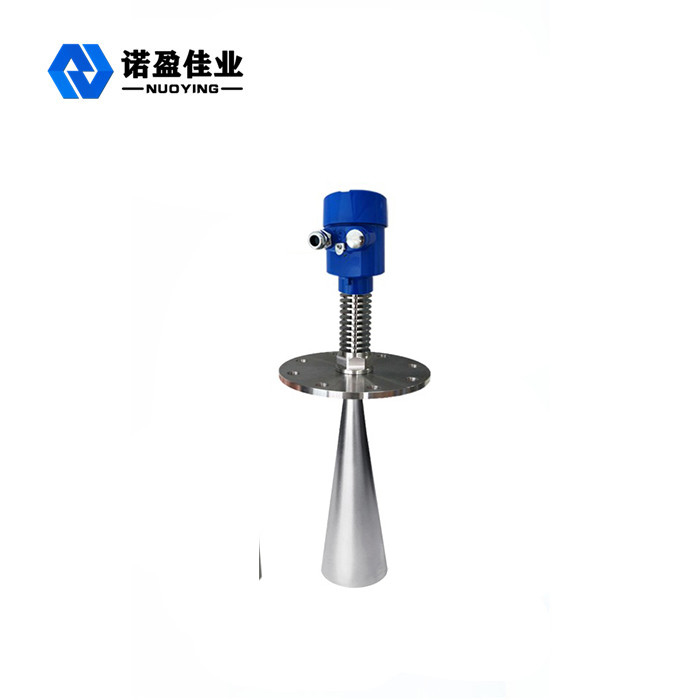

Trasmettitore livellato del più piccolo radar di area cieca 26G per il forte ambiente della polvere
Il profilo del trasmettitore livellato del più piccolo radar di area cieca 26G per il forte ambiente della polvere
I sensori livellati di serie del tester del radar (NYRD808) sono strumenti di misura del livello ad alta frequenza del radar 26GHz, misuranti la distanza massima fino a 80 metri. L'antenna più ulteriormente è ottimizzata ed i nuovi microprocessori veloci possono eseguire l'analisi del segnale dell'più alto tasso e l'elaborazione, permettendo al metro di essere utilizzato nei termini complessi di misura quali i carri armati della reazione ed il recipiente solido
Principio di funzionamento di trasmettitore livellato del più piccolo radar di area cieca 26G per il forte ambiente della polvere
Dato della misura: superficie di tenuta del fondo o della flangia del filo.
Nota: Quando facendo uso della sincronizzazione del livello del radar, assicuri che il livello elevato materiale non possa entrare nell'area cieca di misura (l'area indicata nella D nella la figura).
Caratteristica del progetto del trasmettitore livellato del più piccolo radar di area cieca 26G per il forte ambiente della polvere
◎La dimensione dell'antenna è piccola, facile installare; Radar senza contatto, nessun'usura, nessun inquinamento.
◎quasi immune a corrosione ed a schiuma; Non colpito dai cambiamenti medi di densità, di temperatura e di pressione.
◎L'ambiente serio della polvere ha poca influenza sul lavoro del metro livellato ad alta frequenza.
◎Più breve lunghezza d'onda, migliore riflessione sulle superfici solide propense.
◎L'angolo d'apertura è piccolo, l'energia è concentrata, che migliora l'abilità di eco ed è tendente evitare gli oggetti di interferenza.
◎L'area cieca di misurazione è più piccola, per la piccola misura del carro armato inoltre raggiungerà i buoni risultati.
◎L'alto rapporto segnale-rumore, anche nel caso delle fluttuazioni può anche ottenere la prestazione migliore.
il caso delle fluttuazioni può anche ottenere la prestazione migliore.
◎Ad alta frequenza, è la migliore scelta per la misurazione del medium costante dielettrico solido e basso. Ad alta frequenza, è la migliore scelta per la misurazione del medium costante dielettrico solido e basso.
Parametri tecnici del trasmettitore livellato del più piccolo radar di area cieca 26G per il forte ambiente della polvere
| Applicazione tipica | Occasioni con i prodotti solidi, la forte polvere, la cristallizzazione facile e la condensazione |
|
modello del prodotto |
NYRD808 |
|
Forma dell'antenna
|
Bastone, goccia di acqua, piano, tromba, superficie gettata, lente
|
| Materiale dell'antenna | PTFE, 304.316, PP, PFA |
| campo di misura | 70m |
| accuratezza della misura | 0.05%~0.1%F.S |
| Tensione di alimentazione elettrica | 24VDC (bifilare, a quattro vie), 220VAC |
|
uscita del segnale |
4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~+250℃ |
| Pressione trattata |
-0.1~4.0MPa, |
| legame di procedura | flangia (facoltativa) |
| Interfaccia elettrica | M20*1.5, ″ NPT DEL ½ |
| livelli di protezione | IP67 (facoltativo) |
| classificazione protetta contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
