Dettagli:
|
| Alimentazioni elettriche: | 6-24VDC (a quattro vie) | accuratezza di misura: | 0.05%~0. 1%F.S |
|---|---|---|---|
| Interfaccia elettrica: | M20X1.5, % di ~NPT | Il collegamento trattato: | Filo, sostegno, flangia (facoltativa) |
| La pressione trattata: | Pressione della stanza | La temperatura trattata: | -40~+100 " C |
| Uscita del segnale: | … 20mA/HART/RS485/Modbus. | Materiale di Shell: | 、 Di alluminio di plastica |
| Evidenziare: | Metro livellato del radar astuto 24VDC,Trasmettitore livellato del carro armato di gas del radar,Trasmettitore livellato del radar astuto di Wave guida |
||

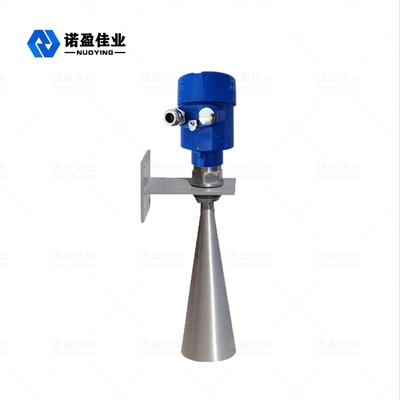

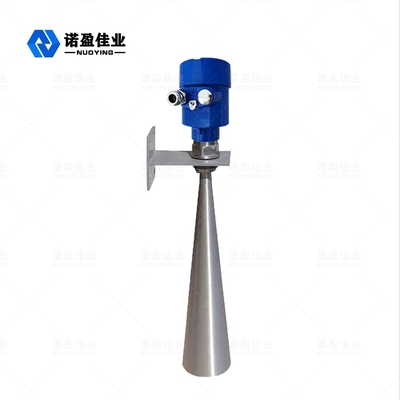

Metro livellato del radar di 6-24VDC NYRD804 Smart per il fiume, il lago ed il banco
Principio di funzionamento di metro livellato del radar di 6-24VDC NYRD804 Smart per il fiume, il lago ed il banco
L'antenna livellata del radar emette gli impulsi stretti di microonda, che sono trasmessi verso il basso tramite l'antenna. Dopo che l'onda di impulso tocca la superficie del medium misurato, è riflesso indietro ed è ricevuto dal sistema di antenne ancora ed il segnale è trasmesso alla parte del circuito elettronico ed automaticamente è convertito in segnale livellato (perché la velocità della propagazione di impulso è estremamente veloce, l'onda elettromagnetica raggiunge l'obiettivo ed è riflessa di nuovo al ricevitore. Il tempo che prende per andare avanti e indietro è quasi istantaneo)
Caratteristiche del progetto del metro livellato del radar di 6-24VDC NYRD804 Smart per il fiume, il lago ed il banco
◎La dimensione dell'antenna è piccola, facile installare; Radar senza contatto, nessun'usura, nessun inquinamento.
◎quasi immune a corrosione ed a schiuma; Non colpito dai cambiamenti medi di densità, di temperatura e di pressione.
◎L'ambiente serio della polvere ha poca influenza sul lavoro del metro livellato ad alta frequenza.
◎Più breve lunghezza d'onda, migliore riflessione sulle superfici solide propense.
◎L'angolo d'apertura è piccolo, l'energia è concentrata, che migliora l'abilità di eco ed è tendente evitare gli oggetti di interferenza.
◎L'area cieca di misurazione è più piccola, per la piccola misura del carro armato inoltre raggiungerà i buoni risultati.
◎L'alto rapporto segnale-rumore, anche nel caso delle fluttuazioni può anche ottenere la prestazione migliore.
il caso delle fluttuazioni può anche ottenere la prestazione migliore.
◎Ad alta frequenza, è la migliore scelta per la misurazione del medium costante dielettrico solido e basso. Ad alta frequenza, è la migliore scelta per la misurazione del medium costante dielettrico solido e basso.
Parametri tecnici del metro livellato del radar di 6-24VDC NYRD804 Smart per il fiume, il lago ed il banco
| Applicazione tipica | Fiume, lago e banco |
|
modello del prodotto
|
NYRD804 |
|
Forma dell'antenna |
Bastone, goccia di acqua, piano, tromba, superficie gettata, lente |
| Materiale dell'antenna | PTFE, 304.316, PP, PFA |
| campo di misura | 70m |
| accuratezza della misura | 0.05%~0.1%F.S |
| Tensione di alimentazione elettrica | 6-24VDC (a quattro vie) |
|
uscita del segnale |
4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~+130℃ |
| Pressione trattata |
-0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa, |
| legame di procedura | filettatura, sostegno, flangia (facoltativa) |
| Interfaccia elettrica | M20*1.5, ″ NPT DEL ½ |
| livelli di protezione | IP65, IP67 (facoltativi) |
| classificazione protetta contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
