Dettagli:
|
| La temperatura trattata: | -40~+130 " C | La pressione trattata: | -0. 1~0. 3MPa |
|---|---|---|---|
| Il collegamento trattato: | Filo, sostegno, flangia, morsetto sanitario (facoltativo) | Grado di /IP del grado di protezione: | M20X1.5, % di ~NPT |
| grado pericoloso a prova di esplosiva: | ExialICT6 GA, Exd IICT6 GB (si veda il certificato per i dettagli) | Materiale dell'antenna: | 、 PFA DEL、 PP DEL、 316 DEL、 304 DI PTFE |
| accuratezza di misura: | 10m | Applicazione tipica: | Tutti i tipi di liquido corrosivo |
| Evidenziare: | Commutatore livellato 26G del radar del gas,Il livello del radar del filo strumenta senza contatto,Trasmettitore del radar di Wave guida del gas |
||

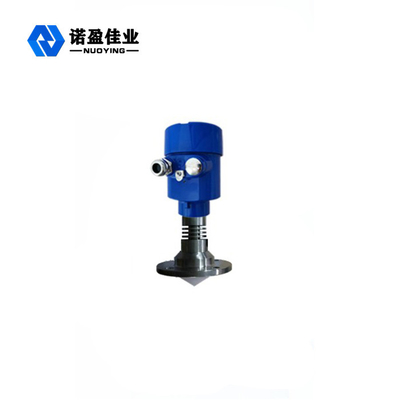

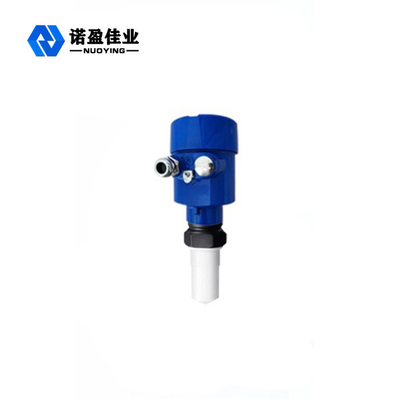

Contatto livellato del trasmettitore NYRD805 del piccolo del fascio di angelo 26 radar intelligente di G non
principio di funzionamento di contatto livellato del trasmettitore NYRD805 del piccolo del fascio di angelo 26 radar intelligente di G non
L'antenna livellata del radar emette gli impulsi stretti di microonda, che sono trasmessi verso il basso tramite l'antenna. Dopo che l'onda di impulso tocca la superficie del medium misurato, è riflesso indietro ed è ricevuto dal sistema di antenne ancora ed il segnale è trasmesso alla parte del circuito elettronico ed automaticamente è convertito in segnale livellato (perché la velocità della propagazione di impulso è estremamente veloce, l'onda elettromagnetica raggiunge l'obiettivo ed è riflessa di nuovo al ricevitore. Il tempo che prende per andare avanti e indietro è quasi istantaneo)
Dato della misura: superficie di tenuta del fondo o della flangia del filo.
Nota: Quando facendo uso della sincronizzazione del livello del radar, assicuri che il livello elevato materiale non possa entrare nell'area cieca di misura (l'area indicata nella D nella la figura).
Caratteristiche del progetto del contatto livellato del trasmettitore NYRD805 del piccolo del fascio di angelo 26 radar intelligente di G non
◎La dimensione dell'antenna è piccola, facile installare; Radar senza contatto, nessun'usura, nessun inquinamento.
◎quasi immune a corrosione ed a schiuma; Non colpito dai cambiamenti medi di densità, di temperatura e di pressione.
◎L'ambiente serio della polvere ha poca influenza sul lavoro del metro livellato ad alta frequenza.
◎Più breve lunghezza d'onda, migliore riflessione sulle superfici solide propense.
◎L'angolo d'apertura è piccolo, l'energia è concentrata, che migliora l'abilità di eco ed è tendente evitare gli oggetti di interferenza.
◎L'area cieca di misurazione è più piccola, per la piccola misura del carro armato inoltre raggiungerà i buoni risultati.
◎L'alto rapporto segnale-rumore, anche nel caso delle fluttuazioni può anche ottenere la prestazione migliore.
il caso delle fluttuazioni può anche ottenere la prestazione migliore.
◎Ad alta frequenza, è la migliore scelta per la misurazione del medium costante dielettrico solido e basso. Ad alta frequenza, è la migliore scelta per la misurazione del medium costante dielettrico solido e basso.
Parametri tecnici del contatto livellato del trasmettitore NYRD805 del piccolo del fascio di angelo 26 radar intelligente di G non
| Applicazione tipica | Vari liquidi (forte corrosione.) |
|
modello del prodotto
|
NYRD805 |
|
Forma dell'antenna |
Bastone, goccia di acqua, piano, tromba, superficie gettata, lente |
| Materiale dell'antenna | PTFE |
| campo di misura | 10m |
| accuratezza della misura | 0.05%~0.1%F.S |
| Tensione di alimentazione elettrica | 24VDC (bifilare, a quattro vie), 220VAC |
|
uscita del segnale |
4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~+130℃ |
| Pressione trattata |
-0.1~0.3MPa |
| legame di procedura | filettatura, flangia (facoltativa) |
| Interfaccia elettrica | M20*1.5, ″ NPT DEL ½ |
| livelli di protezione | IP67 (facoltativo) |
| classificazione protetta contro le esplosioni | Exia II CT6 GA, Exd II CT6 GB (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
