Dettagli:
|
Tipo di media: | Liquido, gas, vapore | Diametro nominale: | 25mm≤DN≤1800mm |
---|---|---|---|
Pressione nominale: | PN≤32MPa | Gamma del numero di Reynolds: | 8*103≤Red≤107 |
Ripetibilità: | ≤0.1% | Classe di precisione: | ± 0.5%, ± 1.0% |
Segmento di tubo diritto: | Il tubo diritto anteriore è 1~3D ed il tubo diritto posteriore è 3~5D | Metodo del collegamento: | Flangia il collegamento, il collegamento della saldatura di testa |
Evidenziare: | Flussometro del cono dei fluidi di sotto pressione basso V,Misuratore di massa fluido 1800mm,Flussometro di massa del cono di V |

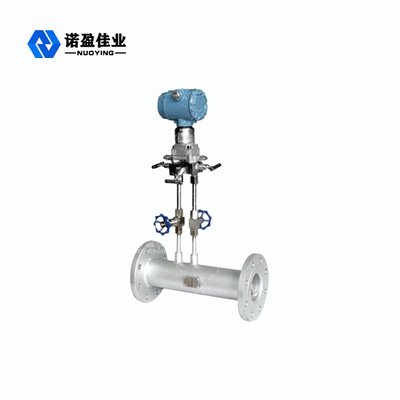

Liquidi a bassa pressione del piccolo di pressione di pressione bassa di perdita NY-NT flussometro del V-cono
Descrizione di prodotto a bassa pressione dei liquidi del flussometro del V-cono di NY-NT
il flussometro del V-cono è un nuovo tipo di dispositivo di soffocamento che integra i vantaggi del tubo classico Venturi e del piatto di orifizio anulare.
L'effetto di soffocamento risultante è usato per misurare il flusso. A differenza di altri misuratori di portata di soffocamento, cambia la disposizione di soffocamento, dal foro centrale che strozza al soffocamento anulare. Il suo principio teorico è basato sulla legge di risparmio energetico in tubi chiusi, Bernou il flussometro del V-cono ha buona stabilità, l'alta precisione, la buona ripetibilità, ampio rapporto di diniego ed è richiesto per installazione delle sezioni del tubo. La pressione bassa, piccola perdita di pressione, può misurare i liquidi che contengono le particelle solide, i liquidi a bassa pressione, i gas molto umidi ed i vari liquidi sporchi.
Parametri tecnici dei liquidi a bassa pressione del flussometro del V-cono di NY-NT
Numero del prodotto | NY-NTV |
tipo di media | liquido, gas, vapore |
Diametro nominale | 25mm≤DN≤1800mm |
Pressione nominale | PN≤32MPa |
Gamma del numero di Reynolds | 8*103≤Red≤107 |
Ripetibilità | ≤0.1% |
Classe di precisione | ± 0.5%, ± 1.0% |
Segmento di tubo diritto | Il tubo diritto anteriore è 1~3D ed il tubo diritto posteriore è 3~5D |
Metodo del collegamento | Flangia il collegamento, il collegamento della saldatura di testa |
Materiale del tubo | Acciaio al carbonio, acciaio inossidabile, altro |
Livello di pressione | ≤0.25MPa, ≤0.6MPa ...... ≤10.0MPa |
