Dettagli:
|
| Tipo di media: | Liquido, gas, vapore | Diametro nominale: | 25mm≤DN≤1200mm |
|---|---|---|---|
| Pressione nominale: | PN≤25MPa | temperatura di funzionamento: | t≤350℃ |
| Classe di precisione: | ± 0.5%, ± 1.0% | Materiale del tubo: | Acciaio al carbonio, acciaio inossidabile, altro |
| Segmento di tubo diritto: | Il tubo diritto anteriore è 1~3D ed il tubo diritto posteriore è 3~5D | Metodo del collegamento: | Flangia il collegamento, il collegamento della saldatura di testa |
| Evidenziare: | Misuratore di massa cuneiforme,Flussometro del cuneo di misura di alta precisione,misuratore di portata cuneiforme 25MPa |
||

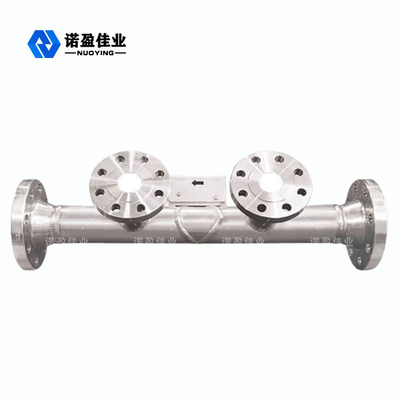

Alta accuratezza di misura facile installare uso e mantenere il flussometro del cuneo di NY-XX
Descrizione di prodotto del flussometro del cuneo di NY-XX
Il flussometro del cuneo è un misuratore di portata che misura il flusso da un elemento di soffocamento a forma di V. Il suo angolo superiore arrotondato è discendente, che è favorevole al passaggio regolare dei liquidi che contengono le particelle sospese o dei liquidi viscosi e non produrrà il ristagno controcorrente dal membro di soffocamento. 500mPa·S, usata per la misura di flusso di residui, della polpa del minerale metallifero, del petrolio greggio sabbioso, delle acque luride, dell'olio pesante, dell'olio residuo e di altri media liquidi solido-contenenti e del sospensione quale il numero di Reynolds basso. Può anche essere usato per la misura di flusso dei media del vapore e del gas. Questo prodotto è usato per vari gas, particolarmente per la misura di flusso di gas sporco e di gas naturale.
Caratteristica del progetto del flussometro del cuneo di NY-XX
1. L'uso del tipo parti di soffocamento «di V» del corpo può eliminare l'area stagnante ed impedire il sistema ostruire.
2. Il numero di Reynolds ha una vasta gamma di applicazioni. Quando il numero di Reynolds è 500, la relazione quadrata fra la pressione differenziale ed il flusso ancora è mantenuta.
3. Il moltiplicatore di pressione differenziale può produrre i segnali elettrici di 4 - 20 mA, che è conveniente per uso con i vari strumenti.
4. Facile installare, usare e mantenere.
5. Alta accuratezza di misura, incertezza ampliata della calibratura di flusso: ±0.5%~±0.2% (calibratura dell'acqua o calibratura dell'olio).
6. Ha buona stabilità a lungo termine ed è elogiato dagli utenti come strumento del tasso di zero-guasto.
7. Il metro di una volta è spaccato e la gamma può essere ampliata sostituendo il cuneo (mezzo).
8. Vari stili:
Tipo ordinario: Il rapporto di diniego è all'interno della gamma di 1: e l'errore non lineare del coefficiente di flusso è ≤±1%.
Tipo ad alto rendimento: Il rapporto di diniego è all'interno di 1: l'incertezza ampliata della calibratura di flusso è ±0.5%~±0.2%
Parametri tecnici del flussometro del cuneo di NY-XX
| Numero del prodotto | NY-XX |
| tipo di media | liquido, gas, vapore |
| Diametro nominale | 25mm≤DN≤1200mm |
| Pressione nominale | PN≤25MPa |
| Gamma del numero di Reynolds | Il rosso può andare in basso come 300 ed alto come 106+ |
| Temperatura di funzionamento | t≤350℃ |
| Classe di precisione | ± 0.5%, ± 1.0% |
| Segmento di tubo diritto | Il tubo diritto anteriore è 1~3D ed il tubo diritto posteriore è 3~5D |
| Metodo del collegamento | Flangia il collegamento, il collegamento della saldatura di testa |
| Materiale del tubo | Acciaio al carbonio, acciaio inossidabile, altro |
| Livello di pressione | ≤0.25MPa, ≤0.6MPa ...... ≤10.0MPa |
