Dettagli:
|
Tipo di media: | Liquido, gas, vapore | Diametro nominale: | 50mm≤DN≤1200mm |
---|---|---|---|
Pressione nominale: | PN≤31.4MPa | Β di rapporto di apertura: | 0.10≤β≤0.75 |
Classe di precisione: | ± 0.5%, ± 1.0% | Materiale del tubo: | Acciaio al carbonio, acciaio inossidabile, altro |
Gamma del numero di Reynolds: | Quando 0.10≤β≤0.56, 5000≤ReD; quando 0.56≤β≤0.75, 10000≤ReD | Metodo del collegamento: | Flangia il collegamento, il collegamento della saldatura di testa |
Evidenziare: | Sensore anti-interferenza del tester del flusso d'aria,Misuratore di massa del comando di resistenza di scossa,Flussometro doppio 50mm di Massachussets del gas della gamma |
Buon flussometro doppio anti-interferenza del dispositivo del comando della gamma di abilità NY-SL di resistenza di scossa forte

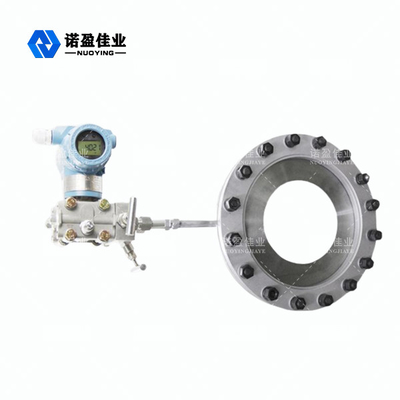

Descrizione di prodotto doppia del flussometro del dispositivo del comando della gamma di NY-SL
Il flussometro di soffocamento standard di pressione differenziale ha le caratteristiche di nessun parti mobili, buona resistenza di scossa, forte abilità anti-interferenza, uso e verifica conveniente, ecc.
Ampiamente usato nella produzione industriale. Il rapporto della gamma del flussometro di soffocamento standard di pressione differenziale è circa il 1:3 a 1: 4. Quando il rapporto della gamma è ingrandetto, è difficile da assicurare l'accuratezza di misura. Con lo sviluppo dell'industria moderna ed il miglioramento dei requisiti di processo dell'utente, il rapporto della gamma lo richiede è 1:10, o persino più alto, particolarmente quando il flussometro è usato per lo stabilimento di commercio e di misura, che richiede il rapporto della vasta gamma e di più alta precisione. Secondo i requisiti degli utenti, la nostra società ha sviluppato un tipo intelligente di pressione differenziale della doppio-gamma il misuratore di portata, dalla teoria per praticare, risolve i problemi che hanno contagiato a lungo gli utenti.
I flussometri intelligenti della doppio-gamma utilizzano solitamente due sensori di pressione differenziale con un'alta gamma e una gamma bassa ed il limite superiore della pressione differenziale della gamma bassa è il limite superiore di alta gamma.
I 17,32% il FS, flussometro di pressione differenziale della doppio-gamma sono ampiamente usati in petrolio, nel prodotto chimico, nella metallurgia, nella energia elettrica ed in altre industrie.
Caratteristica del progetto doppia del flussometro del dispositivo del comando della gamma di NY-SL
1. Il flussometro intelligente di pressione differenziale della doppio-gamma, per un dispositivo di soffocamento, dovuto l'introduzione di un sensore di pressione di differenziale della basso gamma e di un sensore di pressione differenziale della alto-gamma ed il collegamento senza cuciture delle uscite, un tipo di pressione differenziale il flussometro si trasforma in in due flussometri di pressione differenziale con le alte e gamme basse, dividenti un'unità di trasmissione intelligente, così notevolmente migliorante l'accuratezza di misura di flusso della gamma bassa.
2. Il flussometro di pressione differenziale di singola gamma, dopo avere introdotto la compensazione non lineare del coefficiente C di uscita e la compensazione non lineare del coefficiente di espansione e fornito di un moltiplicatore di pressione differenziale di alta precisione, il rapporto della gamma può raggiungere 1: 10. Il rapporto della gamma del flussometro di pressione differenziale può raggiungere il 1:65, che notevolmente migliora l'accuratezza del sistema nella gamma bassa.
3. La struttura integrata elimina la distorsione della trasmissione del segnale di pressione differenziale ed assicura l'accuratezza del sistema.
4. Stabilità eccellente, affidabilità e prestazione antivibrazione.
5. Assicura l'adattabilità a temperatura elevata, ad alta pressione, a pressione statica bassa, al tasso di flusso debole ed al liquido di densità bassa ed è conveniente cambiare la gamma.
6. Finchè è progettato, fabbricato, installato ed usato conformemente alla norma, l'accuratezza specificata può essere ottenuta senza calibratura reale di flusso.
Parametri tecnici della gamma di NY-SL del comando del flussometro doppio del dispositivo
Numero del prodotto | NY-SL |
tipo di media | liquido, gas, vapore |
Diametro nominale | 50mm≤DN≤1200mm |
Pressione nominale | PN≤31.4MPa |
Gamma del numero di Reynolds | Quando 0.10≤β≤0.56, 5000≤ReD; quando 0.56≤β≤0.75, 10000≤ReD |
Β di rapporto di apertura | 0.10≤β≤0.75 |
Classe di precisione | ± 0.5%, ± 1.0% |
Metodo del collegamento | Flangia il collegamento, il collegamento della saldatura di testa |
Materiale del tubo | Acciaio al carbonio, acciaio inossidabile, altro |
Livello di pressione | ≤0.25MPa, ≤0.6MPa ...... ≤32.0MPa |
