Dettagli:
|
| Applicazione tipica: | Liquido | MODELLO DEL PRODOTTO: | NYRD-803 |
|---|---|---|---|
| Materiale dell'antenna: | 304, | Uscita del segnale: | Modbus |
| Campionamento di eco: | 55 volte /s | Gamma di misura: | 20m (facoltativo) |
| Collegamento trattato: | flangia, (facoltativa) | Interfaccia elettrica: | M20×1.5 (facoltativo) |
| Evidenziare: | Tipo trasmettitore livellato di Horn del radar,Echo Guided Radar Level Sensor 6g,Commutatore livellato del radar liquido della flangia |
||

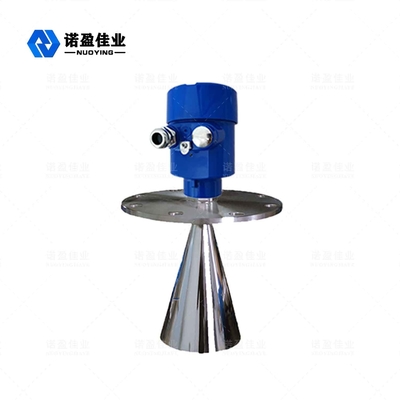

Flangia il tipo intelligente il metro livellato Echo Discovery di Horn del radar di 6g
principio di funzionamento livellato del tester del radar 6g
L'antenna riceve l'impulso riflesso di microonda e lo trasmette al circuito elettronico. Il microprocessore elabora il segnale ed identifica l'eco generato dal micro impulso sulla superficie del materiale. L'identificazione corretta del segnale di eco è completata dal software di impulso e l'accuratezza può raggiungere il livello di millimetro. La distanza D dalla superficie del materiale è proporzionale al viaggio T di tempo dell'impulso:
D=C×T/2, dove la C è la velocità della luce
Poiché la distanza E del carro armato vuoto è conosciuta, la posizione L dell'oggetto è: L= E-D
parametro tecnico del tester livellato del radar 6g
| Applicazione tipica | Polvere liquida con il processo semplice (la costante dielettrica >1.8, ha guidato il tipo del tubo dell'onda con la mescolatura) |
| Forte polvere (può essere fornito dell'eliminazione dell'inceppo o della copertura antipolvere) | |
| Solido (piccole particelle, ciottoli, sabbia ed altri media) | |
| Modello del prodotto | NYRD803 |
| Forma dell'antenna | Tipo di Antivari, tipo del corno, ancora tubo |
| Materiale dell'antenna | PTFE, 304.316 |
| Campionamento di eco | 55 volte /s |
| Gamma di misura | 20m, 35 m. |
| Accuratezza di misura | 0,05% ~ 0,1% F.S |
| Alimentazione elettrica | 24VDC (bifilare, a quattro vie), 220VAC |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~ +130°C, - °C 40~ +250 |
| Pressione trattata | -0.1~0.3MPa, -0.1~2.0MPa, - 0.1~4.0MPa |
| Collegamento trattato | Filo, sostegno, flangia, (facoltativa) |
| Interfaccia elettrica | M20×1.5, ½ «NPT |
| Grado di protezione | IP 65, IP 67, IP 68 (facoltativo) |
| Grado protetto contro le esplosioni | ExiaIICT6Ga, ExdIICT6Gb (si veda il certificato per i dettagli) |
Nota del ※: Il prodotto può essere personalizzato secondo i requisiti specifici degli utenti.
