Dettagli:
|
| Applicazione tipica: | Liquido, polvere | MODELLO DEL PRODOTTO: | NYRD803T |
|---|---|---|---|
| Campionamento di eco: | 55 volte /s | Gamma di misura: | 20m, 35 m. |
| Alimentazione elettrica: | 24VDC (bifilare, a quattro vie) | Uscita del segnale: | RS485/Modbus |
| Temperatura trattata: | -40~ +130°C | Pressione trattata: | -0.1~2.0MPa |
| Evidenziare: | Metro livellato del radar intelligente 6g,Non metro livellato 20m del radar del metallo,Commutatore livellato del radar del filo della flangia |
||

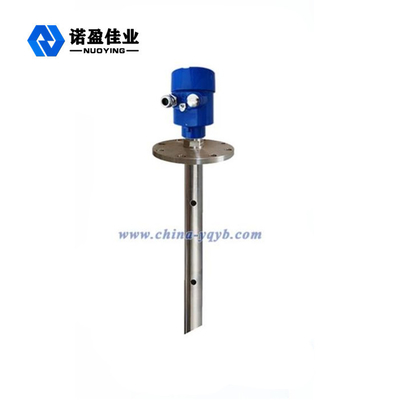

I contenitori del metalloide flangiano metro livellato del radar intelligente 6g del filo
principio di funzionamento livellato del tester del radar 6g
L'antenna riceve l'impulso riflesso di microonda e lo trasmette al circuito elettronico. Il microprocessore elabora il segnale ed identifica l'eco generato dal micro impulso sulla superficie del materiale. L'identificazione corretta del segnale di eco è completata dal software di impulso e l'accuratezza può raggiungere il livello di millimetro. La distanza D dalla superficie del materiale è proporzionale al viaggio T di tempo dell'impulso:
D=C×T/2, dove la C è la velocità della luce
Poiché la distanza E del carro armato vuoto è conosciuta, la posizione L dell'oggetto è: L= E-D
Entrando nell'altezza vuota E del carro armato (= zero), l'altezza completa F del carro armato (= gamma completa) ed alcuni parametri dell'applicazione, i parametri dell'applicazione adatteranno automaticamente il metro all'ambiente di misurazione, corrispondente all'uscita 4-20mA.
parametro tecnico del tester livellato del radar 6g
| Materiale dell'antenna | PTFE, 304.316 |
| Campionamento di eco | 55 volte /s |
| Gamma di misura | 20m, 35 m. |
| Accuratezza di misura | 0,05% ~ 0,1% F.S |
| Alimentazione elettrica | 24VDC (bifilare, a quattro vie), 220VAC |
| Uscita del segnale | 4… 20mA/HART/RS485/Modbus… |
| Temperatura trattata | -40~ +130°C, - °C 40~ +250 |
| Pressione trattata | -0.1~0.3MPa, -0.1~2.0MPa, - 0.1~4.0MPa |
| Collegamento trattato | Filo, sostegno, flangia, (facoltativa) |
| Interfaccia elettrica | M20×1.5, ½ «NPT |
| Grado di protezione | IP 65, IP 67, IP 68 (facoltativo) |
| Grado protetto contro le esplosioni | ExiaIICT6Ga, ExdIICT6Gb (si veda il certificato per i dettagli) |
