Dettagli:
|
| Applicazione: | liquidi, polvere, solidi | Oggetto NO.: | NYRD808 |
|---|---|---|---|
| Forma dell'antenna: | Tipo di Antivari, tipo della goccia di acqua | Materiale dell'antenna: | 、 316 del、 304 di PTFE |
| Campo di misura: | 35m, 40m, 80m | Accuratezza della misura: | 0.05%~0.1%F.S |
| Evidenziare: | metro livellato del radar di 80m,Metro livellato 20G del radar solido della polvere,Tipo liquido trasmettitore del radar del vapore del livello |
||

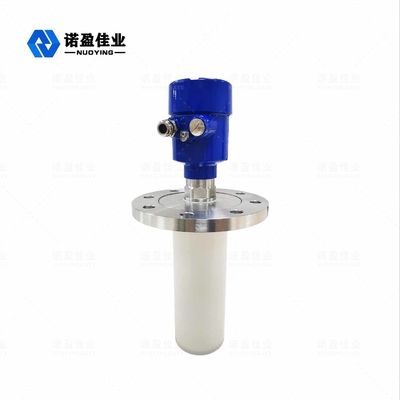

Metro livellato del grande radar 20G del campo di misura 80m per il solido liquido della polvere del vapore
Principio di funzionamento
L'antenna del livello dell'oggetto del radar trasmette gli impulsi di microonda dalla finestra e li trasmette giù tramite l'antenna. Dopo il contatto della superficie del medium misurato, l'onda di impulso è riflessa indietro ed è ricevuta ancora dal sistema di antenne ed il segnale è trasmesso al circuito elettronico ed automaticamente è convertito in segnale del livello dell'oggetto < because="" of="" the="" extremely="" fast="" propagation="" speed="" of="" the="" pulse="">
Dato della misura: superficie di tenuta del fondo o della flangia del filo.
Nota: Quando facendo uso della sincronizzazione livellata del radar, è necessario da assicurarsi che il livello elevato materiale non possa entrare nell'area cieca di misura (l'area indicata nella D nella la figura).
Caratteristica di Dsign
◎L'antenna è troppo piccola, facile installare; Radar senza contatto, nessun'usura, nessun inquinamento.
◎Quasi non è colpito da corrosione, da schiuma, dai cambiamenti medi di densità, della temperatura e di pressione.
◎L'ambiente serio della polvere ha scarso effetto sul lavoro del metro livellato ad alta frequenza.
◎Ha una più breve lunghezza d'onda e una migliore riflessione contro una superficie solida inclinata.
◎L'angolo d'apertura è piccolo e l'energia è concentrata, che migliora l'abilità di eco ed è favorevole ad evitare gli oggetti di interferenza.
◎L'area cieca di misura è più piccola, per la piccola misura del cilindro inoltre raggiungerà i buoni risultati.
◎L'alto rapporto segnale-rumore permette alla prestazione migliore anche nelle circostanze di variazione.
◎Ad alta frequenza, è la migliore scelta per la misurazione dei media costanti dielettrici solidi e bassi.
Parametro tecnico
| Applicazione | Tutti i tipi di liquidi (forte corrosione, costante dielettrica bassa, mescolarsi, vapore, cristallizzazione, condensazione, residui, temperatura elevata ed alta pressione, ecc.) |
| Tutti i tipi di polvere (forte polvere, polvere di galleggiamento, polvere del cemento, polvere di calce, cenere volatile, cristallizzazione ed altre occasioni) | |
| Vari solidi (grano, piccole pietre, minerale di ferro, carbone, ecc.) | |
| Numero di oggetto | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |

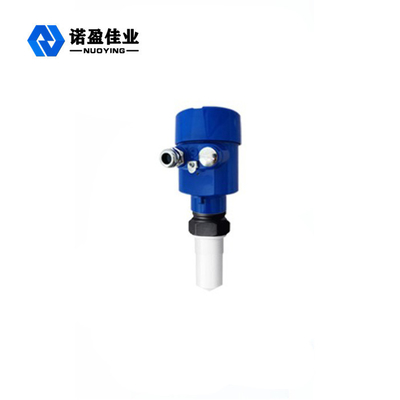

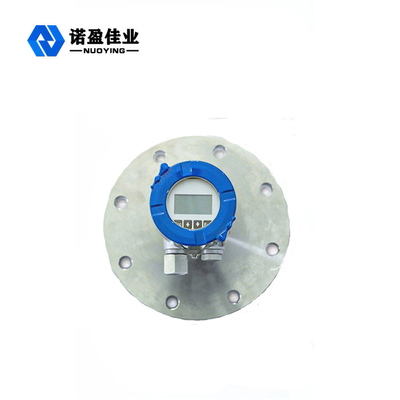

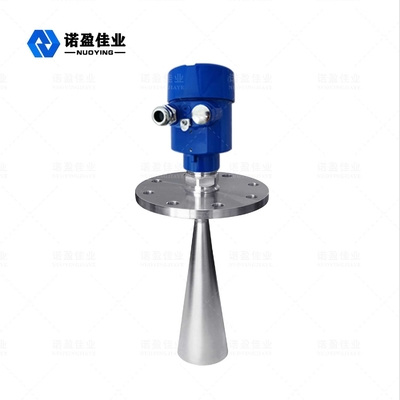

| Forma dell'antenna | Tipo di Antivari, tipo della goccia di acqua, tipo del piatto, tipo del corno, tipo della superficie, tipo della lente |
| Il materiale dell'antenna | PTFE, 304.316, PP, PFA |
| Campo di misura | 10m, 20m, 30m, 35m, 40m, 80m |
| Accuratezza della misura | 0.05%~0.1%F.S |
| Alimentazione elettrica | 24VDC (bifilare, a quattro vie), 220VAC |
| Uscita del segnale | 4-20mA/HART/RS485/Modbus… |
| La temperatura trattata | -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃ |
| Pressione trattata | -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa, |
| Collegamento trattato | Filo, sostegno, flangia, morsetto di salute (facoltativo) |
| Interfaccia elettrica | M20x1.5, 1/2» NPT |
| Grado di protezione | IP65, IP67, IP68 (facoltativi) |
| Grado protetto contro le esplosioni | ExiaIICT6 GA, ExdIICT6 GB (secondo le indicazioni del certificato) |
Se avete qualunque altre ulteriori domande, contattici prego. Elaboreremo appena possibile le vostre richieste.
