Dettagli:
|
| medio: | gas corrosivo, pulito, asciutto | Gamma: | 300-3000SLPM |
|---|---|---|---|
| Precisione: | ±1%of completo | Tempo di risposta: | migliore di 3s |
| Preriscaldamento del tempo: | <15min | Stati di calibratura: | 0℃&101325Pa |
| temperatura di esercizio: | 5 a 55℃ | Pressione di esercizio di Maxmium: | 3 MPaG |
| Evidenziare: | Misuratore di portata massica del gas digitale 300 SLPM,misuratore di portata massica NY-M030 |
||

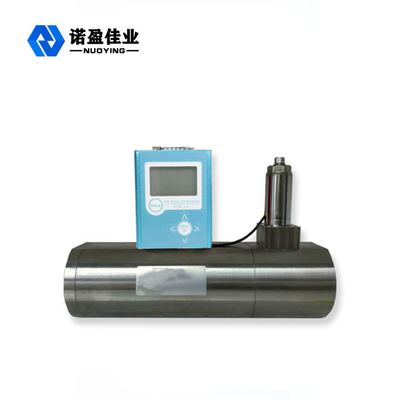

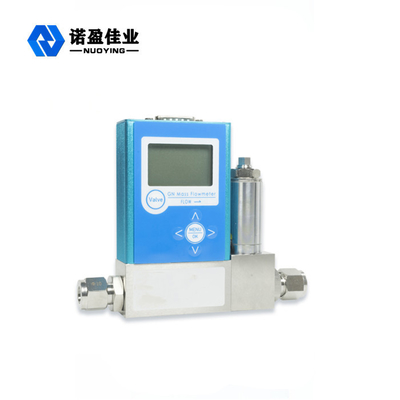

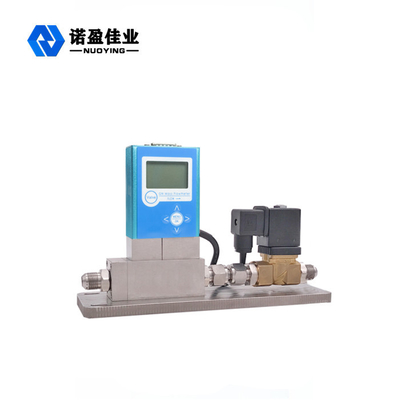

Regolatore di portata massica digitale serie NY-M030 ±1% del gas corrosivo, pulito e secco a fondo scala
Descrizione
Display digitale serie NY-M030 flusso massico di gas di grande portata
il controller è composto da sensore di flusso di massa, elemento termico,
regolatore di flusso di massa valvola di regolazione e circuito amplificatore.Utilizza
il flusso di fluido per trasferire il calore per modificare la conduzione del calore
effetto di distribuzione della misurazione della distribuzione della temperatura capillare .
Il principio è quello di utilizzare il principio della differenza di temperatura
calorimetria prima e dopo il trasferimento di calore capillare per misurare la
flusso di massa del gas, amplificare il segnale di flusso misurato dal
sensore, quindi confrontarlo con la tensione impostata e utilizzare il
differenza ottenuta per guidare .Controllare la valvola di regolazione e il
controllo a circuito chiuso del flusso attraverso il canale per farlo
uguale alla portata impostata.
Caratteristiche
● Utilizzando il principio termico, il flusso di massa del gas non è influenzato dalle variazioni di temperatura e pressione ambiente.
● Principio dello shunt tubolare, facile da cambiare portata e facile da installare.
● Un buon pacchetto di sensori riduce la sensibilità alle variazioni di temperatura esterna.
● L'intervallo di misurazione e controllo è ampio, il fondo scala massimo può raggiungere i 3000 ln/min
● Breve tempo di riscaldamento, piccola deriva dello zero, elevata precisione di misurazione e controllo, adatto per la misurazione e il controllo del micro flusso.
● Può comunicare con lo strumento tramite lo strumento secondario o il PLC e il funzionamento è semplice.
● Elevata precisione: migliore dell'1%
● Ampio intervallo misurabile: 2 ~ 100%
● Tempo di risposta rapido, migliore di 3 secondi
● Può essere utilizzato per una varietà di gas
● Può fornire la modifica della calibrazione del gas misto
Applicazione industriale
● Università / Istituti di ricerca ● Produzione automobilistica
● Monitoraggio ambientale ● Fotovoltaico
● Industria del vuoto e rivestimento ● Celle a combustibile
● Forni industriali ● Taratura metrologica
● Semiconduttori
● Misurazione del gas di processo
Aggiornamento della precisione
Intervallo: 300 - 3000 SLPM
Tra questi: gamma 300-3000 SLPM, i seguenti indicatori sono aggiornati:
Accuratezza ordinaria del flusso di massa: ± 1% del fondo scala (valore massimo)
Accuratezza del flusso di massa: ± 1% del fondo scala (valore massimo)
Ripetibilità: ±(0,1% della lettura + 0,02% del fondo scala)
Mass Flow Zero Drift: ± 0,2% del fondo scala
Mass Flow Span Drift: ± 0,3% del fondo scala
Prestazione
Requisiti del mezzo: gas corrosivo, pulito, secco
Tipo di mezzo: più di 80 tipi di gas, fare riferimento al retro
Intervallo da: 300 - 3000 SLPM (si prega di informarsi per i dettagli)
Intervallo di misurazione e controllo 2~100%
Modalità di visualizzazione: Visualizza il flusso di massa
Precisione: ±1% del fondo scala
Ripetibilità: ± 0,2 % del fondo scala
Deriva zero e deriva fondo scala 0,05% fondo scala / ℃ / Atm
Tempo di risposta: migliore di 3s
Tempo di preriscaldamento: < 15 min
Condizioni di calibrazione: 0 ℃ e 101325 Pa (altre condizioni standard opzionali)
Temperatura di esercizio: da 5 a 55 °C (opzionale opzione alta temperatura da -20 a 80 °C)
Umidità operativa: 0 ~ 95%, senza condensa
Pressione massima di esercizio: 3 MPaG
Pressione minima di esercizio: se non è richiesta una calibrazione del vuoto speciale, si consiglia di utilizzare la pressione assoluta superiore a 400 KPaA;si consiglia di calibrare in modo speciale altre pressioni del vuoto Perdita di carico a fondo scala: fare riferimento alla tabella dettagliata della perdita di carico sul retro Segnale di ingresso/uscita digitale: protocollo RS485RS232MODBUS Segnale di ingresso/uscita analogico: segnale analogico 0-5 VDC, 4-20 mA
Precisione: aggiungere ±0.Errore di fondo scala dell'1% rispetto all'errore di base
Tensione di alimentazione: 12 - 30 V CC (15 - 30 V CC per uscita 4-20 mA)
Corrente di alimentazione: 250 mA, 1 A, 2 A (consultare per dettagli)
Interfaccia elettrica: DB9
Tasso di perdita (perdita esterna): il tasso di perdita può arrivare fino a 1 x 10-9Atm cc/s He
Materiale: acciaio inossidabile SS316 Connessione al processo: filettatura femmina G1/2 standard
Metodo di installazione: nessun requisito per la posizione
Classe di protezione: IP40
Dimensioni/perdita di carico
| Regolatore di flusso di massa a fondo scala | Perdita di pressione a fondo scala (psid) scarico nell'atmosfera | Dimensione fisica | Interfaccia di connessione 2 |
| 2 sccm - 50 sccm | 1.0 | 118 mm di altezza × 79 mm di larghezza × 29 mm di profondità |
Filettatura G1/4(F) Opzionale: 3mm 6mm 8mm 10mm 1/8” 1/4” 3/8” ½” Bustine protettive standard Swagelok |
| 100 sccm - 500 sccm | 1.0 | 118 mm di altezza × 79 mm di larghezza × 29 mm di profondità | |
| 1 slpm | 1.5 | 118 mm di altezza × 79 mm di larghezza × 29 mm di profondità | |
| 2 ore al minuto | 3.0 | 118 mm di altezza × 79 mm di larghezza × 29 mm di profondità | |
| 5 slm | 2.0 | 118 mm di altezza × 79 mm di larghezza × 29 mm di profondità | |
| 10 slm | 5.5 | 118 mm di altezza × 79 mm di larghezza × 29 mm di profondità | |
| 30 slm | 20.0 | 118 mm di altezza × 79 mm di larghezza × 29 mm di profondità | |
| 50 slm | 2.0 | 130 mm di altezza × 115 mm di larghezza × 35 mm di profondità |
Filettatura 3/8''G(F) Opzionale: 3/8" 1/2" 3/4" 1" buste protettive standard Swagelok |
| 100 slpm | 3.2 | 130 MM A × 115 MM L × 35 MM P | |
| 250 slpm | 2.4 | 130 MM A × 115 MM L × 35 MM P | |
| 300 slpm | 6.5 | 130 MM A × 115 MM L × 35 MM P | |
| 1000 slpm | 14.0 |
1/2''GThread(F) Opzionale: bustine per carte standard Swagelok da 3/8" 1/2" 3/4" 1". |
|
| 1500 slpm | 17.0 | ||
| 2000 slpm | 28.6 | ||
| 3000 slpm | 28.6 | ||
|
1, un altro regolatore di flusso di massa in serie a bassa perdita di pressione. 2, compatibile con Beswick, Swagelok, Parker, guarnizione superficiale, raccordi a connessione rapida e adattatori per ferrule e compatibile anche con videoregistratore, raccordi SAE in base alle esigenze dell'utente. 3, guarnizione superficiale Buna-N a filettatura interna 1/8''NPT. |
|||
FAQ
Q: Quanto tempo mi risponderai?
A: Ti contatteremo il prima possibile, ma entro 12 ore
D: Posso ottenere dei campioni?
A: Sì, l'ordine del campione è disponibile per il controllo di qualità e il test di mercato.Ma devi pagare il costo espresso.
D: In quanto tempo puoi organizzare la tua produzione?
R: Una volta ricevuta la conferma del prodotto e ricevuto il pagamento anticipato, la produzione verrà avviata immediatamente.
D: Qual è il tempo di consegna?
A: Di solito ci vogliono circa 3-5 giorni lavorativi per piccoli ordini e 10-15 giorni per grandi ordini.
Q: Come controlli la tua qualità?
A: Tre fasi di ispezione (dei prodotti originali, di produzione e finiti) + un buon servizio di garanzia (1 anno gratuito per cambiarne uno nuovo senza fattori di danno umano).
D: Che certificati hai?
A: ISO9000, CE, certificazione antideflagrante, RoHs pronto.E prima della consegna della merce, può essere offerta anche la certificazione di ispezione di qualità e sicurezza rilasciata da terzi.
D: Posso visitare la tua fabbrica?
R: Molto gradito!Vola al porto aereo di Xian Yang.Per noi è stato un grande piacere.
D: Quali sono i termini di garanzia?
A: Offriamo 12 mesi di garanzia.
D: puoi fornire un servizio OEM e personalizzato?
A: Sì, OEM e ODM sono entrambi disponibili, abbiamo il reparto di ricerca e sviluppo professionale in grado di fornire soluzioni professionali per te.
